制动毂拆装翻转架

型号：XX-C-06型    加工定制：是   品牌：滕州大昌

用途：适用车辆（制动毂）的拆装、翻转、清理等作业。

l     技术参数

托载重量：160kg

托举范围：390-610mm

适用毂径：320-500mm

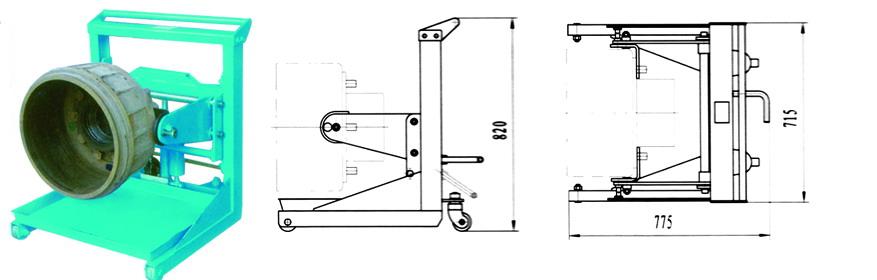

外形尺寸：775×715×820mm

整机重量：98kg

 l     工作原理、使用与维护

本机主要由平举悬臂、毂连接板、顶升油缸、脚踏泵、底架组成，平举悬臂由顶升油缸、卸荷手柄调节其顶升或下落至适合高度，由毂连接板与轮毂连接后，拖出底架车即可方便平稳地将轮毂托离半轴。

平举悬臂可根据毂径的大小，向心外调节至适当宽度，毂连接板与毂连接后，可在平举悬臂上±90°旋转，欲转动前，拨出两侧定位销，将轮毂旋转到位后，旋放定位销，使轮毂在转位后，平稳定位。

首次使用前，应加入0.35升N32#纯净液压油，拧开顶升油缸的排气螺塞，直到排气口出油后，拧紧该赛，即可投入使用。每次使用后，应将平举悬臂放至低位，不要将顶升油缸的柱塞杆外露，经常检查各连接部件的连接状况，不得有松脱，带病工作。
