产品简介：
底阀也叫水泵底阀，一般安装在水泵底部，起到防止介质（水）逆流的作用。底阀由阀体,阀瓣,阀盖,衬套,密封圈等零件组成.底阀主要是铸铁法兰连接，阀瓣多为单瓣，阀盖上面有多个进水口和加强筋，以使介质进入阀体时不易堵塞，密封圈为熟橡胶垫，经久耐磨。
安装使用注意事项：
1、在安装前先将阀芯中的木质支撑物去掉，否则不能使用
2、安装要求：安装在水泵吸水管的底部，安装时应保证其垂直状态。
3、启动：首次启动前向引水管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入垂直管，以完成泵水过程。
4、检修：一般情况下使用不必检修。当需要检修时，只需将底阀中口打开，更换阀芯橡胶垫即可，检修后仍按首次启泵方法启动。
主要零件材料：
|
零件名称 |
材料 |
|
阀体、阀盖、阀瓣 |
不锈钢 |
|
密封圈 |
橡胶 |
性能规范：
|
型号 |
公称压力 |
试验压力 |
工作温度 |
适用介质 |
|
|
强度(水) |
密封(水) |
||||
|
H42X-1.0 |
1.0 |
1.5 |
1.1 |
≦50 |
水 |

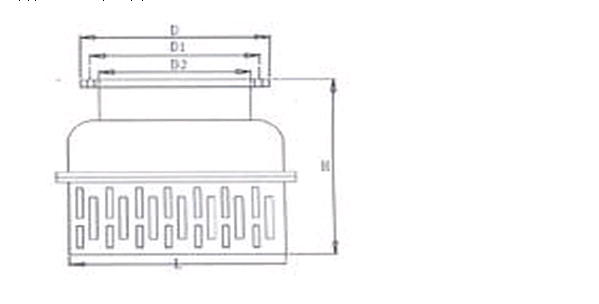

主要外形尺寸：
|
通径DN |
D |
D1 |
D2 |
H |
L |
|
ф250 |
390 |
350 |
320 |
550 |
420 |
|
ф300 |
440 |
400 |
368 |
600 |
475 |
|
ф350 |
500 |
460 |
428 |
700 |
550 |
|
ф400 |
565 |
515 |
482 |
750 |
630 |
|
ф450 |
615 |
565 |
532 |
800 |
730 |
|
ф500 |
670 |
620 |
585 |
820 |
830 |
|
ф600 |
780 |
725 |
685 |
845 |
930 |
|
ф700 |
895 |
840 |
800 |
930 |
1030 |
