舞台纯后级数字功放

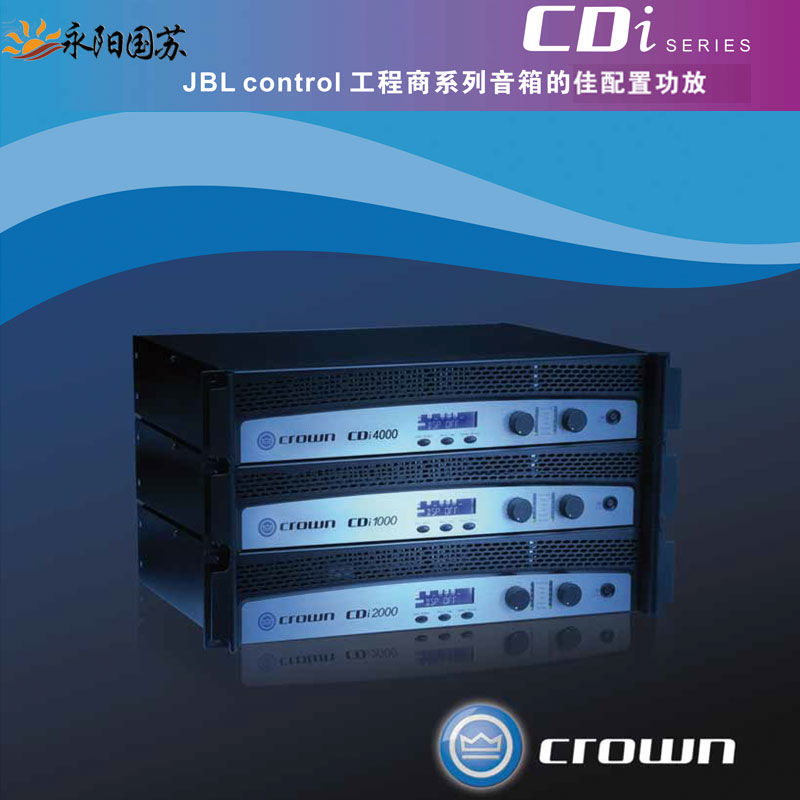

CROWN/皇冠CDi1000CDi2000CDi4000CDi6000专业数字功放放大器舞台纯后级数字功放

       Crown?CDi系列放大器是设计用于固定音响应用场合的专业设备。该系列有四种型号，它们除输出功率不同外，其他都相同。CDi1000、CDi2000、CDi4000和CDi6000所有型号均轻巧耐用，在同类产品中具有超卓的性价比。CDi系列放大器配有一块可视前面板LCD屏幕，用于引导安装人员完成配置。CDi放大器还提供板载DSP进行扬声器信号处理。其他功能还包括开关式通用电源、实用功能指示灯、比例变速风扇辅助冷却装置、可拆卸Phoenix型输入以及低阻抗或70V/140V负载的绝缘带输出和短路保护装置等。



主要特色：

*  无渲染的音色，极低的失真，再现音乐和人声

*  保护电路，可防止出现：短路输出、断路、直流、不匹配负载、一般过热、高频过载和内部故障

*  功能强大；额定用于2、4、8欧姆负载以及70V和140V输出

*  可视前面板LCD屏幕，便于快速轻松配置

*  开关式通用电源

*  板载数字信号处理，包括分频、EQ滤波器、延迟和输出限制

*  所有产品均占用2个单元的机架空间，重量小于19磅

*  低阻抗或70V/140V负载、可拆卸Phoenix型输入的绝缘带输出

型号	通道	立体声 2Ω	立体声 4Ω	立体声 8Ω	立体声 70Vrms	桥接4Ω	桥接8Ω	桥接140Vrms	重量	尺寸（W*H*D）mm
CDi1000	2	700W*	500W	275W	500W	1400W*	1000W	1000W	9.97kg	483*89*318mm
CDi2000	2	1000W*	800W	475W	800W	2000W*	1600W	1600W	9.97kg	483*89*318mm
CDi4000	2	1600W*	1200W	650W	1000W	3200W*	2000W	2000W	9.97kg	483*89*318mm
CDi6000	2	3000W*	2100W	1200W	2500W	6000W*	4200W	5000W

总谐波失真：1%

    皇冠CDi系列专业功率放大器是为固定安装扩声系统设计的数字智能功率放大器。CDi系列分为CDi-1000、CDi-2000、CDi-4000、CDi-6000四个型号,它们除输出功率不同外,其他相同。CDi功放具有预置扬声器分频频率、EQ、压缩/限幅、延  时和次低音频率合成等功能的DSP处理的LCD液晶显示屏。此外，它还包括采用开关电源的供电装置、功能指示器、比例变速冷却通风装置和便于连接的凤凰输入接线端口和低阻抗或70V/140V高阻扬声器负载的输出接线端子，以及各种可靠、完善的保护装置。皇冠3年保用承诺。



特点：

*  失真极微、无染色、逼真自然的音乐和语声重放，高频过载和内部缺损等保护电路。

* 具有多功能应用的处理能力。扬声器的阻抗变化范围宽，输出功率大小可以控制。

* 采用开关电路的供电电源。

*  前面板LCD显示的DSP综合数字处理器。

* 扬声器分频频率预设、EQ、压缩/限幅、延 时和次低频谐波合成器。*  2U高的机架，重量低于19磅。

*  低阻抗或70V/140V输出的螺丝接线端子和可拆卸的凤凰输入端口。DSP部分

*  EQ：每个通道6段参量滤波器，Q值可调节，提升/衰减±15dB和可调节的低通、高通滤波器。

* 滤波器：每个通道的高通和低通滤器，它们的斜率衰减有每倍频程12/18dB的ButterWorth滤波器、每倍频程24dB的LinkWitz-Riley滤波器可选。

*  延  时 器：每个通道的总延  时为50ms

*  输出限幅器：防止信号削波和保护扬声器。每个通道可选择-3，-6和-12dB门限电平。

*  扬声器预置：有20个用户设定的扬声器预置。前面板控制和指示·电平控制：每个通道一个旋转棘轮控制器。

*  电源开关：功放交流电源通/断开关。

*  Sel/prev/next按键：靠近LCD屏下面有三个按键，用途菜单项目存取。

*  LCD显示屏：黑色背景的LCD液晶显示屏，显示扬声器预置和信号处理。

*  信号电平指示器：每个通道一个绿色LED指示器，当输入信号电平很低时，LED灯闪亮。

*  -10dB指示器：当输出信号电平超出削波电平之下-10dB时，绿色LED灯闪亮。

* -12dB指示器：当输出信号电平超过削波电平削波电平之下-20dB时，绿色LED灯闪亮。

*  准备指示器：功放准备输出音频时，每个通道一个绿色LED指示器点亮。

* 削波指示器：每个通道一个红色LED指示灯，信号电平超过可闻失真门限电平时,红色LED灯点亮。

*  温度/故障指示器：每个通道一个红色LED指示灯。发生故障或温度超出时，LED点亮。

*  电源指示器：功放电源接通并供电时，蓝色LED灯点亮。后面板控制和连接器·电源线连接器：NEMA5-15P（15  A）·输入连接器：2个3脚可拆卸的凤凰型连接器，每一个都接受平衡线路信号电平输入。

* 输出连接器：4个插片螺丝接线排连接两路扬声器或单路桥接扬声器。双路连接器连接2-8欧姆或70V扬声器负载；桥接单路连接器连接4-8欧姆或140V扬声器负载。

* HiQnetU S B连接器：B型连接器,连接HiQnet网络。

*  保护：CDi功率放大器具有负载短路、开路、负载失配、电源过载、温度过高、链路损坏、输出电流过载和输入过载等保护。还有直流输入/输出保护扬声器、直流偏置损害保护和电源接通/关闭的态冲击保护扬声器等措施。
