直压式气液增压缸

气液增压气缸气液增压缸定制气液增压缸厂家气液增压缸价钱直压式增压缸

增压缸结构：增压缸由“油缸”“空油转换筒”“增压器”三部分结合而成

增压器+油缸＝分体式增压缸 直压式增压器+油缸＝直压式增压缸 预压式增压器+油缸＝标准型增压缸

产品简介：预压式增压缸系将一油压缸（预压段）与增压器（增压段）作一体式结合，使用受压缩的空气为动力源，利用增压段活塞及轴心的大小（即不同的受压截面积比,因为压力不变,当受压面积有由大变小时,则压强也会随大小不同而变化）,从而达到将气压压力提高到数十倍的压力效果。

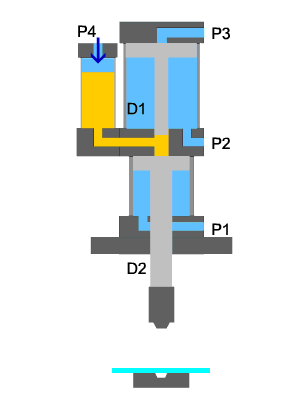

标准型增压缸工作原理(图）



应用范围：压印标记、弯折型材、模具冲孔、冲切钢材、型材碰焊、挤模成型、压平校直、铆接锻压、整型钣金、紧密装配、铆合连接、金属冲压。



产品说明：标准型增压缸—使用一般气压即能达成油压缸之高出力，不需要液压单元。

产品特点：

二、产品特点：本款缸的结构设计合理，产品精度高，操作简单，保养和售后方便快捷，且标准固定的安装尺寸，对于通用冲压设备的选型方便，其稳定性高，使用一般气压即能达到油压缸之高出力，不需要液压单元;在纵向上长度较其它缸型长度适中，只适用于对纵向长度无较大限制场合。标准型增压缸大量适用于五金冲压、五金成型、五金铆接、电子元件铆接、挤压模成型等设备。由于高度较其它缸型适中，比相同油缸较长，故适用于设备高度无太大限制的工作环境中作用。
三、产品参数
     型号：SMZ.100.10.5T
     作动方式：双动
     作动压力：3—7kg/cm2的清洁压缩空气
     液压油：ISO VG 68#
     工作温度：0——55℃
     操作速度：50——400mm/s
     油缸耐压：300kg/ cm2
     气缸耐压：12 kg/ cm2
     预压行程公差：+1.00mm  0.00mm
     力行程公差：+0.20mm  0.00mm
     工作频率：20-40/分钟（具体与预压和增压行程有关）
  高压出力：1—100吨(可按需求订制)

详情请联系我们！！！ 欢迎来电咨询: 13760918776  王先生
