KYL-1020L 无线数传模块



1、载波频率： 433MHz， 450MHz，470MHz，868MHz，915MHz等 ISM频段；
2、8个通讯信道，也可根据客户要求扩展到16/32/64信道；
3、多种传输数率：1200、2400、4800、9600、19200、38400bps；
4、数据格式：8N1/8E1/8O1(也可提供其它格式，如9位数据位以满足多机通讯的要求)；
5、多种接口方式：RS232/RS485/TTL可选
6、透明的数据传输，所收即所发，可跟各种各样协议的终端无缝连接；
7、智能数据控制，用户无需编制多余的程序，即使是半双工通信，用户也无需编制多余的程序，只要从接口收/发数据即可，

   其它如空中收/发转换，控制等操作，模块自动完成。
8、低功耗；接收电流20mA（TTL接口方式），发射电流300mA（500mW）
9、工业级设计，采用高品质器件及高精度温补晶体，满足全天候工作的需要。可靠工作温度可达-35℃ ～ +80℃；
10、大的数据缓冲区，终端可连续发送数据给模块，而不会发生缓冲溢出及数据丢失；

11、可跟KYL系列其它中功率（1W，2W），大功率（5W）兼容，方便、灵活组网；
12、符合EN 300220 and ARIB STD-T67标准。





水、电、气等无线抄表系统；
楼宇自动化、安防、机房设备无线监控、门禁系统;
无线呼叫系统、无线排队机、医疗器皿;
无线POS、PDA ;
无线数据传输，自动化数据采集系统;
无线LED显示屏、抢答器等、智能交通;
RS-485总线转为无线通讯，如PLC等







                                                                   1020L规格参数



技术指标	典型值	备注
供电电源	5v	5/12v
载波频率	433Mhz	450-470Mhz
输出功率	500mW	--
发射电流	<300mA	--
接收电流	<20mA	--
休眠电流	<20uA	--
接收灵敏度	-120dBm	1200bps
	-116dBm	9600bps
传输距离	2-3Km	空旷地，天线高度1.5m
外型尺寸	53mm×38mm×10mm	不包括天线接头

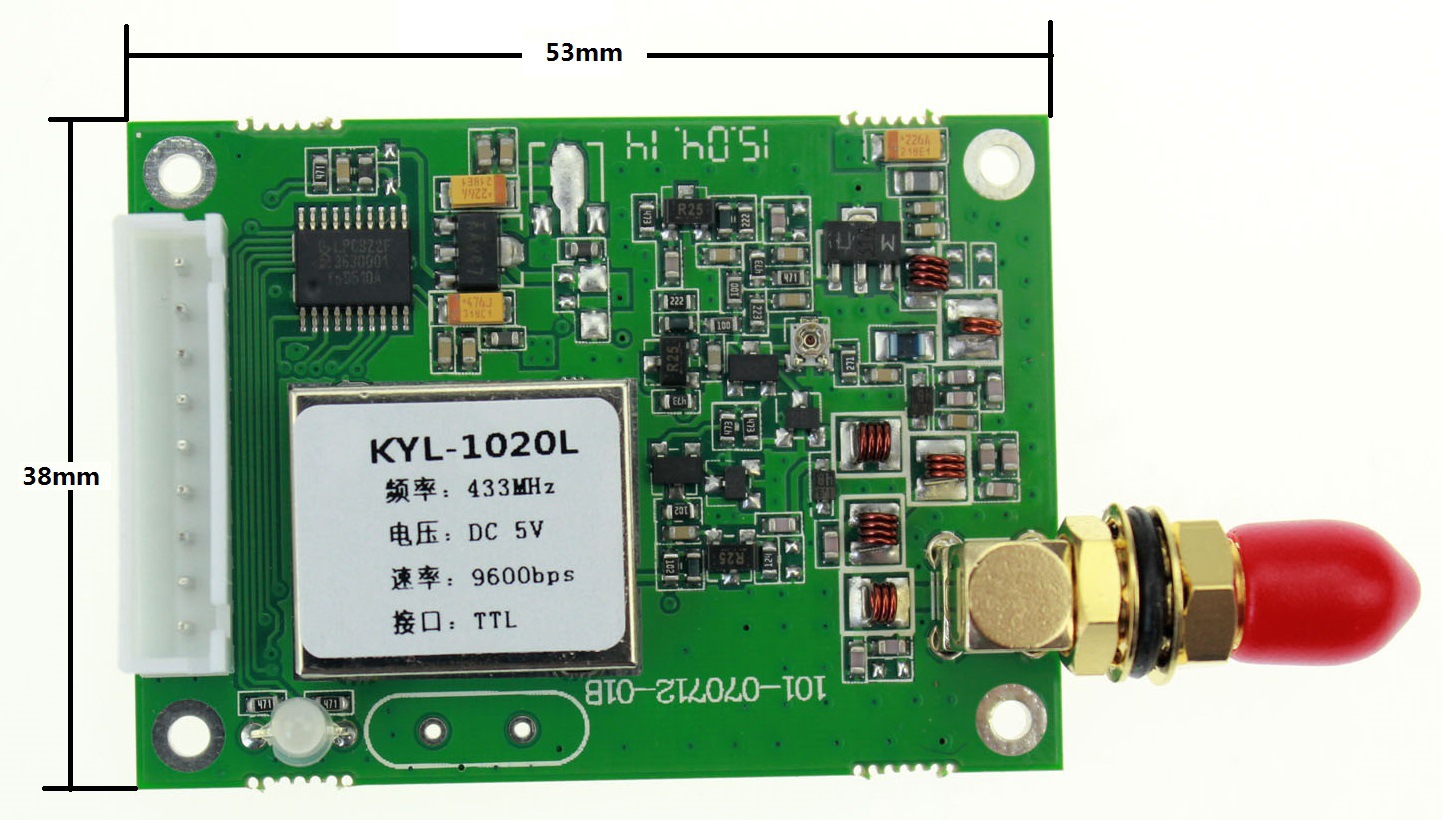

                                             1020L接口示意图

	接口名称	功能描述	电平	备注
1	GND	电源地
2	VCC	电源(DC)	5 V
3	RXD/TTL	数据接收（TTL电平）	TTL
4	TXD/TTL	数据发射（TTL电平）	TTL
5	DGND	信号地
6	A(TXD)	RS-485 A或TXD of RS-232
7	B(RXD)	RS-485 B 或RXD of RS-232
8	SLEEP	休眠控制	TTL	低电平有效
9	TEST	内部测试



 表：信道号跟RF频率对应关系表



信道号	信道频率	信道号	信道频率	信道号	信道频率	信道号	信道频率
1	429.0325MHZ	2	430.0325MHZ	3	431.0325MHZ	4	432.0325MHZ
5	433.0325MHZ	6	434.0325MHZ	7	435.0325MHZ	8	436.0325MHZ



1、上电时红绿灯同时亮起，时间约500mS。
2、发射数据时红灯常亮，数据结束后红灯熄灭。
3、收到数据时绿灯常亮，接收完成后绿灯熄灭。

1、模块A发射数据到模块B接收到数据的时

    即终端A（与模块A相连接）通过无线把数据发给终端B（与B模块相连接），所产生的延迟时间。固定为

发射15个字节所用的时间，这个时间跟空中速率有关，而跟串口速率无关。具体如下：


表：空中速率与延时的关系

空中速率（Bps）	延迟（ms）
19200	8
9600	15
4800	30
2400	60
1200	120

2、模块收发转换时间

      即模块从接收状态转换到发射状态或者从发射状态转换到接收状态所需要的时间，在这这段时间内

（100us）模块不能接收到空中数据。

电源：

KYL-1020L使用直流电源，电压+3.3~6.0V。根据用户的需要，可以与其它设备共用电源，但请选择纹波系数较好的电源，

如果有条件话，可采用5V稳压片单独供电。建议最好不要使用开关电源，如果必须使用开关电源，请注意开关脉冲对无线模

块的干扰。另外，系统设备中若有其他设备，则需可靠接地。若没有条件可靠接入大地，则可自成一地，但必须与市电完全隔

离。电源的最大输出电流应该大于模块最大工作电流的1.5倍。

无线模块与计算机的连接图：



包装配件

1、标准配件

1、KYL-1020L无线传输模块一只。

2、9pin扁平联接线一条。

3、鞭状天线一支（约10cm）

图：标准配件

2、可选配件

1、TTL接口编程连接线。（方便用户通过电脑的232接口对模块参数进行设置）

2、电源

3、可选天线。（用户可跟据自己的实际使用情况，选择适合自己的天线，使通讯效果达到最佳

图：可选配件
