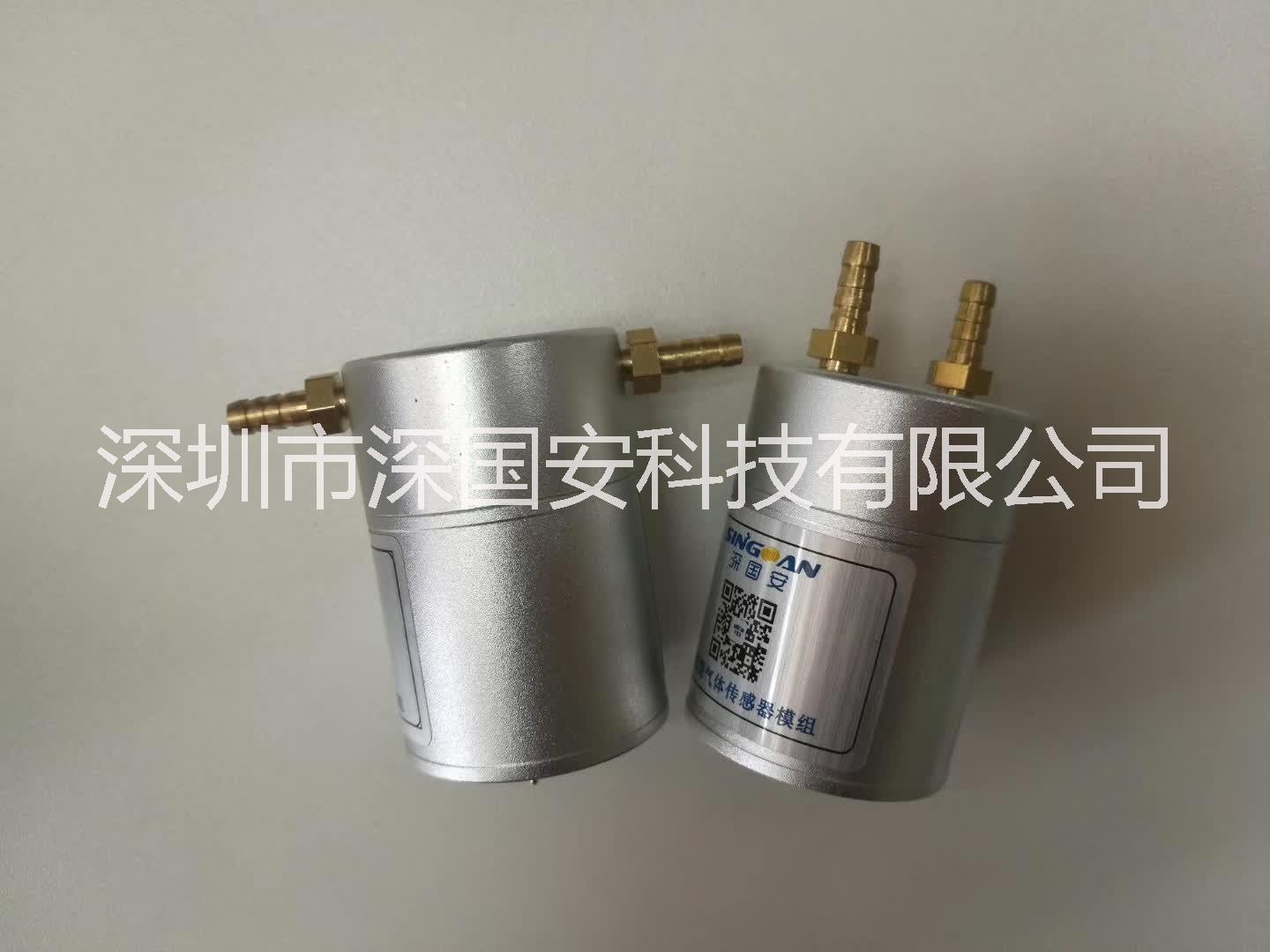

SGA-700系列
智能型气体传感器模组
一、产品简介
SGA-700系列智能型硫化氢传感器模组是深国安电子专门针对有气体检测需求，但又没有时间开发。或者长时间研发，但又效果不理想的客户，而研发生产的一款智能型气体传感器模组，又叫智能型气体检测模块；主要为解决气体检测种类繁多、各品牌气体传感器互不兼容、生产标定复杂、核心元器件更换受限等问题；客户购买后，无需二次开发，直接采集输出的0-5V电压和TTL串口即可使用；还有4-20mA电流信号、RS485、RS232等信号选配。
SGA-700系列智能型硫化氢传感器模组是深国安电子在国外原装进口气体传感器的基础上进行了二次开发；包括信号放大、数据处理、智能运算、温湿度补偿及99.999%纯度的标气校准；支持500多种可燃及有毒气体检测；也就是说，无论客户检测什么气体，我们都能做成外观统一、尺寸统一、输出信号统一、使用方法相同的产品给您。
二、产品特点
● 体积小，重量轻，方便使用；
● 自带温湿度补偿、数据校准，即买即用；
● 本质安全型电路设计，支持带电热拔插操作；
● 内置国外原装进口气体传感器，反应灵敏、性能稳定、测量精度；
● 只需开发一个产品，即可对应500多种可燃及有毒、挥发性气体；
（任何气体尺寸统一、信号产出统一、使用方法统一）
● 两个系列、两种尺寸可选，方便不同客户使用；
SGA-400系列体积最小，直径仅有21.5mm,方便对体积有要求的客户使用；
SGA-700系列属高精度传感器型，可实现1ppb分辨率。直径略大，为33.5mm,
● 兼容性强：红外、电化学、催化、半导体、PID等技术原理都可以使用；
● 信号输出多样化：0-5V电压、0.4-2V电压、0-1.6V电压、0-1.6V电压、TTL串口、RS485、
RS232、USB转串口、4-20mA应用尽有（需配合SGA-ZHB信号转板使用）
● 免费配小板，方便客户定位及接线使用；
● 高档塑胶瓶包装、完美保护产品；
● 另有软件，可以轻松实现电脑监控、历史数据查询、数据导出等功能；
三、产品参数
|
型 号 |
SGA-400 |
SGA-700 |
|||
|
尺 寸 |
Φ21.5*31mm(引脚除外) |
Φ33.5*31mm(引脚除外) |
|||
|
工作电压 |
5V |
5V/24V |
|||
|
输出信号 |
0-5V电压和TTL串口双输出 （其它电压可订制） |
0-5V电压和TTL串口/4-20mA+TTL串口 （其它电压可订制） |
|||
|
信号转换 |
配合SGA-ZHB转换板后，可输出RS485、RS232、USB转TTL串口、4-20mA |
||||
|
检测气体 |
硫化氢 |
||||
|
量 程 |
0-1、5、10、50、100、500、1000、2000、5000、10000、20000、500000可选 (依检测气体而定) |
||||
|
测量单位 |
PPM、%LEL、%VOL、mg/m3可选(以检测气体而定) |
||||
|
分 辨 率 |
1PPB、0.01PPM、0.1%LEL、0.1VOL%、mg/m3可选（根据检测气体和量程而定） |
||||
|
检测原理 |
半导体式、催化燃烧式、红外线式、热传导式、PID光电离子式(依检测气体而定) |
||||
|
设计标准 |
GB
50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》 GBZ 2.1-2007《工作场所有害因素职业接触限值》 |
||||
|
执行标准 |
GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》 GB3836.4-2010《爆炸性气体环境用电气设备 第四部分：本质安全型“i”》 GB12358-2006 《作业场所环境气体检测报警仪 通用技术要求》 Q/SGA 01-2014《深国安电子科技有限公司企业执行标准》 |
||||
|
精 度 |
≤±3% |
外壳材质 |
铝合金 |
|
|
|
响应时间 |
≤30S（T90） |
防爆等级 |
本质安全型 |
|
|
|
重 复 性 |
≤±2% |
防护等级 |
IP65 |
|
|
|
线性误差 |
≤±2% |
预热时间 |
30S |
|
|
|
零点漂移 |
≤±1%（F.S/年） |
输出接口 |
7PIN |
|
|
|
工作温度 |
-20℃～+50℃ |
波 特 率 |
9600 |
|
|
|
工作湿度 |
≤95%RH无结露 |
安装方式 |
7脚拔插式 |
|
|
|
工作压力 |
86～106Kpa |
重 量 |
200g |
|
|
|
功 耗 |
≤50mA(催化≤100mA) |
设计寿命 |
2～5年（根据传感器而定） |
|
|
四、使用注意事项
1.智能型气体传感器模组设计有7只管脚，采用插拔方式安装在传感器插座上，为保证连接可靠，应当选择使用专用插孔。
2.插孔应当按管脚对应方式布置，插孔应当垂直安装，焊接牢固。
3.根据用户的特殊要求，可以不使用管脚拔插方式，而采用外部引线方式，引线型号为ZR-BVR0.75，线长一般不超过150mm。
4.在非防爆场所，可以带电热插拔。在有防爆要求的工作现场，安装前，必须关闭传感器所连接设备的电源。
5.受体积、尺寸限制，产品内部未做稳压处理。因此，请严格按照5V电压供电。最高不得超过5.1V,否则有烧坏风险。
