商品详细描述

穿墙套管，广东专业生产穿墙套管厂家，广东优质穿墙套管批发价，长期供应跌落式熔断器、穿墙套管，绝缘子，避雷器、隔离开关，真空断路器，负荷开关等产品

产品说明及使用方法：

复合干式穿墙套管FCGW-10/200-2000A

一、使用范围与特点

本系列产品为户外-户内型，适用于额定电压未10KV~35KV，频率15~60Hz的三相交流系统电站和变电所的配电装置。安装地点环境温度为-40℃~40℃，海拔高度不超过1000m。本产品适用于水平安装。
复合穿墙套管的各项电器、机械性能均达到标准要求，他还具有复合绝缘子的共同特点。体积小、重量轻、外形美观，特别是用作外绝缘的硅橡胶伞裙，护套所具有的良好憎水性和憎水性迁移特性，使复合穿墙套管有很好的耐污秽性能和防止污闪的能力。

二、产品型号及符号意义

三、结构及性能

复合传墙套管由圆筒导杆和紧包导杆的环氧纤层、中间法兰、及包封环氧玻纤层的硅橡胶护套和伞裙组成，中间法兰区域进行了电场均匀处理。本系列产品依据Q/GND—JD05—2003进行生产，并复合GB/T12944.1—1991，GB/T12944.2—1991及J85892—1991的相关规定。其主要尺寸和电气、机械特性如表一、表二。

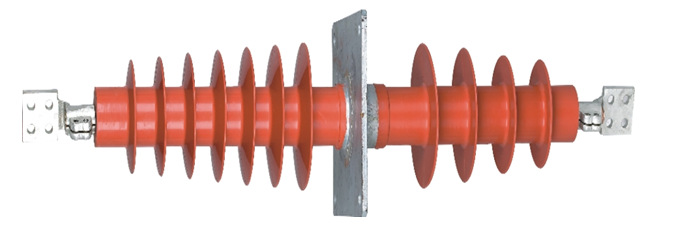

复合穿墙套管示意图

表一复合穿墙套管的主要尺寸

产品型号	总长 mm	主体长 mm	户外端主体长 mm	户外端爬电距离 mm	大伞径mm	法兰安装孔距 mm	安装孔径 mm	导电杆径 mm
FCWB-10/630	535	445	210	400	115	89	11	M20*15
FCWB-35/630	1130	970	435	1030	178	200	15	M20*15
FCWB-35/1250	1170	970	435	1030	178	200	15	M30*15
FCWB-35/1600	1170	970	435	1030	178	200	15	M39*20

表二复合穿墙套管的主要电气、机械性能

产品型号	额定电压 KV	额定电流 A	工频电压KV				标准雷电冲击耐受电压（峰值）不小于KV	弯曲破坏负荷 KN
产品型号	额定电压 KV	额定电流 A	干耐受 1min	湿耐受 1min	击穿	可见电晕	标准雷电冲击耐受电压（峰值）不小于KV	弯曲破坏负荷 KN
FCWB-10/630	10	630	30		75		75	75
FCWB-35/630	35	630	30		176	25.8	185	75
FCWB-35/1250	35	1250	30		176	25.8	185	75
FCWB-35/1600	35	1600	30		176	25.8	185	75
