一、概述
  自从氧化锌避雷器在我国电力系统中广泛应用以来,曾发生过不少事故,有些严重事故甚至引起长时间停电和其它大型电力设备的严重损坏,造成重大的财产损失,具不完全统计,无论国产与进口避雷器的事故率都在千分之几以上,其事故的主要原因是产品质量问题,如密封不良,避雷器受潮而导致损坏,还有阀片质量差,参数设计不合理,污秽性能和电位分位性能差等原因,避雷器额定电压低,荷电率高,导致避雷器持续运行电压下泄漏电流增大而损坏。
  JCQ-3型避雷器在线监测器,是专为在线监测避雷器运行质量而设计的新型监测器。可以记录避雷器的动作次数及在线监测避雷器的漏电流,从而可提前发现事故隐患,避免发生事故。
二、结构特点
  JCQ-3型避雷器在线监测器,是将新型氧化锌阀片、特制取样器、高性能电磁计数器、毫安表等密封在圆形不锈钢壳内。外壳密封良好,美观耐腐蚀。
三、主要电气性能
  由于采用了新型氧化锌阀片,额定电流下残压低,方波通流能力大,持续运行电压下阻抗高,耐工频过电流能力大等特点。电气性能如下表所示:
项目JCQ-3
标称放电电流(kA): 10
标称放电电流下残压(kV): ≤0.8
2ms方波耐受能力(A):     800
4/10us大电流耐受能力(kA)100
最小动作电流(8/20us)(A)20
毫安表满量程(mA有效值)3
计数范围(可循环计数)0~999
持续运行电压下端电压(V)<3
重量(kg)2.2

四、产品应用范围

  JCQ-3型避雷器在线监测器适用于220kV及以下电力系统各种避雷器;如需在更高电压等级下使用,定货时需说明。

五、产品检验方法

1、计数器动作性能检验:

  用摇表或其它直流电源向一个10uf电容器充电至300-600V,然后向计数器两端放电,计数器应可靠动作、毫安表指针应摆动,则监测器合格。

2、电流测量回路的检验:

  A、一般检验:用数字万用表,置二极管档,两表笔接监测器两端,毫安表应指示几百微安。

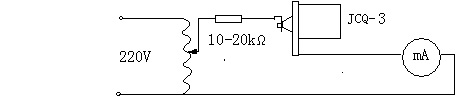

  B、精确检验:用单相调压器,输出端通过10-20kΩ电阻与监测器、交流毫安表串联。升压,两表指示值应一致。


六、外形结构及安装尺寸

  JCQ-3型避雷器在线监测器外型美观,具有良好的耐腐蚀性和电磁屏蔽作用。高压出线端从后面通过小瓷套引出,正面有较大玻璃窗便于观测。适用于户内外安装,安装尺寸如下图所示,与JS-8型计数器相同,安装时,用M10×30螺栓,将监测器安装在避雷器底座附近,便于观测的平示位置上,并作为接地端。然后高压出线端用M10×30螺栓和母线连接在避雷器下端法兰上。安装时注意,涂有红漆的M10螺母不得随意松动,以免破坏密封。

七、用户须知

  1、监测器投入运行后,应观察三相毫安表的指示值是否一致。若偏差大,或者运行一段时间后发现某相漏电流大(下雨天除外)而运行电压正常时,应考虑漏电流大的避雷器可能已出现异常,应及时采取措施。一般情况下,毫安表的指针应在表盘绿色区域内属正常。由于避雷器的电压等级不同,生产厂避雷器的参数不同,严格判断避雷器是否正常时应根据

电流值的大小。

  2、监测器投入运行后,应记录下计数器的初值,以计算避雷器的动作次数。

  3、监测器运行1-2年后,应进行一次简易现场检测,检测动作性能时参阅第五部分。

  4、从线路中取下监测器时,应用导线将避雷器接地端可靠接地,再拆下监测器。

  5、大量进货时,我公司可配备专用JST型动作试验器。

产品尺寸图:
