                                     电镀镍标工艺流程简单介绍

一、接收工程图纸 根据客户提供的CDR、AI或cad格式工程图纸，根据尺寸，颜色，厚度，胶水等工艺要求来订制，图纸内的logo设计任何线条的尺寸宽度不得低于0.25mm（比如i字只有0.24mm，那么图纸就要进行更改，或者跟客户进行沟通更改尺寸大小，否则尺寸太小导致出货过程中很难取下来，造成不良品提高）确定好图纸后，我们会先制作方法和寄样给客户进行确定，经客户确认后下单做货。

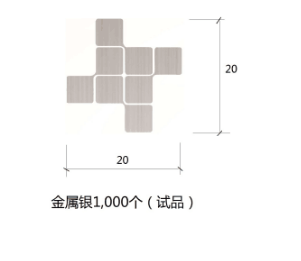

                                生产图纸截图

二、手工擦洗钢板

不锈钢板是制作金属镍标时必须的载体，不锈钢板使用过后经过重新的擦洗处理可再次循环使用，一张不锈钢板一般可以重复电镀2000次以上，每次重新使用必须进行清洗处理。

作业指导：

1.作业员用800#磨砂纸擦洗第一次之后在用1000#磨砂纸第二次擦洗，对不锈钢进行擦洗抛光，使其光亮平整，目视检查表面有无镍点、有无字母痕迹、有无刮伤，为合格。

2.擦洗抛光好的不锈钢放入清水中，避免不锈钢氧化。

3.将清洗好的钢板烘干用钢架插好做好下一步丝印感光油墨的准备。

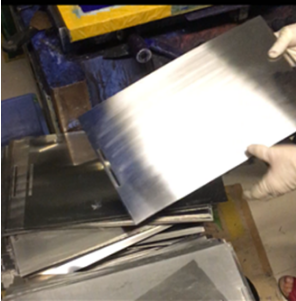

                                 打磨好的钢板基材

三、丝印绝缘感光油墨

1.选好经过加工的网板，网板中间留出一块钢板大小的区域能让感光油墨丝印到不锈钢板上。

2.取适量感光油，倒于网板上，用刮刀把油墨调均匀，以便于印刷。

3.取一板不锈钢板平整放于印刷平台，盖上网板，用刮刀在涂好胶水的网板上刮一次，并回一次油墨（把胶水封住印刷位置）;

4.印刷过程中，随时目视检查钢板有无纱眼、针孔；有的话，及时用洗网水清洗网板；

5.双面印刷好后放入烤箱中烘烤，温度105℃，时间15分钟。



                               没刷绝缘感光油墨前



                                已经刷好绝缘感光油墨

四、烘烤

1.作业员把丝印好绝缘感光油墨的不锈钢板通过物料架放进电烤箱进行烘烤；

2.电烤箱温度设定在105±5℃，时间15±3分钟；

3.电烤箱内保持干燥、清洁。

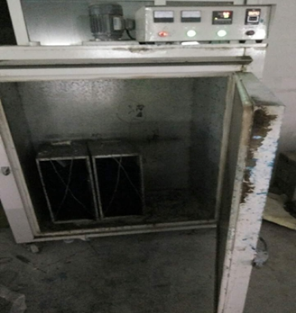

                                 哄烤箱



五、晒板操作

1.菲林是film的音译，用于印刷制版，印刷上称为菲林片、胶片、片子，是用来制印刷版的，以前制印刷是排铅字板，现在是在电脑上排好之后出菲林，印刷的内容就在菲林上了，再通过晒板机暴光将菲林上的内容晒到钢板上。

2.过程：订单下来后，我们大概需要一个上午或下午的时间根据已经确定好的CDR图纸在电脑上进行镍片排版，在排版的过程中，为保证做出来的产品在拿取时不会脱落，菲林纸上各边缘以及每一个logo之间都会留出精准至3mm的空隙，提高良品率。

3.作业员首先检查菲林有无纱眼和刮伤，纱眼在直径0.5MM以下和刮伤直径在0.2MM以下可以用黑笔修补，过大的纱眼和刮伤直接报废；

4.检查曝光机玻璃有无黑点、灰尘，有的话则清扫干净；

5.取菲林片，与不锈钢相贴，贴合时注意不要贴反,贴菲林片的那一面朝下，放置于玻璃上;

6.开启灯管，抽真空时间25±5秒，曝光时间28±3秒；曝光完成经由传送输出端口运往显影车间。

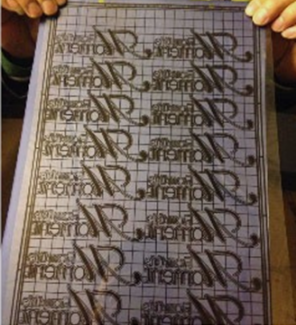

                                                                                                              晒板菲林

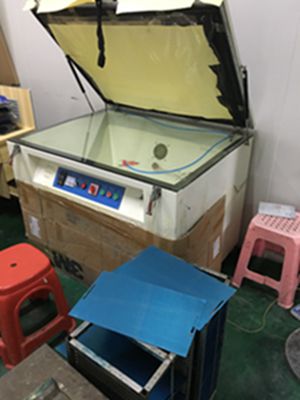

晒板机



六、晒版后显影

显影：

1.作业员将曝光好的不锈钢板浸入显影液中，每次放入4~6片； 2.浸泡时间不宜超过1分钟，时间过长易掉墨； 3.用海棉轻轻擦拭显影面，直到完全成形为止；

4.用清水冲洗其表面，目视检查表面有无杂点、刮伤与掉墨，若是显影不充分，则需重工，其他显影不良直接报废

七、除杂  除油

1.作业员将显影好的不锈钢板放入电解槽中进行电解除油，每次放入1~2 片时间8±3秒；

2.电解槽保持在50±5℃，电压6V。

3.槽液每15天左右更换一次，视槽液受污染程度和除油效果而定；除油完用清水把不锈钢板表面上的碱水冲洗干净，再置于纯水中。



                                      钢板表面油污处理

八、预镀工艺

1. 预镀是避免产品电镀起供，小字体清洗掉落。

2. 预镀槽：硫酸20克/L 盐酸5克/L

3. 电流20安培-40安培（具体按预镀挂具数量）

4. 阴极电解10秒-20秒

                                    预镀槽

5.


九、挂件过纯水                                                                                                                      过水槽

十、镀镍

1.作业员将显影好的不锈钢板放入电镀槽中进行电铸；

2.电镀镍时间为180±30分钟，电压2.75±0.75V，电流135±35A（视放入不锈钢数量而定），电镀槽比重值:27.5±2.5，槽内温度55±5℃，PH=3.8±0.6;

3.注意,作业员在电铸过程中检查产品表面效果的时间不能超过15秒，不然将影响结合率，产品易分层，每30分钟巡检一次。

4.用千分尺量测电镀产品厚度(依客户要求），OK后过清水进行电镀铬。

九、镀铬

1.作业员将电铸好的产品放入槽中进行电铸铬处理。

2.电镀铬时间为90±30秒，电压10±2V，电流750±150A(视放入不锈钢数量而定），槽内温度35±10℃,PH=2.8±0.3。

                                   电镀槽
