T1310/R1490&1550

厂商 ：四川纤联科技有限公司

四川 绵阳市
  • 主营产品：
  • Nufern
  • 光纤
  • 台式光源
联系电话 ：18981102278
商品详细描述

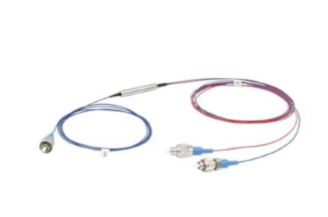

纤联 FWDM T1310/R1490&1550



T1310/R1490&1550
波分复用器是一种面向城域网接入层的低成本WDM传输技术。从原理上讲，CWDM就是利用光复用器将不同波长的光信号复用至单根光纤进行传输，在链路的接收端，借助光解复用器将光纤中的混合信号分解为不同波长的信号，连接到相应的接收设备。
详细说明



产品特点：
?低插入损耗
?高通道隔离度
?低回波损耗
?高稳定性和可靠性
  		应用范围：
?信号监控
?光线路终端、光网络单元
?光纤到户
?有线电视系统
?波分复用系统













性能指标


透射工作波长(nm)

1260 ~ 1360

反射工作波长1(nm)

1480~1500

反射工作波长2(nm)

1540~1560

插入损耗(dB)

反射

≤0.6

透射

≤0.8

插入损耗平坦性(dB)

<0.3

隔离度(dB)

反射

> 15

透射

>30

PDL (dB)

<0.1

PMD (ps)

<0.1

方向性(dB)

>50

回损(dB)

>50

最大功率(mW)

500

工作温度(℃)

0 ~+70

存储温度(℃)

-40 ~+85

封装尺寸(mm)

1.       Φ5.5 x L35(祼纤)
2.       Φ5.5 x L38(900um 松套管)
3.       L90xW20xH9.5(2.0 mm or 3.0mm 缆)

注：在常温条件下，不包括连接器，熔接器及端面损耗



订购信息



产品

波 长

尾纤类型

光纤长度

连接头

FWDM

4/35=1490透射/1310&1550反射
5/34=1550透射/1310&1490反射
34/5=1310&1490透射/1550反射

1=250um祼纤光纤
2=900um 松套管
3=2.0mm 缆
4=3.0mm 缆

1=1m
1.5=1.5m
C=客户要求

0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=LC
