泰克DPO3014示波器新维修案

中船某所泰克DPO3014示波器维修案例

仪器：示波器

品牌：泰克

型号：DPO3014

一.故障描述：CH3不能测试和使用，且SPC不能通过。

二.检测：

（1）加载示波器探头，经过检查，CH3通道的信号畸变严重，完全不能进行测量和使用。

（2）测量其通道的阻抗阻，在1MΩ和50Ω状态下均达不到正常指标。

三．维修：

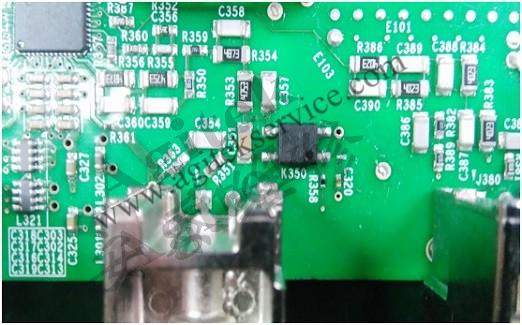

（1）拆出通道接入电路板，经过测量，发现CH3通道前端的阻抗匹配电路故障，且有一个输入光耦损坏。

（2）更换相同型号的元件后，通道阻抗值表现正常。

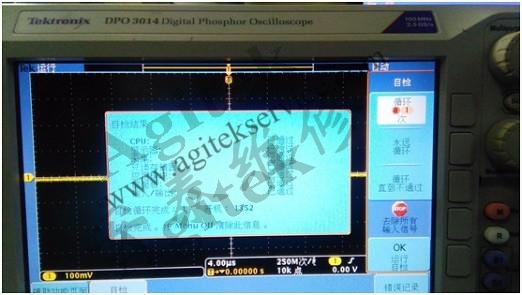

（3）此后再做SPC，可以通过。

四、结论：示波器维修成功。
