KYL-805 4路开关量

四路开关量无线实时传送，接收模块的继电器输出与发射模块的开关输入实时关联，即发射模块输入开

关闭合，接收模块相对应的输出继电器同步闭合，发射模块输入开关断开，接收模块的相对应输出继电

器同步断开，各个通道互相独立。用户无需编程，无需现场布线就可以达到远程控制的目的。广泛应用

于工业遥控器、工业现场监控、水厂自动化等项目。

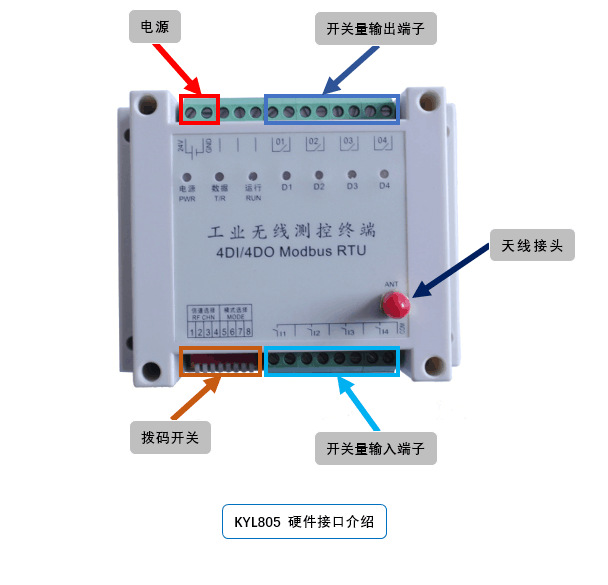

一、KYL-805硬件接口示意图

二、KYL-805应用示意图

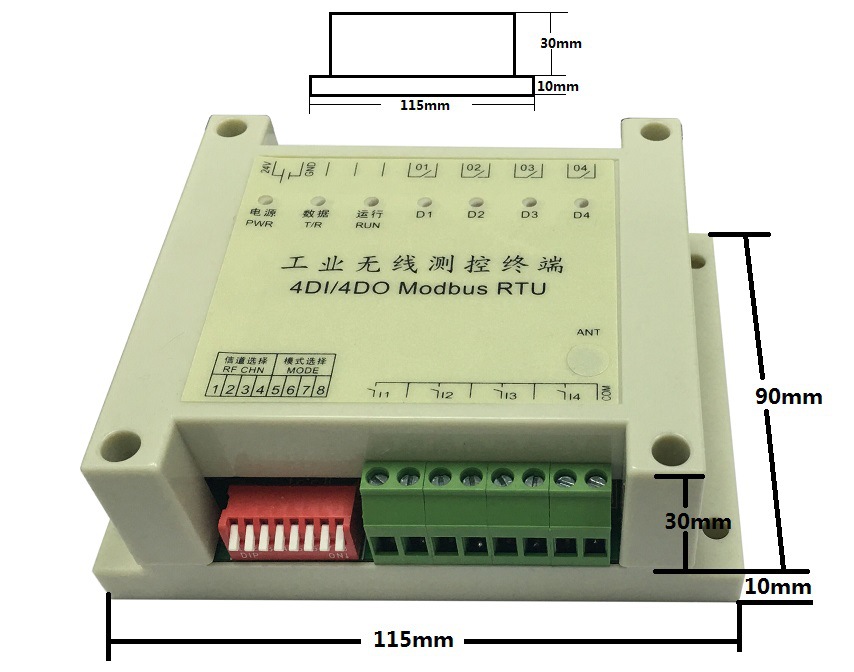

三、KYL-805尺寸图

无线水泵自动控制

无线声光报警灯

工业遥控器、工业现场监控

无线小车控制

水厂自动化

交通自动化控制

环境监测系统

石油管道监控系统

                                                                KYL-805规格参数

1、四路继电器输出，带负载能力达220V/5A，两个相同的Ox（x=1，2，3，4）代表一组继电器的两个触点

             图一：COM1-开关输出及电源接线端子

2、四路开关输入，支持无源及有源输入。

     无源输入时，只需在Ix（x=1，2，3，4）及GND之间接入一个开关或者按钮，开或者断的状态将被发送到
远端输出模块，并被输出。

    有源输入时，用户需在Ix（x=1，2，3，4）端子输入一个高或低电平，高电平对应断开，低电平对应闭合。
注意无电平输入时，接收端输出断开。

                 图二：COM1-开关输出及电源接线端子

1、电源指示灯-PWR：上电常亮

2、数据指示灯-T/R：每秒闪动一次，表示模块运行正常

3、运行指示灯-RUN：模块每进行数据发射/接收时，指示灯闪烁

4-7：开关输出状态指示D1-D4：指示灯亮，表示相应的输出通道闭合，反之断开

2、码开关DIP5-8对应工作模式选择


使用提示：

    *用户一般使用输入变化触发发送模式即可，即DIP7-ON

    *为避免同一遥控范围有两套以上系统同时工作时发生冲突，不同系统的模块应选用不同信道（工作频率）

    *定时模式下，必须一台是主机，一台是从机

    *拔码位置改变后，必须重新上电才能生效

1、给模块安装天线。

2、按照使用需求，根据上述说明设置好拔码开关，连接相应的开关输入、开关输出设备。

3、连接电源（12-30V），打开电源开关，电源要求输出电流能达到500mA以上。

4、至此，模块的输入就能控制另一只模块的输出了。

5、模块双向传输，即一只模块在作为输入的同时，还可以作为受控输出，反之也可。

6、在同一遥控范围内使用两套以上遥控系统，应该选用不同的工作频率以避免相互干扰。

工作模式详细说明

1、触发模式

开关输入状态发生变化，将触发开关量模块发送本地开关量状态。此模式传输速度快，实时性好，
因为只有开关输入状态发生变化才会发射，所以能耗较小。

2、定时模式

   定时模式下，一台主机，另一台必须为从机。主机每秒跟从机同步一次，即主机每秒把本机的开关状
态传送给从机，然后从机把本机状态反馈给主机。当主机跟从机不能同步时间达到3秒后，主/从机所有
输出触点输出断开，直到重新同步。此模式下，会有最多1秒的开关传送延迟。

3、采集模式

采集模式时，DIP8（发送模式）、DIP7（主从模式）、DIP5（中继/反馈模式）无效。此时模块相
当于一台无线Modbus从机，不能主动发送数据。主机是一台连接无线数据传输模块的PC机或者其它数
据终端，数据终端发送Modbus RTU命令，要求从机返回采集状态或者控制从机的开关输出，从机地址
1-254可设。

4、反馈/中继模式

反馈/中继模式时，接收机把收到的输出命令转发，使命令传输的更远，起到中继的作用。而发射机、

收到转发的命令后从本机输出端口输出开关信息，同时输出指标灯亮起/灭掉，其输出状态跟本机输入状

态完全一致。如果接收机未收到本帧命令，则不会转发，反馈失败，主机输出状态将跟输入状态不一致，

从而可以达到监控接收机输出结果的作用。用户如不刚接触产品，不熟悉使用方法时，应把所有拔码开关

拔到ON的位置进行调试。



KYL-805其他应用方法

KYL-805除了可以实现一对一开关传输以及采集模式下的一主多从开关采集控制外，还可以跟我公司
的其它开关传输模块(如KYL-801、KYL-803、KYL-808等)联合使用实现集中控制、集中输出等功能（注意这些功能
需要在购买前指定）。示意如下：
