实验室旋片式真空泵

实验室旋片式真空泵 好凯德旋片真空泵应用范围：

1.医疗、化工、食品、包装、雕刻、硫化

2.电子、塑胶、覆铜板、真空提物

3.脱泡、浸渗透、水处理、印刷

详细参数请进以下网站了解：http://www.yazreid.com/

代理的进口真空泵品牌有：

好凯德Hokaido、莱宝Leybold、普旭Busch、贝克Becker、里其乐（伟力）Rietschle、爱德华Edwards、普发Pfeiffer、安捷伦Agilent、阿特拉斯Atlas、阿尔卡特Alcatel、阿迪克森Adixen、爱发科ULVAC、大晃Taiko等

Agilent安捷伦真空泵产品特点：

1.安捷伦提供种类繁多的真空系统，以满足您应用的真空获得和控制需求。无论您需要灵活可靠的高真空泵系统进行研发，还是需要简单稳定的工业真空系统进行常规处理，亦或是需要快速、耐用的便携式解决方案实现实时泄漏检测，安捷伦均可为您提供解决方案。我们提供多种真空规、离子泵、涡轮泵和扩散泵以及其他真空备件。

2.高速、低成本的无油式前级泵和旋片泵

Agilent安捷伦各种可靠的 IDP、SH、RPS 罗茨真空泵和 TriScroll 干式涡旋真空泵具有无油且易于维护的特点，可降低系统污染风险，是高真空分子涡轮泵前级泵的理想选择。我们还提供 DS 系列旋片泵，可提供可靠的、高性价比的真空，泵速范围为 2.3 m3/h 到 40 m3/h。

3.安捷伦MS 系列旋片泵

大容量单级油润滑旋片泵是具有类似转速的大型工业泵替代选择，它具备功能强大、紧凑且绿色环保的优点。

安装尺寸图

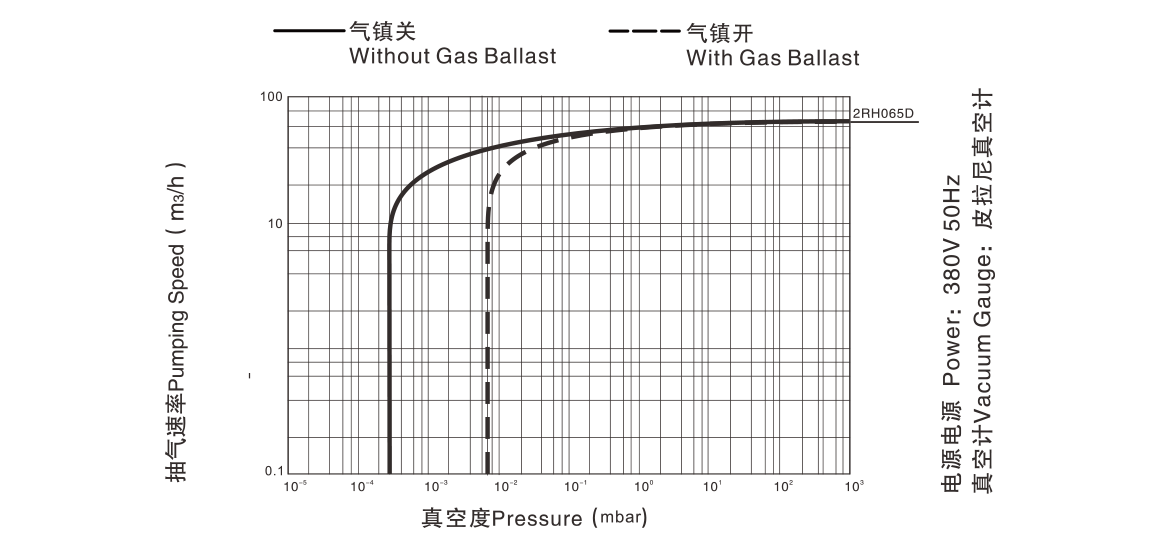

产品曲线图

旋片式真空泵拆装步骤简述如下：

(一)、拆卸旋片式真空泵：

1．放油

2．松开进气咀法兰螺钉，拔出进气咀，松开气镇阀法兰螺钉，拔出气镇阀。

3．拆下旋片式真空泵油箱。

4．拆除止回阀开口销，拆下止回阀叶轮。

5．拆除支座与泵的连接螺钉，拆下旋片式真空泵装件，电机拆否视方便而定。

6．松开泵盖螺钉，拆下泵盖，拉出二转子及旋片。拆下低级转子时，麻先拆下开口销。

(二)、装配旋片式真空泵：

1．用纱布擦净零件，防止回丝堵塞油孔，用清洗液和刷子清洗。

2．把旋片装入转子槽内后，把高级转子装入定子即泉身内，装L高级泵盖、销、螺钉、键、联轴节，用手旋转，应无泄阻和明显轻重，装时应使定子顶面朝下，以借助重力使转子贴近定子圆弧面，此间隙在0．0lmm。

3．低级转子装配方法同上。

4．装上旋片式真空泵止回阀叶轮等止回零件，应使止回阀头平面对准进油咀油孔，按工作时的转向旋转转子并用手轻轻反向挡住叶轮，油孔应时开时闭，调整阀头平面最大开启高度为O．8～1．2毫米，具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法：面对叶轮，使Φ3mm传动销处于右手水平位置，顺时针方向拨动叶轮，此时止回阀头平面的开启高度近于最大，应为0．8～1．2mm。转子停止在任何位置，手从叶轮上松开后，止回阀头应自动落下关闭油孔。

5．装上旋片式真空泵的排气阀、挡油板等零件。

6．把泵部、键、联轴节、电机装在支座上。

7．装油箱。

8．插入进气咀，气镇阀，装上法兰固紧。

注意：

1、装配时旋片式真空泵磨擦面涂上清洁真空泵油。

2、记住零件原装配位置，可减少跑合时间。

3、紧固件应无松动。
