自动剥线机 直立式小型气动剥线机

使用说明

 1. 将进气管接入气源4.5-7kg/㎝2

 2. 电源线插头插入220V 50Hz电源

 3. 踩脚踏开关以使气缸动作

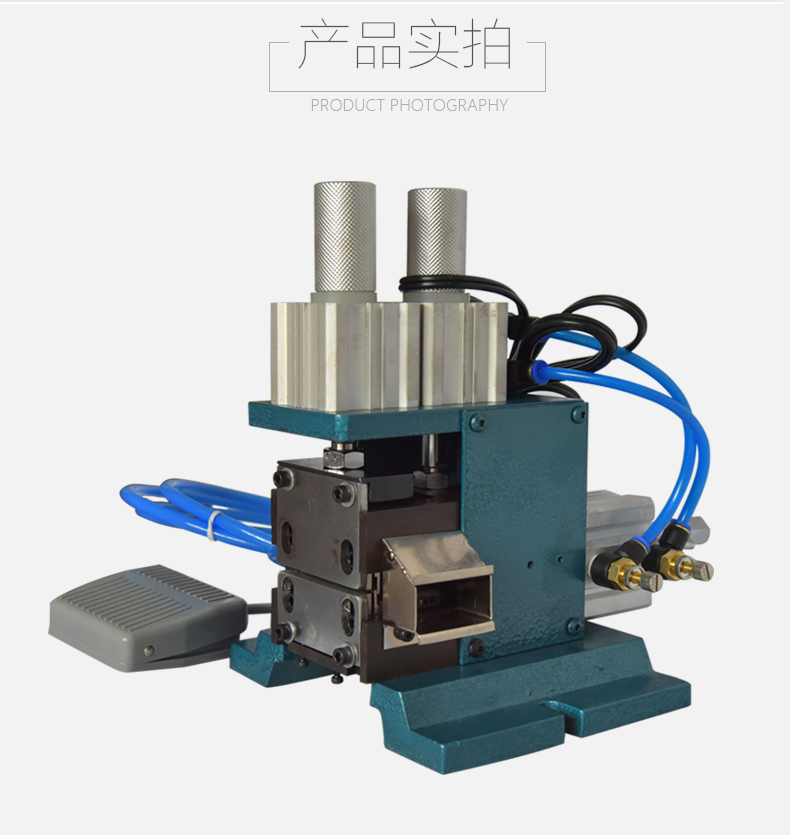

 4. 如图,两个微调螺母是操作关键：将螺母中间之无头螺丝松开，螺母1控制上夹块上下;螺母2控制刀模的上下，以针对粗细不同之线材，将螺母往上调（逆时针）即为紧，往下调（顺时针）即为松。

 5.  调试OK即锁紧中间之无头螺丝，尾部主气缸为拉线气缸，行程调节螺母为调整气缸行程用，往前则行程愈短（如半剥时）,往后则愈长，剥皮长度调整OK即将固定螺母锁紧。气缸上两个调气阀前后分别为调整剥皮.返回之速度，速度应适中能正常使用即可。

 6.  双刀机型之使用基本同上一致，针对线材需一次切剥成型而设计,需注意以下几点：

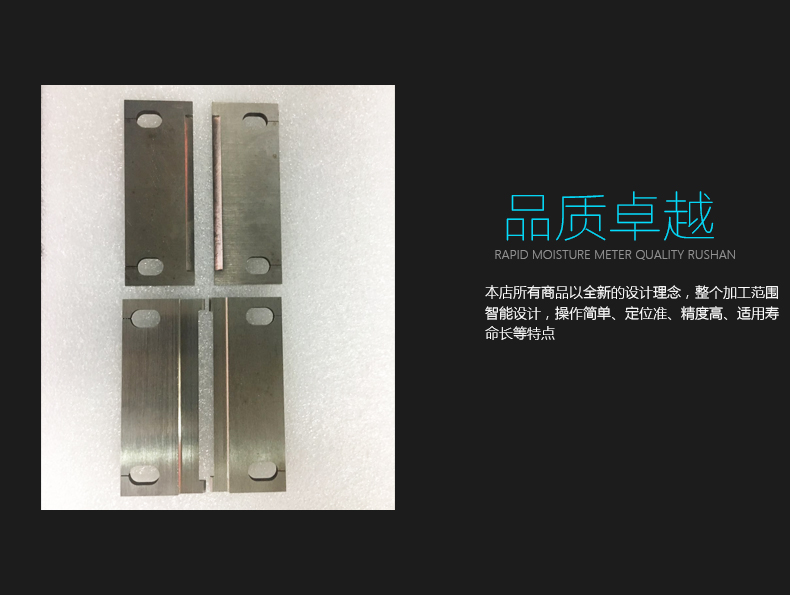

  a) 未加垫片时切刀与剥皮刀刀口之间距离为1.5mm(剥皮长度亦同);

  b) 增减垫片时千万注意上下厚度一致，以免刀模碰撞，损坏;

  c) 根据剥线长度增减垫片，如剥皮3.0mm时，装上一付1.5mm垫片，则1.5+1.5=3.0mm;

  d) 剥皮较长时将切刀取下，即可单刀使用,剥皮长度由档线块控制;

保养说明

  1.长期保持清洁;

 2.滑轨为主要活动部分，一天加一次润滑油;

 3.夹线块保持清洁不沾油污，以保持夹线之力度;

 4.完毕切断电源与气源;

 5.在气源处配备滤水装置
