一、生产线主要技术技能
1. 概述
GH50A型高频直缝电焊钢管生产线主要用于生产直径Ф19－Ф76mm壁厚0.7－2.75mm及相应方管、矩形、异型管专用设备。设备组成从原带钢<卷料>至切断落管为止，制管速度随着制管规格变化作相应的调整，该生产线各单机在消化吸收国内外同类设备的基础上，结合国内、国际市场创新设计，操作维修方便，设计水平和制造质量在全国处领先地位，在结构和精度上达到近几年引进机组水平。本设备加工质量和装配精度较高，采取合理的轧辊模具孔型，可以生产精度较高的高频焊接钢管。
2. 原材料
适用带钢材质为普碳钢Q195、Q235、16Mn等热轧或冷轧带钢卷（符合GB700-88或GB1591-88）
带钢宽度：60－240mm（±0.2mm）
带钢厚度：0.7－2.75mm（符合GB708-88）
3. 制管范围
直径：Ф19－Ф76mm （±0.05mm）
壁厚：0.7－2.75mm（方管、异型管≤2.5mm）
4. 机组生产方式：连续式
5. 焊接方式：高频感应焊、高频功率150KW
6. 制管速度：20－75m/min
7. 生产线用电总功率：300KW
二、生产线工艺流程
原料（带钢卷）－上料－储料仓－喂入成型－高频焊接－刨疤－冷却水套－定径矫直－飞锯切断－落料（人工堆垛包扎）－检验－入库
三、机组配置
|
序号 |
设备名称 |
单价（人民币/元） |
金额（人民币/元） |
备注 |
|
1 |

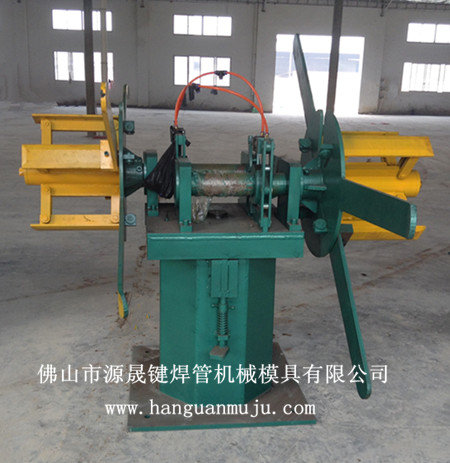

双面涨紧式上料架 |
|
|
|
|
2 |

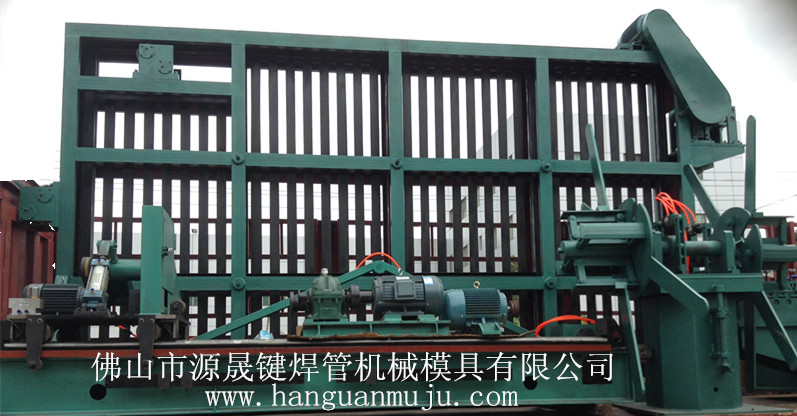

笼式储料仓 |
|
|
2.7*5.5m |
|
3 |

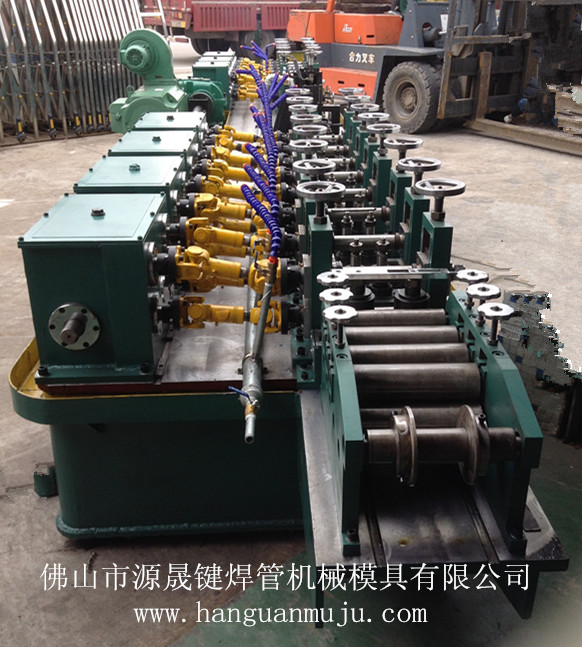

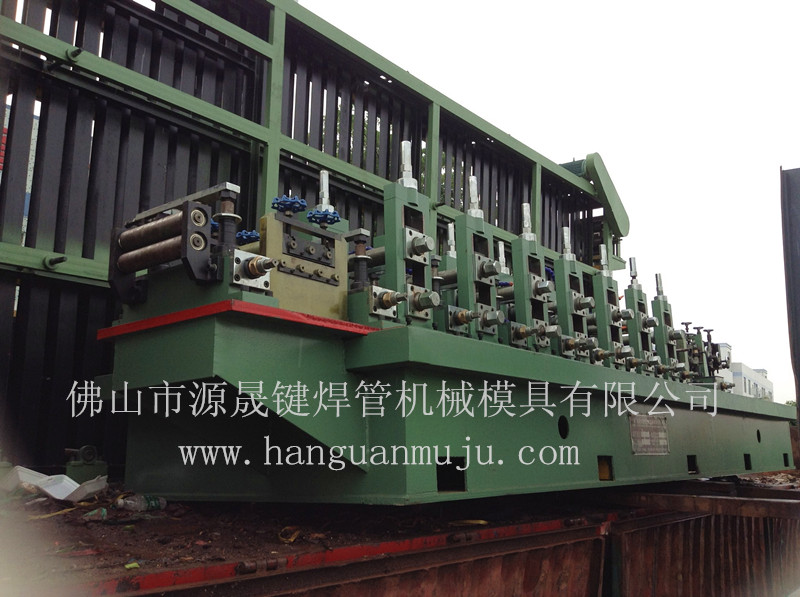

成型——定径主机 |
|
|
|
|
4 |

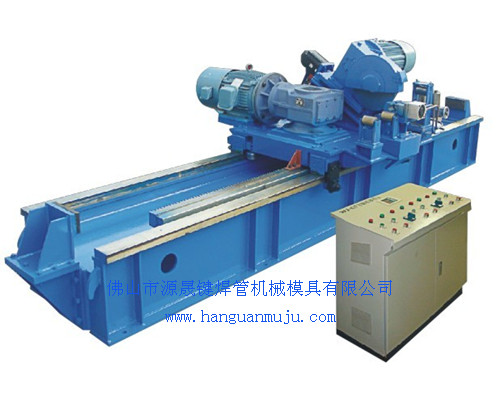

电脑飞锯 |
|
|
沈阳工业学院 |
|
5 |
下料管道 |
|
|
8米 |
|
7 |
150KW固态高频及直流拖动 |
|
|
河北天益兴 |
|
|
||||
