JUKI异型插件机是日本东京重机JUKI株式会社研发多年推出的全自动异型元件贴插设备。自2011年向OMRON公司销售全球首台异型插件机后，佳能、三星、三菱、TPV等世界知名企业也在工业自动化的浪潮下跟进购买JUKI异型插件机。JUKI异型插件机的热销也使更多设备制造企业参与，但他们始终没有打开市场。原因就是JUKI异型插件机独有的激光识别专利，能在提高元件识别速度的同时完美解决了元件引脚缺陷问题。市场的检验使得JUKI异型插件机在技术和市占率上遥遥领先同类型异型插件机（富士康、伟创力，捷普，格力、美的、奥克斯、万和、创维、海信、TCL、海尔、技嘉、华硕、普联、共进、许继等众多行业标杆企业均选用JUKI异型插件机）。JUKI异型插件机的高精度、高可靠性、高效率、高稳定性、高性价比的特点，使JUKI异型插件机逐步成为全球异型插件机行业风向标品牌。

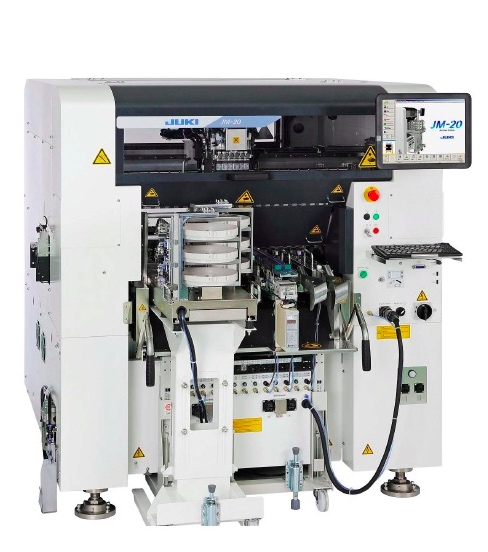

精巧、高效能、通用贴插机 JM-20
|
传送规格 |
基板尺寸 |
L基板 |
410×360mm (1次夹紧) 800×360mm (2次夹紧)长尺寸基板(选项) |
||
|
XL基板 |
410×560mm (1次夹紧) 800×560mm (2次夹紧) |
||||
|
传送流向 |
向右流动、向左流动 |
||||
|
传送基准 |
前面基准 |
||||
|
基板传送高度 |
标准 |
900mm ±20mm选项:950mm ±20mm |
|||
|
EN机为 |
950mm ±20mm |
||||
|
元件高度 |
插入贴装元件 |
EC规格 |
0.09~28mm |
||
|
UC规格 |
0.09~55mm |
||||
|
表面贴装元件 |
EC规格 |
0.09~25mm |
|||
|
UC规格 |
0.09~55mm |
||||
|
元件尺寸 |
激光识别 |
0603~□50.0mm |
|||
|
图像识别(选项) |
54mm视野摄像机 □3~□50.0mm 27mm视野摄像机1.0×0.5~□24mm |
||||
|
元件重量 |
最大200g |
||||
|
|
插入贴装元件 |
吸取 |
0.8秒/元件(4,500CPH相当) |
||
|
夹持 |
1.3秒/元件(2,770CPH相当) |
||||
|
表面贴装元件 |
芯片元件 (IPC9850) |
EC规格 |
12,700 CPH |
||
|
UC规格 |
10,000 CPH |
||||
|
图像识别 |
L基板 |
4,200 CPH |
|||
|
XL基板 |
3,500 CPH |
||||
|
贴片精度 (表面贴装元件) |
激光识别 |
±50μm(Cpk≧1) |
|||
|
图像识别 |
±40μm |
||||
|

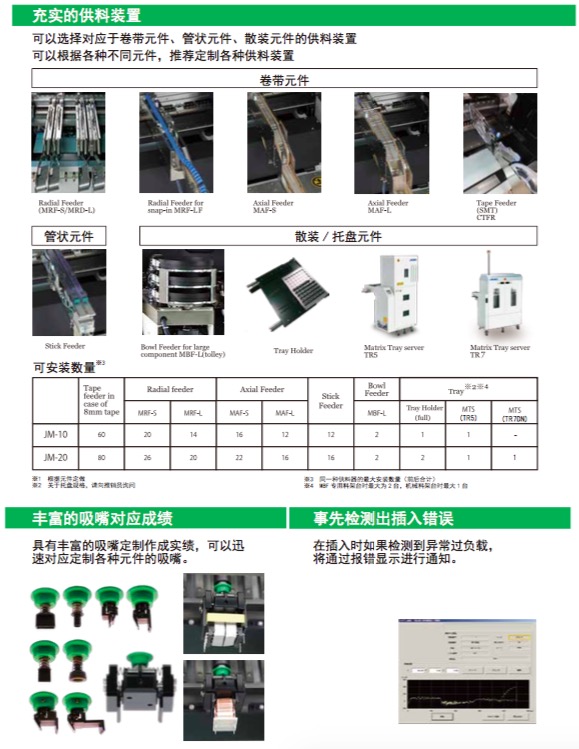

元件装载数 |
径向供料器 |
MRF-S |
最多26品种(使用前/后侧时) |
||
|
MRF-L |
最多20品种(使用前/后侧时) |
||||
|
圆型供料器 |
MBF |
最多12品种(使用前侧2台时) |
|||
|
带式供料器 |
最多80个品种 (按8mm带式换算，使用前侧/后侧台架时) |
||||
|
托盘服务器 |
MTS |
最多40品种(使用后侧1台时) |
|||
|
对应语言 |
中语、英语、日语 |
||||
|
EN规格 |
对应 |
||||
|
|
|
|
|
|
|
