江苏定制发动机组尾气净化器

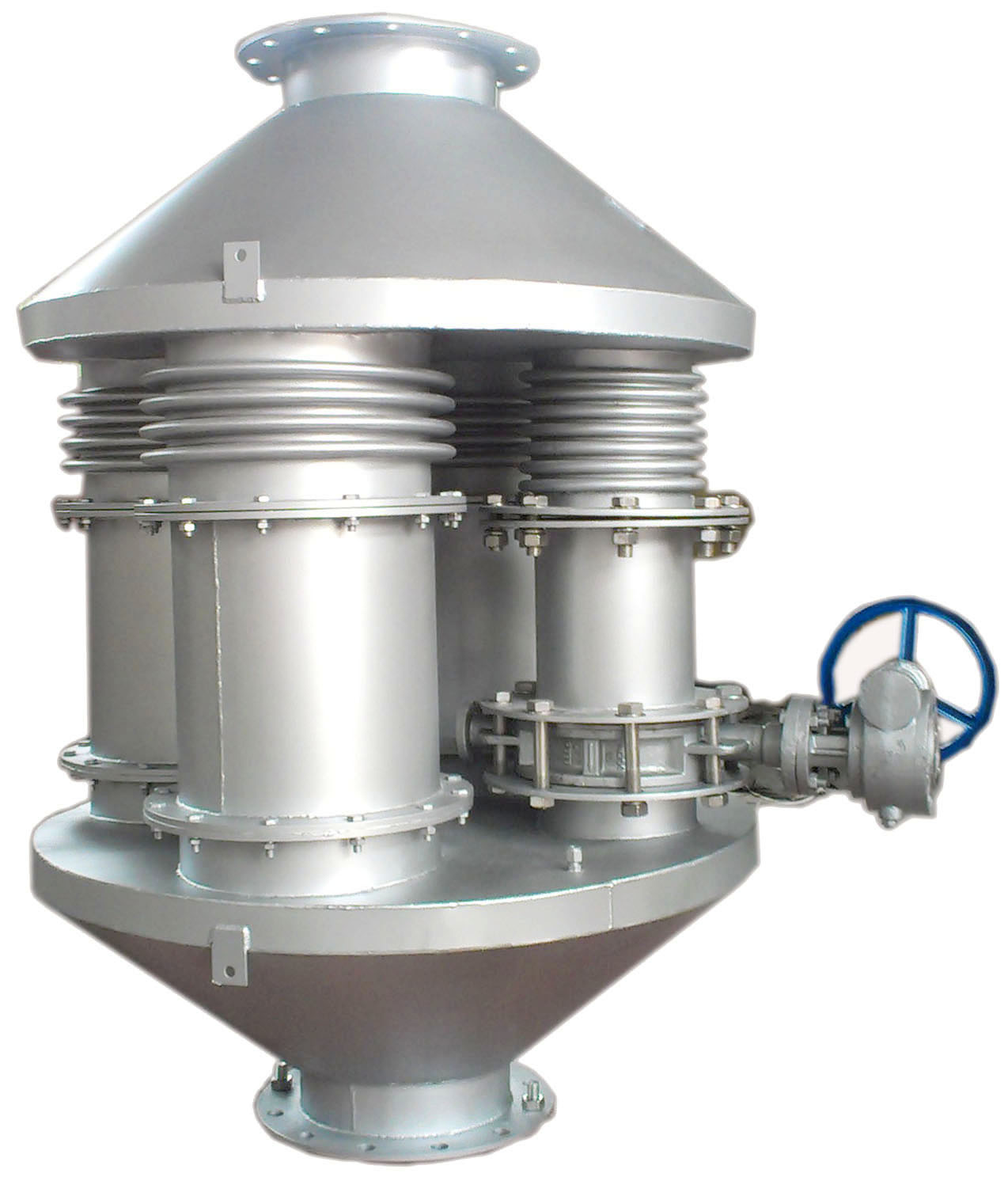

SFD140Z型-自动控制型尾气净化器产品介绍 概述 SFD140Z型尾气净化器以壁流式蜂窝陶瓷颗粒捕集器（DPF）为核心过滤部件,可高效去除柴油发电机组内排放出来的颗粒物（黑烟及其它可溶性有机物），并有一定的消音功能。经尾气净化器净化后的发电机组尾气可达林格曼黑度一级以下。 PM去除率：90%-99% 消音效果: 可替代一级消音 性能特点 ? 黑烟处理明显，不透光率接近于零（林格曼黑度一级以下） ? 系统使用的滤心为壁流式蜂窝陶瓷滤芯，可清理，反复使用 ? 设计有自动安全旁通，保证在异常情况下发电机组正常工作 ? 进排气口使用法兰对接，安装更简便 ? 干式净化，安装空间小 ? 低能耗，使用成本低 ? 配有数字压力仪表，及时反应滤芯工作状态 ? 声光报警，更直观、便捷地提醒滤芯再生 组成结构 部件名称 型号规格 数量 单位 备注 进气组件 J2-140 1 件 排气组件 P2-140 1 件 旁通组件 DN200 2 套 可根据项目情况调整 颗粒捕集器 DPF286*305 7 个 压力传感器 0-140 1 个 压力导管 Φ8 1 根 控制柜 Z 1 个 技术参数 参数项 单位 参数值 备注 适用发电机组功率 kW 1000-1400 适用发电机组排量 L ≤70 黑烟去除率 % 90-99 消音效果 dB 15 封装材质 - 不锈钢 捕集器材质 - 壁流式蜂窝陶瓷 捕集器数量 个 7 捕集器体积 L 140 初始背压 KPa ＜3kPa 提示再生压力值 KPa 10kPa 可调 强制再生压力值 KPa 15kPa 可调 再生提示方式 - 蜂鸣器+报警器 旁通控制类型 - 自动+手动+时间控制 外观尺寸(长*宽*高） mm 2150*1150*1850 依项目具体情况略有变化 参考重量 Kg 670 依项目具体情况略有变化 安装方式 - 吊装、法兰对接 净化原理 该净化器的核心净化部件为壁流式蜂窝陶瓷颗粒捕集器（DPF），DPF为多孔蜂窝陶瓷，整体呈圆柱型蜂窝状，且端面为相间堵孔。当发电机组的尾气从入口经过DPF时，其中的清洁空气（含HC、CO等气体）会通过DPF的内壁经相邻通道排出；而尾气中的颗粒物（黑烟）则会被截留在通道内或蜂窝壁面内。 设备主体安装 SFD140Z型尾气净化系统的进排气口均使用国标法兰，根据项目具体要求定制，可以与发电机组的排烟管道直接对接。安装时，若消音装在净化装之前，请确保消音中的消音棉不会脱落，以防堵塞滤芯。 图七 安装示意图 图八 安装实例图
