供应手动双闸阀手动双闸阀价格手动双闸阀厂家电话手动双闸阀制造商

产品介绍

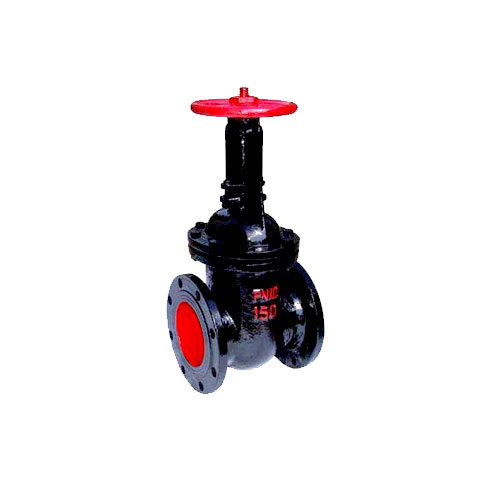

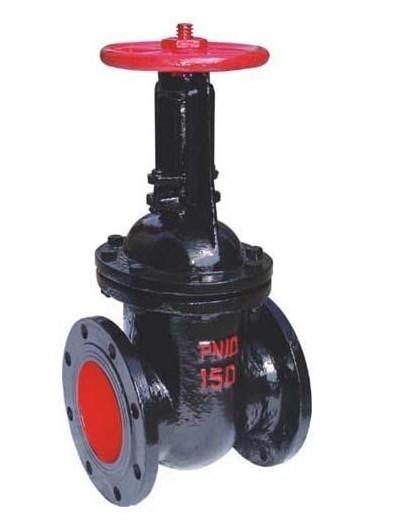

Z44H、Z44Y 型 PN16~PN160 钢制平行式双闸板闸阀：手动、法兰连接、明杆平行式刚性双闸板，阀座密封面材料为堆焊不锈钢（Z44H）、堆焊硬质合金（Z44Y），公称压力 PN16~PN160，阀体材料为碳素钢（Z44H-16C~160C Z44Y-16C~160C）、铬钼钢（Z44Y-16I~160I）、不锈钢（Z44Y-16P~160P Z44Y-16R~160R）的闸阀。

产品特点

本闸阀适用于介质为水、污水的管路上作闭路设备用，不允许作调节调节流量和排空使用。广泛适用于化工、制药、电力等行业。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。我厂可生产平行式双闸板闸阀、平行式单闸板闸阀、明杆平行式双闸板闸阀、明杆平行式单闸板闸阀。

技术参数

主要零件材料：

零件名称	材料
零件名称	Z44T-110	Z44W-10
阀体、阀盖、阀轮	灰铸铁	灰铸铁
阀板	灰铸铁+黄钢	灰铸铁
阀杆	碳钢	碳钢
丁楔	铸钢	铸钢
阀杆螺母	青钢	青钢

yle="text-align: center;">

外形尺寸和连接尺寸：

型号	公称通径DN（mm）	尺寸								重量（kg）
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do	重量（kg）
Z44T-10 Z44W-10 Z44H-10 Z44F-10	40	165	145	145	85	18-3	4-18	240	135	16.5
	50	180	160	160	100	20-3	4-18	260	180	20
	65	195	180	180	120	20-3	4-18	300	180	25.5
	80	210	195	195	135	22-3	4-18	345	200	31
	100	230	215	215	155	22-3	8-18	395	200	47
	125	255	245	245	185	24-3	8-18	478	240	64
	150	280	280	280	210	24-3	8-23	558	240	100
	200	330	335	335	265	26-3	8-23	720	320	144
	250	380	390	390	320	28-3	12-23	845	320	-
	300	420	440	440	368	28-4	12-23	990	400	-
	350	450	500	500	428	30-3	16-23	1100	400	-
	400	480	565	565	482	32-3	16-25	1200	500	-
	450	510	615	615	532	32-3	20-25	1300	500	-
	500	540	670	670	585	34-3	20-25	1500	500	-
