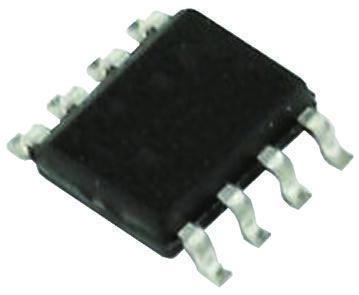

TVS 二极管阵列 SMDA24C-7.TBT 双向, 300W, 43V, 8针 SOIC封装
产品详细信息
SMDAxxC 系列，双向 TVS 阵列保护四条线路
300 W 峰值脉冲功率 (tp = 8/20μs)
瞬时保护，用于数据线路，符合：
IEC 61000-4-2 (ESD) ±15kV（空气），±8kV（触点）
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5（照明）12A (8/20μs)
双向保护

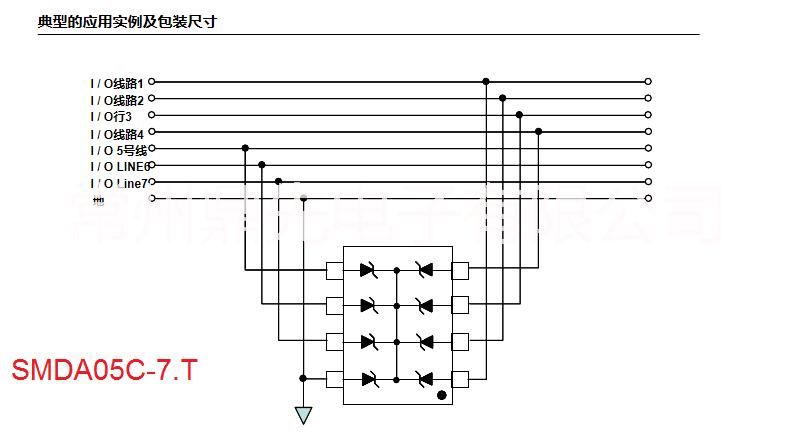

保护四个输入/输出线路
低漏泄电流
制造商零件编号：SMDA24C-4-2/TR7
描述：TVS DIODE 24VWM 55VC 8SOIC
系列：TVSarray
双向通道：4
电压 - 反向关态（典型值）：24V
电压 - 击穿（最小值）：26.7V
电压 - 箝位（最大值）@ Ipp：55V
电流 - 峰值脉冲 (10/1000μs)：5A（8/20μs）
功率 - 峰值脉冲：300W
不同频率时的电容：35pF @ 1MHz
工作温度：-55°C ~ 150°C（TJ）

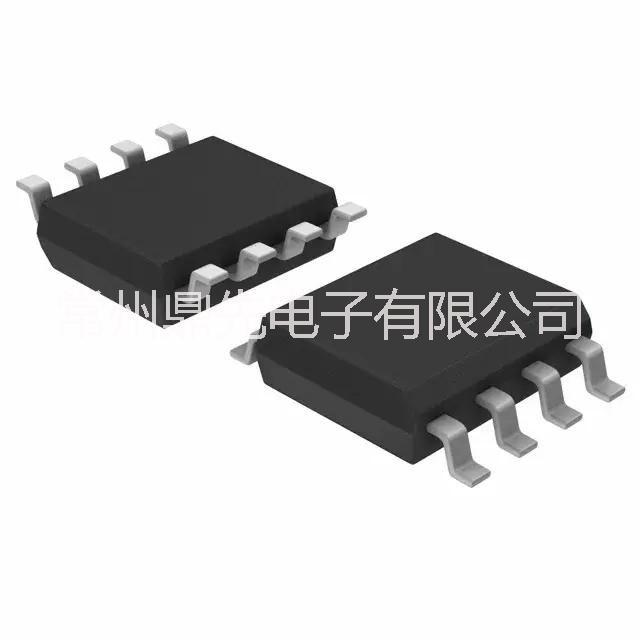

封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：SO-8
SMDA03C-7 SMDA05C-7 SMDA12C-7 SMDA15C-7 SMDA24C-7
|
PART NUMBER |
DEVICE MARKING |
STAND OFF VOLTAGE VWM VOLTS |
BREAKDOWN VOLTAGE VBR @1 mA VOLTS |
CLAMPING VOLTAGE VC @ 1 Amp (FIGURE 2) VOLTS |
CLAMPING VOLTAGE VC @ 5 Amp (FIGURE 2) VOLTS |
LEAKAGE CURRENT ID @ VWM ?A |
CAPACITANCE (f=1 MHz) @0V C pF |
TEMPERATURE COEFFICIENT OF VBR áVBR mV/°C |
|
MAX |
MIN |
MAX |
MAX |
MAX |
TYP |
MAX |
||
|
SMDA03C-7 |
SDL7 |
3.3 |
4 |
7 |
9 |
200 |
300 |
-5 |
|
SMDA05C-7 |
SDB7 |
5.0 |
6.0 |
9.8 |
11 |
40 |
200 |
1 |
|
SMDA12C-7 |
SDD7 |
12.0 |
13.3 |
19 |
24 |
1 |
75 |
8 |
|
SMDA15C-7 |
SDF7 |
15.0 |
16.7 |
24 |
30 |
1 |
70 |
11 |
|
SMDA24C-7 |
SDH7 |
24.0 |
26.7 |
43 |
55 |
1 |
35 |
28 |
