商品详细描述

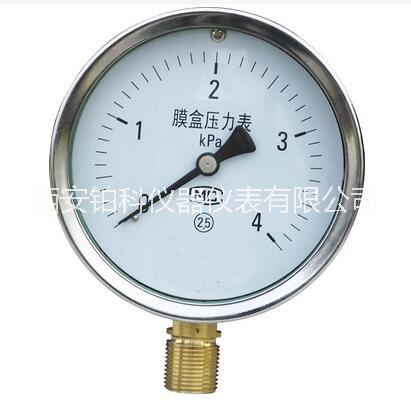

膜盒压力表适用于测量对铜合金不起腐蚀作用，无baozha危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，本仪表可以就地安装并现场指示。

YE-75膜盒压力表具有体积小等特点，已批量出口日本等国家。
主要技术指标
· 标度范围、等级及重量

型 号

标 度 范 围kPa

等级基本误差限±%

重 量kg

正 压

负 压

正负压

YE-75
YE-100
YE-150

0~1.6
0~2.5
0~4
0~6*
0~10*
0~16*
0~25*
0~40*

-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0-40~0

-0.8~+0.8
-1.2~+1.2
-2~+2
-3~+3
-5~+5
-8~+8
-12~+12
-20~+20

2.5

 0.5

注：YE-75、100仅生产带*规格

工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80％，并且周围空气中不含有腐蚀仪表的有害气体。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4％／10℃。
· 导(测)压系统及外壳等主要零件的材质

零 件 名 称

材 料 牌 号

接 头

黄铜HPb59-1

膜 盒

锡青铜QSn6.5-0.1

齿轮传动机构

铜HPb59-1

表壳、罩壳

冷轧钢板20

结构原理

仪表由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。

仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

外形尺寸 单位:mm

型 号

D

H1

L

d

h

□S

YE-75

φ77

71

14

M16×1.5

14

□17

YE-100

φ100

90

20

M20×1.5

17

□22

YE-150

φ150

118

20

M20×1.5

17

□22
