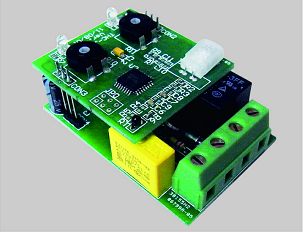

THC-J20Z温湿度开关

适用领域

加湿器、除湿机、空调、汽车除霜器、温湿度控制设备、自动通风设备、机房等

产品特点

模糊控制,温度检测控制精度为±1℃;湿度检测控制精度为±5%RH;小型化,适合多种场合应用;长时间工作稳定可靠,有良好的耐气候性和耐久性。

性能指标

温度敏感元件:进口NTC电阻

湿度控制范围:30~90%RH

湿度敏感元件:进口湿敏电阻

湿度控制精度:±5%RH

输出方式：继电器输出;最大负载:220V/10A

湿度控制回差:1%RH

供电电压：AC110V/AC220V(出厂可选)

长期稳定性:1%RH/年

功耗：<0.5W

响应时间：<15s(1m/s风速)

温度控制范围:0~60°C

产品尺寸:62mm X 40mm X 25mm

温度控制精度:±1°C

产品功能

1.环境温度高于设定温度(电位器R1 1逆时针扭到最小值)时,继电器B端接通N线、绿色指示灯亮、风扇运转降温。

2.环境温度低于设定温度(电位器R1 1顺时针扭到最大值),且环境湿度高于设定湿度(电位器R10逆时针扭到最小值)时,继电器K端接通N线、红色指示灯亮、加热器运转除湿。

3.环境温度低于设定温度(电位器R1 1顺时针扭到最大值),且环境湿度低于设定湿度(电位器R10顺时针扭到最大值)时,继电器B端接通N线、绿色指示灯亮、风扇运转排气。

接线图
