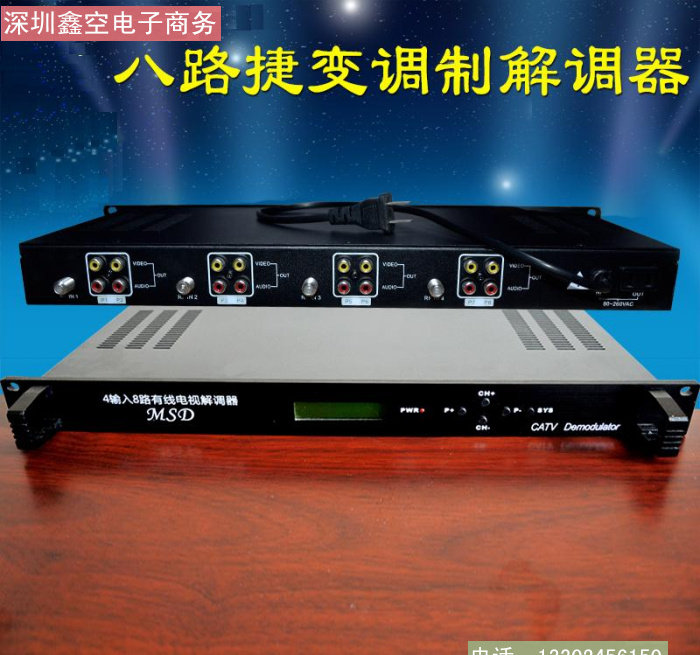

美视达8路调制解调器

8路调制解调器 RF转AV 模拟电视解调器，同时解调8路模拟信号

一路输入，也可以输出8路音视信号，为什么要采用4路RF输入呢 ？
答：大部分使用多路解调器的用户都是用来接收空中无线射频信号！都来自不同的方位发射塔！单输入的不足之处是总是出现不能同时很好的接收多方位的信号！总是顾此失彼！多路输入采用的是独立双路解调模块为一组，维修更换方便！不需因为坏了一个要更换8路主板！大大节约维修成本！最关键一点是可以多架天线接收不同方位的信号输入独立解调模组达到清晰无网纹重影的的效果，即使要变换单信号源也简单！只需要外接一个4分配就能灵活实现！
400D经济型八合一电视解调器简要使用说明
〈一〉概述：
   真正的四路输入，八路输出，可接四个不同方位的地面天线信号 ，直接射频输入音视频输出，可直观接入调制器转成模拟信号输出。
 400D电视解调器是属于有线电视前端设备，能够同时接收八路开路电视信号，其解调输出的视频信号和音频信号可直接送入前端调制器，从而实现将开路电视信号转入有线电视闭路系统。
〈二〉特点：
 〈1〉、采用频率合成技术，CPU控制，可选择各通道的输入频道。
 〈2〉、频率稳定，调谐方便、准确。
 〈3〉、操作方便，一次接好，长期不用调整。
 〈4〉、视频和音频输出均为标准信号。
 〈5〉、输入频道由面板上的液晶智能显示模组直接显示。
 〈6〉、采用一体化调谐器，整机具有高可靠性和高温度稳定性等特点。
 〈7〉、采用豪华型标准机箱。
 〈8〉、可以兼容多种的制式。
〈9〉、内部电源采用高动态范围的开关电源
 〈10〉、也可根据客户要求订制四合一的电视解调器。
〈三〉主要性能参数：（见下表）

〈三〉安装及操作说明：
1、致CATV系统安装者
本短文乃提醒CATV系统安装者注意于NEC文献820-40中载有正确之接地准则。其中更明确指出电缆接地应与建筑物接地连接，并尽可能靠近电缆入口。
2、开封处理
每一机器皆已组装完成，接线并测试完毕，并以适当包装后，交付运送。开封时请注意所有配件是否已由包装材料中取出。
3、机构检视
检视机器前后部，是否清洁，配件并无遗失、损坏。
4、运输中损坏                                                                                                                        万一开封后，发现机件受损请立即会同运送者提出声明，并填妥完整之损坏报告，副本寄至公司，本公司将告知如何处理。
5、采用整体装设架方式设计，以供装设于标准19￠机柜。

《前面板说明》
、LCD液晶显示模组：用来显示当前通道的输了频道，频率及制式。
、通道选择键：用来选择当前的操作通道号。
、UP键：调节当前通道的频道向上加1。
、DOWN键：调节当前通道的频道向下减1。
、指示灯：指示当前操作的通道号。

《2》、后面板说明：
、电源220V（AC）输入。
、电源插座：220V（AC）输出。
、射频输入：F型BNC插座。
、各通道视频输出。BNC型阴插座。
、各通道音频输出。BNC型阴插座。
、射频输入电平调节。
6、将空中的开路电视信号，经过天线接收，如信号过大或过小，可外加率减器或天线放大器，再由电缆传到解调器输入口，使解调器的输入电平为60~80dBmV。
7、把解调器输出的视频、音频信号用对接线连接到前端调制器的视频输入口和音频输入口。
8、多个解调器使用时，可把上方解调器的电源插头插入下方解调器的“<2>”中，把最后一个解调器的电源插头插入供电板中；单个解调器使用时，可将电源插头直接插入供电板中。
9、解调器要有良好的接地。
