美视达单路邻频双声道调制器

厂商 ：深圳市南山区鑫空电子商行

广东 深圳市
  • 主营产品：
  • 调制器
  • 有线前端
  • 放大器
联系电话 ：15814636926
商品详细描述

单路邻频双声道调制器 射频转换器固定频率有线数字电视调制器

1.什么样的调制器叫做捷变频调制器？

能够在电视频道带宽范围内任意调节频率的调制器叫捷变频调制器，价格高出固定调制器很多！

2什么叫做邻频调制器？

我国电视频道为8M带宽，由一个视频载波和一个声音载波组成。所以频道能按顺序无间隔排列，隔频则由普通简单电路组成，成本极低，所调制出来的信号为双边带占用13M带宽所以只能间隔排列浪费中间频道为代价。

3.邻频和隔频相比较优势在哪里 ？

邻频排列可以相邻无需中间隔开一个频道所以相同节目数量占用频道同比隔频低了一半，传输损耗少，可以相同频带可以做出多一倍的节目数量。这种方式更符合国家电视频道划分标准，属于广电级别指标，普遍用于庞大的用户群体！节目排序更有序，搜索存台不会间隔频道。

使用说明：

1.       频道设置：

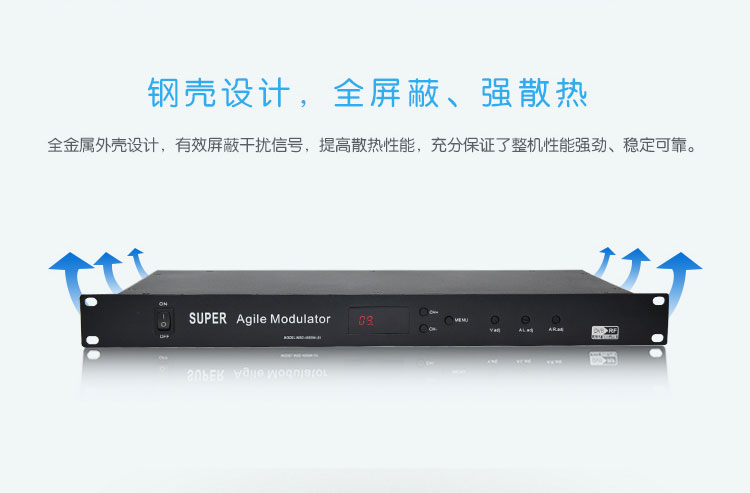

间歇性轻按CH+  CH- 可以从01至57频道循环。值得注意的是有的数字后面多个小数点表示增补频道，无点的表示标准频道。长按不放手的话就会连续递增或递减。注意组合系统时候不得2个频道相同，否则将会相互干扰掉信号导致2个频道不能正常输出。

2.       伴音制式设置：

3.       按选择键（FUN）LED数码管显示sb然后按递增（CH+）或者递减（CH-）数码管显示4.5/5.5/6.0/6.5设置完成后按（FUN）显示CH表示回到频道显示状态。

4.       AV比设置：

按选择键（FUN）LED数码管显示AV 然后按递增（CH+）或者递减（CH-）数码管显示12或16db

设置完成后按（FUN）显示CH表示回到频道显示状态。

5．输出电平调节：

   调制器后面4组相同模块有4个标识RF adj的红色旋钮就是输出射频衰减器，可以0-20db电平调节，以达到每路电平大小一致的目的。逆时针为减小，顺时针为增大。当调到最大或最小点后会产生咯哒响声表示已到位了，不能调了！

5.       信号混合

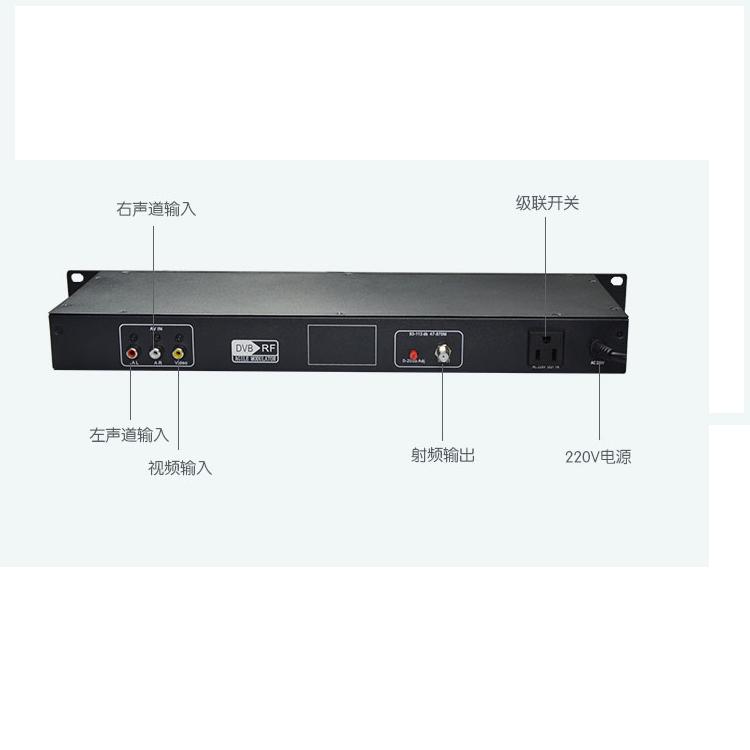

本机采用独立输出，把4个输出口连接到同一个混合器混合至一路输出。



产品规格参数

输出频率范围

MHz

JB型47-870MHZ  全频道捷变可调

射频输出电平

dBμV

≥113 +-3db

寄生输出抑制比

dB

≥65（射频输出最大时）

射频输出端反射损耗

dB

≥13

视频调制度

%

87.5（视频输入电平1Vp-p）

视频带内平坦度

dB

±3db

微分增益

%

≤3

微分相位

°

≤3

视频信噪比

dB

≥60

色/亮时延差Δτ

ns

|Δτ|≤45

图像、伴音频率间距

KHz

6500±2（PAL-D/K）全球制式可调

图像载频准确度Δf

KHz

≤5（VHF）；≤10（UHF）

音频载响

dB

≤1.5

音频总谐波失真

%

≤1

音频信噪比

dB

≥60

电源供电

V

80-260±10%AC

功率消耗

W

12 +-0.5

环境温度

℃

5—50

相对湿度

%

≤85

外型尺寸

mm

483*130*45

重量

KG

2
