聚氨酯灌封胶4500

聚氨酯灌封胶4500

一、特点

1.双组份室温固化，使用方便；

2.良好的密封性，极佳的耐候性；

3.优异的化学稳定性。

二、技术指标

项目

4500 A

4500B

外观

褐色液体

1.13±0.05

40±10

黑色或指定色粘稠液体

1.40±0.05

2000±500

比重

粘度mPa.s（25℃）

三、使用工艺

配合比例（重量比）

A﹕B = 20：100

20～50min

可使用时间（100g混合量/25℃）

固化时间（25℃）/（60℃）

24hr/2hr

四、固化物特性

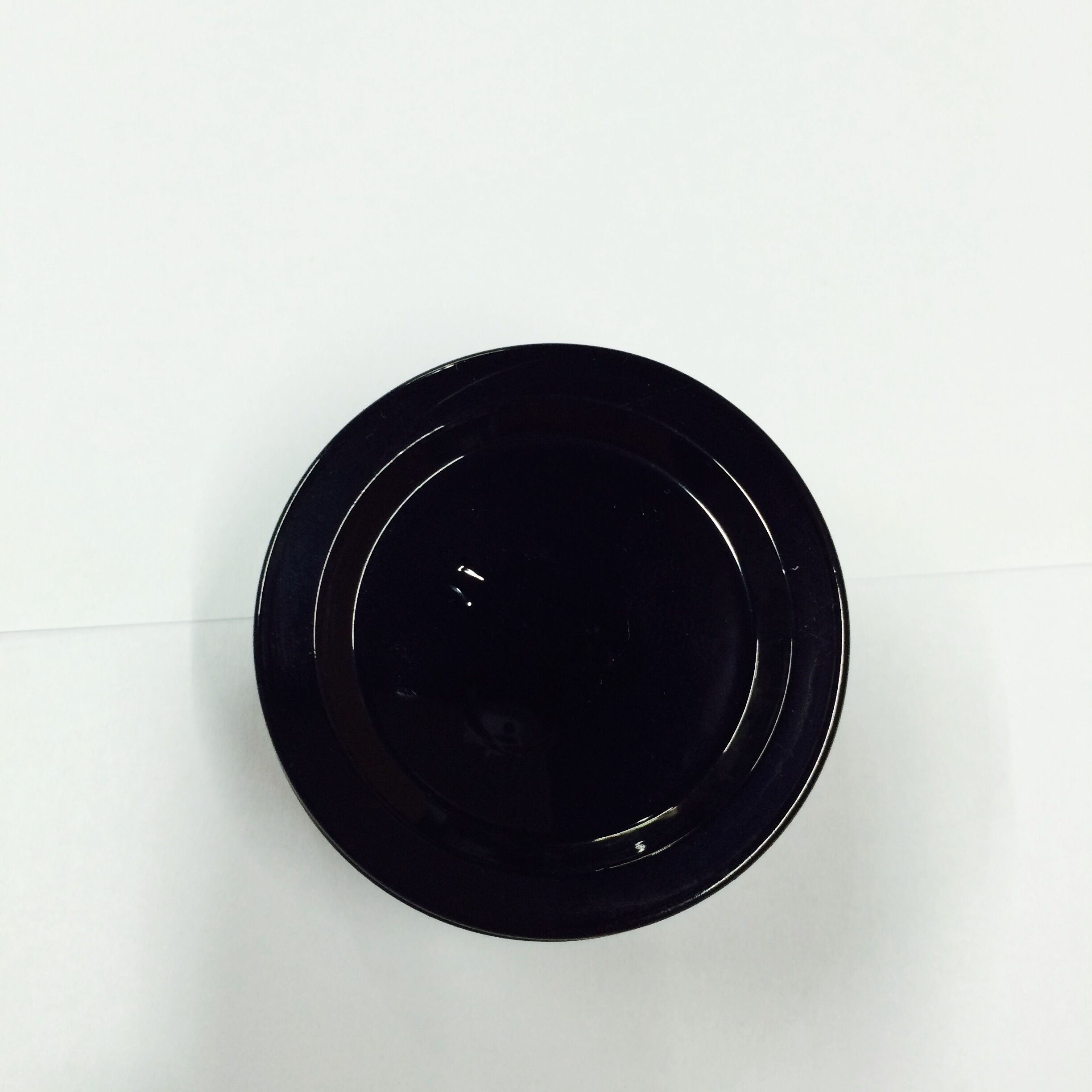

颜色

黑色或指定色

80±10

硬度SHORE A

吸水率（24hr，25摄氏度） ＜0.3%

体积电阻率（Ω·cm）

表面电阻率（Ω）

拉伸强度（Mpa）

＞1.0×1014

＞1.0×1013

＞3

断裂伸长率（%）

＞50

导热系数（W/m·K）

阻燃性（UL94）

0.63～0.68

V-0

绝缘强度（kV/mm）

适用温度范围（℃）

＞20

-40～130（Class B）

五、使用方法

1. 手工操作，不要导入过多气泡；不能与水及潮气接触。保持混合器具以及灌封件的干燥。

2. 固化速度和混合的量及混合温度有关，量大或温度高时，固化时间会相对缩短。反之，固化时间

会加长。

3. 建议使用自动混合设备，可以按正确比例混合，不会导入空气泡。

4. 将主剂和固化剂按比例在短时间内混合均匀，在凝胶时间前使用完毕。

5. 固化前的树脂较易清理，固化后的树脂请使用专用清洗剂浸泡、软化、剥离。

6. 贮存或未使用完时，A组份和B组份必须密封保存。

六、注意事项

1.工作环境要注意通风，使用时避免物料与皮肤接触；

2.存放按一般化学品的基本要求：蔽光、干燥、通风；确保在贮存期限六个月内使用完毕。

3.建议客户在使用本产品时按此规格书进行实验或咨询我们的技术工程师。深圳市科达斯胶水

有限公司对本规格书具有最终的解释权。
