双轴电压工业倾角仪

      SVT620T是迈科传感科技开发一款模拟电压双轴倾角传感器。用户只需采集传感器的电压值就可以计算当前物体倾斜角度。内置(MEMS)固体摆锤，通过测量静态重力场的变化，转换成倾角变化，变化通过电压（0~10V，0~5V可选）输出。

      产品采用非接触式测量原理，能实时输出当前的姿态倾角，使用简单，无需找回相对变化的两个面安装。体积小，承受冲击震动能力佳，可应用机械和其他恶劣工业环境。

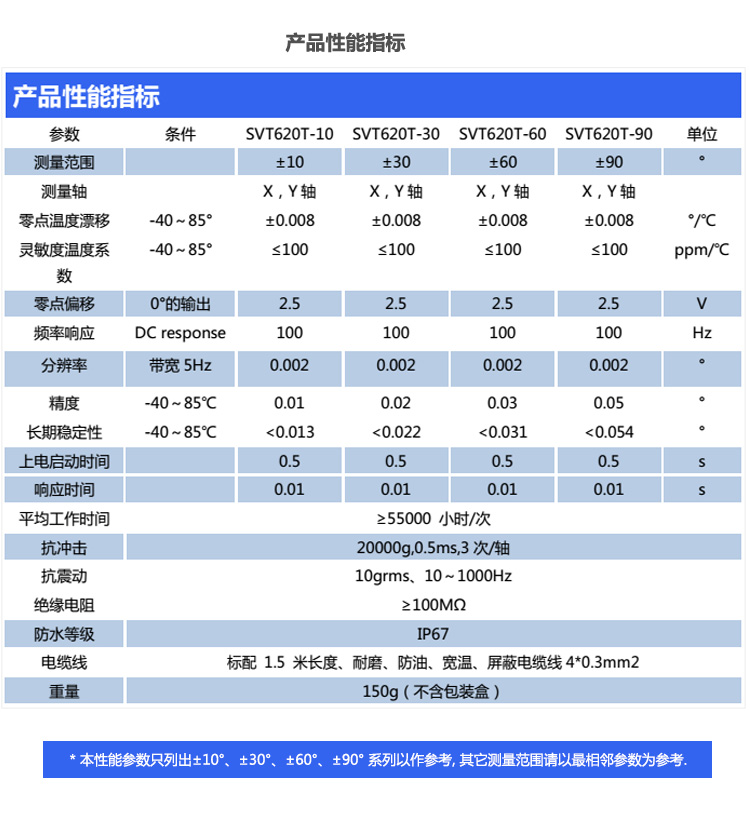

主要特性

●双轴倾角监测                                      ●全范围精度0.01°，分辨率0.001°

●输出0~5V，0~10V可选                     ●宽电压输入DC 9～36V

●宽温工作-40～+85℃                         ●量程 0～±90°(可选)

●高抗振性能>20000g                          ●IP67防护等级

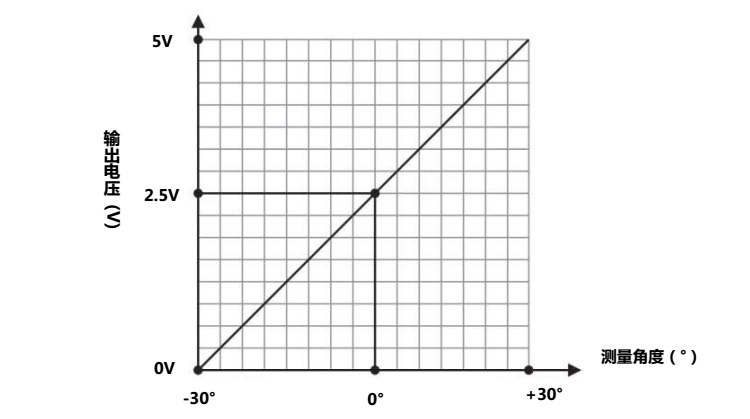

SVT620T输出为标准电压0~5V，0~10V，对应角度测量的范围；计算角度时只要按比率即可得到相应的角度值：

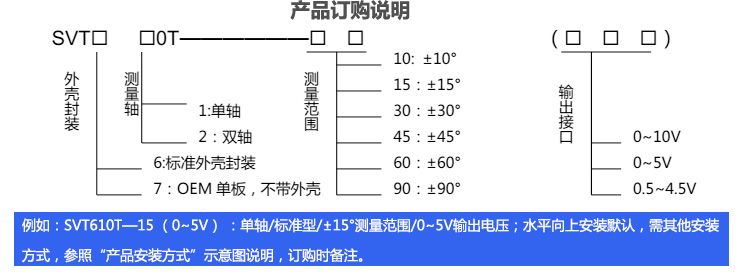

例如：SVT620T-30 (0~5V)：表示±30°测量范围，0~5V输出电压



产品尺寸图

       安装时应保持传感器安装面与被测目标面平行；本产品可水平安装也可以垂直安装（单双轴可选），安装方式请参考下面示意图：

产品安装方式

请按照正确的方法进行安装倾角传感器，不正确的安装会导致测量误差，尤其注意一“面”， 二“线” ：
1）传感器的安装面与被测量面固定必须紧密、平整、稳定，如果安装面出现不平容易造成 传感器测量夹角误差。见图 1、2
2)传感器轴线与被测量轴线必须平行，两轴线尽可能不要产生夹角。见图 3、4
