商品详细描述

不锈钢多级消防泵/恒压切线消防泵XBD12.0/6-65G*10多级恒压切线泵高扬程XBD12.2/5-65G*10

使用条件：

XBD-L消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等到部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座便于安装，增加泵运行稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡、泵的进出口法兰按1.6MPa压力设计，管路配套方便。

特点：编辑

1．泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

　　2．泵吸入口和吐出口均水平方向，简化了管路的连接。

　　3．多级式可根据需要，吸入口和吐出口可安装成同方向或90。、180。、270。几个不同方向以满足不同的连接场合。

　　4．泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。

5．泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

结构说明：

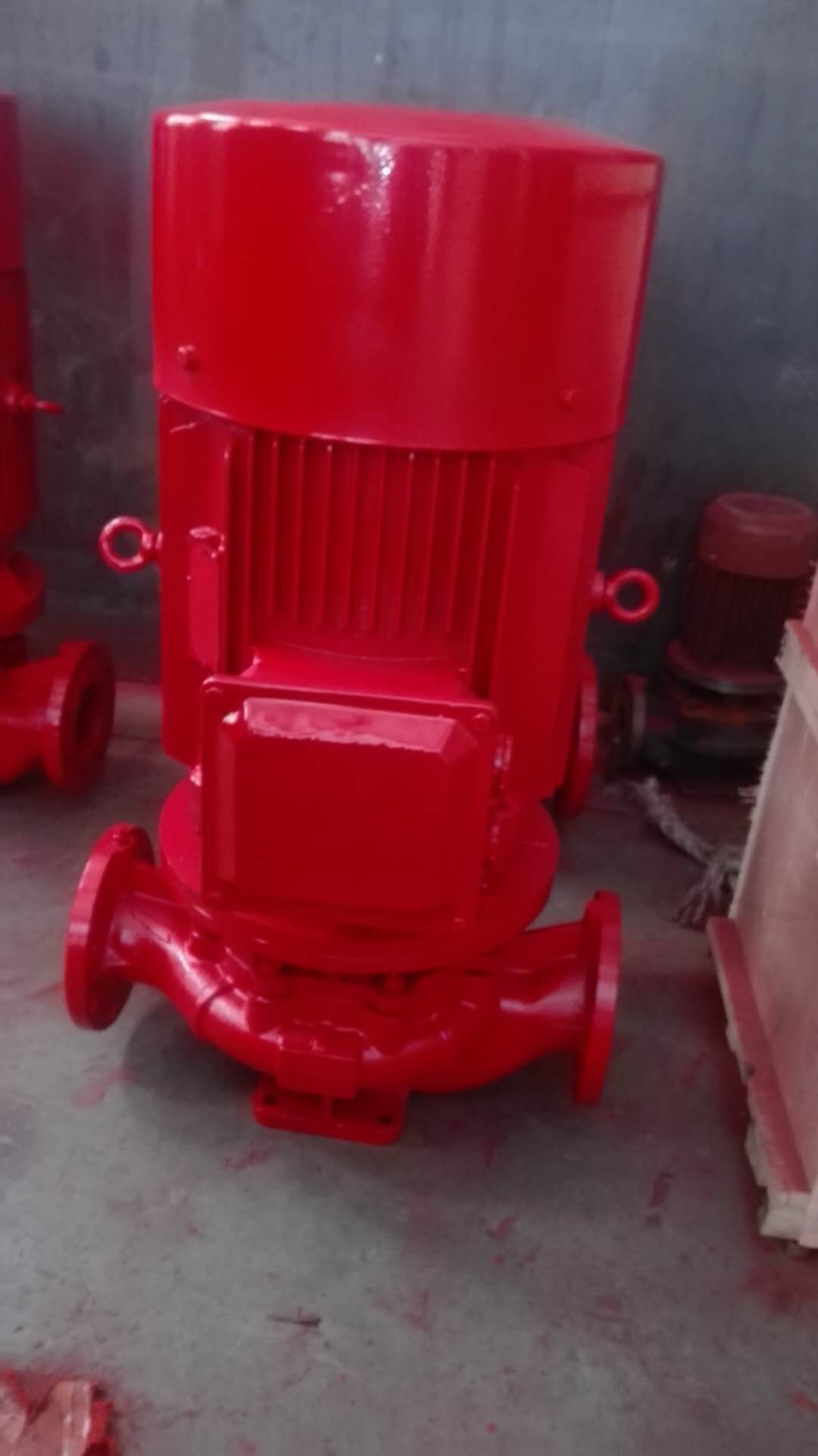

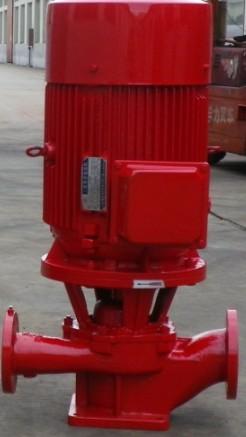

XBD-L型单级消防泵组结构见图。该泵由电机和泵两部分组成，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵为立式单级单吸离心式，进、出口设在同一水平轴线上，且口径规格相同可直接像阀门一样安装在管路的任何部位上，装卸方便，占地面积小。泵设有底座，增加泵安装的稳固性。泵体进、出口法兰上设有取压孔，可直接将压力表装上，以保证长期在额定性能范围运行。

XBD-L型单级消防泵安装说明：

1、安装时管路重量不应该承受在泵上，否则易顺坏水泵。

2、泵与电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便。

3安装时必须拧紧地脚螺栓，且每间隔一定时段应对泵进行检查防止其松动，以免水泵启动时发生剧烈振动而影响泵的性能。

4、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物（如石块、铁砂等），以免水泵运行时损坏过流部件。

5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程泵，为防止水锤，还应在出口闸阀前安装一只止回阀，以应对突发断电等失去动力事故。从而确保水泵在工况下运行，增长水泵的使用寿命

6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道。同时不得有漏水、漏气现象存在，以免

型号	流量Q (L/s)	出口压力 (MPa)	转速n (r/min)	功率P (Kw)	效率η (%)
XBD3.0/5-50(65)	5	0.30	2900	4	63
XBD3.2/5-50(65)		0.32
XBD3.4/5-50(65)		0.34
XBD4.6/5-50(65)	5	0.46	2900	7.5	58
XBD4.8/5-50(65)		0.48
XBD5.0/5-50(65)		0.50
XBD7.6/5-50(65)	5	0.76	2900	15	50
XBD7.8/5-50(65)		0.78
XBD8.0/5-50(65)		0.80
XBD11/5-50(65)	5	1.10	2900	30	40
XBD12/5-50(65)		1.20
XBD12.5/5-50(65)		1.25
XBD3.0/10-65(80)	10	0.30	2900	7.5	71
XBD3.2/10-65(80)		0.32
XBD3.4/10-65(80)		0.34
XBD4.6/10-65(80)	10	0.46	2900	15	67
XBD4.8/10-65(80)		0.48
XBD5.0/10-65(80)		0.50
XBD7.6/10-65(80)	10	0.76	2900	22	59
XBD7.8/10-65(80)		0.78
XBD8.0/10-65(80)		0.80
XBD11/10-65(80)	10	1.10	2900	37	54
XBD12/10-65(80)		1.20
XBD12.5/10-65(80)		1.25
XBD3.0/25-80(100)	25	0.30	2900	15	76
XBD3.2/25-80(100)		0.32
XBD3.4/25-80(100)		0.34
XBD4.6/25-80(100)	25	0.46	2900	22	74
