果汁6000瓶/小时灌装生产线

果汁、茶饮料热灌装机工艺介绍

果汁、茶饮料通常采用高温热灌装和冷无菌灌装两种方法，由于诸多条件限制，国内企业普遍采用的是前者。制作果汁、茶饮料的工艺要求严格，从PET瓶灌装的工艺技术、生产线的操作性、饮品品质等的综合比较来看，选用热灌装工艺是较为经济和可靠的。热灌装要求果汁、茶饮料经 UHT瞬时超高温灭菌后保持在85℃～95℃之间的一个定值，且在很短的时间内灌装结束，属高温灌装。一般碳酸类含气饮料，灌装多是定位型或定量型，物料距离瓶口总是有一定的距离。而果汁、茶饮料，特别是生产原质原味的饮品，要求物料满口灌装，即一直灌到瓶子满口，这样使瓶子内残留空气极少，能确保饮料自身不易被氧化，从而能使饮料长期保持其品质。由于热灌装要具备高温灌装、满口灌装的功能，这就要求配有自动循环系统，便于低温物料循环加热及CIP循环清洗。

机械灌装技术结构特点特点：

  回流控制功能：瑞安市明凯机械设计制作的热灌装机的物料灌注口是在阀芯的最下部，排气通道是阀芯外部的回流通道，排气与进液各行其道，在灌装时，瓶内空气的排出不会阻碍物料的流速，避免了因排气影响各个阀灌装的统一性，这样既保证了灌注过程中没有物料回流也容易控制灌满瓶子后物料的回流。
  自动循环功能：根据热灌装饮品制作工艺要求，热灌装机开机前后，或中途停机造成料缸中饮料温度下降时，就必需加温，得到设定温度时才能重新灌装成饮品，另一方面，果汁、茶饮料连续生产超过一段时间后，或者交换班次时必须对灌装物料通道循环清洗。所以热灌装机应有完美的自动循环系统。瑞安市明凯机械的热灌装机有完善的循环系统：物料经灌装缸———灌装阀———容器———回流通道———回料缸—— —低位缸———泵———冷却器——— UHT的平衡罐。
  当灌装机灌装缸的温度低于灌装设定温度时，沿着上述循环系统进行；当来料低于灌装温度设定值时，三通电磁阀自动换向，来料直接冷却后，回UHT平衡罐，重新杀菌，得到设定温度灌装。

果汁饮料热灌装三合一机组



本机将冲洗、灌装、封盖三功能组合在一个机体上，全过程实现自动化，适用于耐高温聚脂瓶灌装果汁饮料、果茶饮料，也适用于矿泉水、纯净水等不含气饮料，本机选用优质的SUS304材料制作，主关件部件采用数控机床精密加工， 整机采用先进光电检测各部件的运行状况，具有无瓶不灌装，无瓶不送盖，自动化程度高，简易的人机界面的操作显示屏.



设备主要性能：



 1进瓶采用风送装置，采用悬挂卡瓶颈方式，上瓶速度快且不会使瓶子变形。



 2冲洗瓶口采用先进的卡瓶颈技术，避免与螺纹口的接触，更卫生,瓶子的输送全部采用卡瓶颈技术,变换瓶形无需调整高度,只需变换瓶身直径相关的护板。



 3灌装采用阀升降技术，灌装阀采用新型的微压灌装原理，定量准确。



 4旋盖采用法国引进的即捉即旋的拧盖技术，理盖器选择低位安装，水平送盖。



 5主机PLC和变频器均采用著名品牌，如日本三菱，欧姆龙等。



 PET瓶三合一机集冲洗、灌装、封盖于一体，是以国外先进技术为基础，根据茶、果汁、等饮品的灌装工艺要求研制而成的。灌装温度一般在82-85度左右的液体。

冲瓶部分：



本机为回转式冲瓶机，主要用于饮料、水等产品的新瓶冲洗之用。然后将瓶子送至灌装机进行产品的灌装。



PET瓶由分瓶星轮进入设备由夹钳和翻转机构夹住瓶口转至瓶口朝下，无菌水冲洗后沥干，自动翻转至瓶口朝上，经出瓶星轮输送至灌装机。设备主要结构与冲洗介质接触部分和外部防护罩均为优质不锈钢材料；开放式齿轮传动。



全新的不锈钢夹钳，结构简单，调整方便；与瓶口接触面积少，有效避免对瓶口的二次污染



冲瓶机装有接水盘以回收冲瓶水



冲瓶时,每瓶冲水量为：105ml/s（0.25MPa时）

灌装部分



   灌装部分实现将物料灌装到由冲瓶机送过来的洗好的瓶子中。



灌装机是我厂自行设计,灌装阀拥有自主知识产权，运用压力灌装负压式回流的原理。



灌装阀采用压力灌装负压式回流的方式，灌装快捷灵敏，灌装液面精度高。阀内无弹簧,物料不与弹簧接触,利于阀内部的清洗。为保证灌装工艺，确保灌装温度，灌装阀在无瓶或停机时阀内物料处于微回流状态。



灌装缸采用满缸方式，以保证缸内的压力稳定。



采用双导杆瓶提升结构，使瓶提升和对中稳定。



主传动采用齿轮传动即开式组合传动，其效率高，噪声小，寿命长，维修方便，润滑充分，采用变频器对机器的主电机转速进行控制，本机采用无级变频调速。



导瓶系统，结构简单，可根据瓶型进行快速方便变更，整机采用卡瓶颈结构输送。



整机PLC自动控制,故障在线显示，如堵瓶、缺盖等。



本机的关键零部件及电器元件采用进口产品。

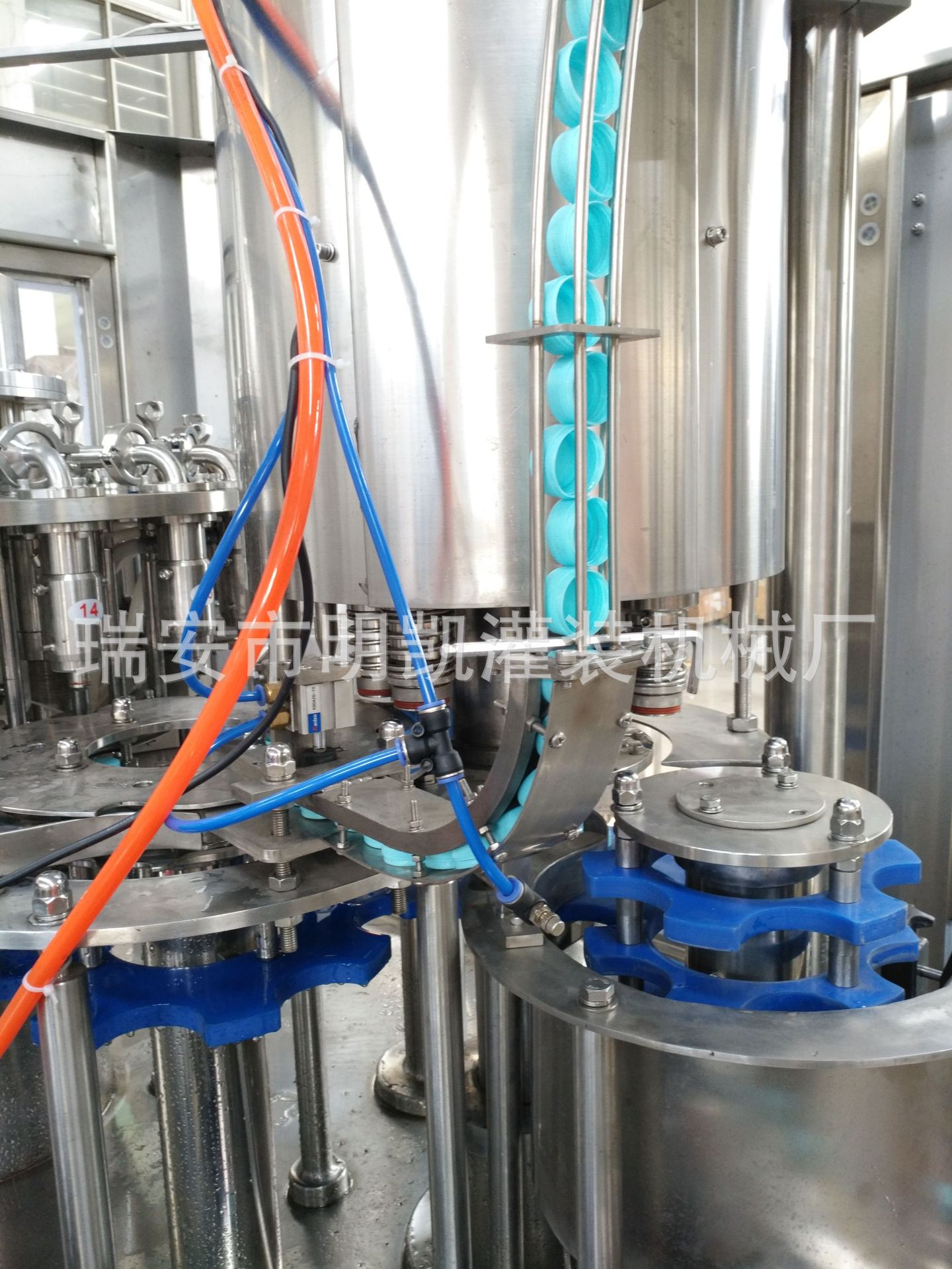

拧盖部分



拧盖部分将由理盖器整理好的盖子拧到已灌装好产品的瓶子上，并由输送链送至后道工序。



拧盖机通过减速机带动回转盘转动。使盖在离心力的作用下从出盖口离开料斗。在出口处有正反盖分离装置，当反盖经过时，盖自动落入返回管道中，通过风力自动把反盖吹入料斗。只有正盖才能顺利进滑道内，料斗内的盖量通过光电开关自动检测来控制输盖机，以保证下盖达到最佳效果。当正盖进入滑道后即可顺利进入喂盖盘，为防止意外，在滑道上同时配置了一个防反盖的拨盘，确保进入喂盖盘的盖正确，在滑道上还配置了一对光电开关，当检测到无盖时，就立即停止主机。为了有效剔除无防盗圈的坏盖及清理料斗时的余盖，在料斗出口正对面有一活动出口可满足此功能。



拧盖为磁力拧盖，具有过载保护功能，且拧盖力矩稳定可靠。封盖无啃盖、高盖、歪盖、卷边现象。

真空回流罐

高位压力无菌罐
