柱上真空断路器

西安厂家供应柱上真空断路器10KV电路局部控制真空断路器ZW32-12F/1250A智能真空断路器

电话：15319778082 微信同步 QQ:211146026

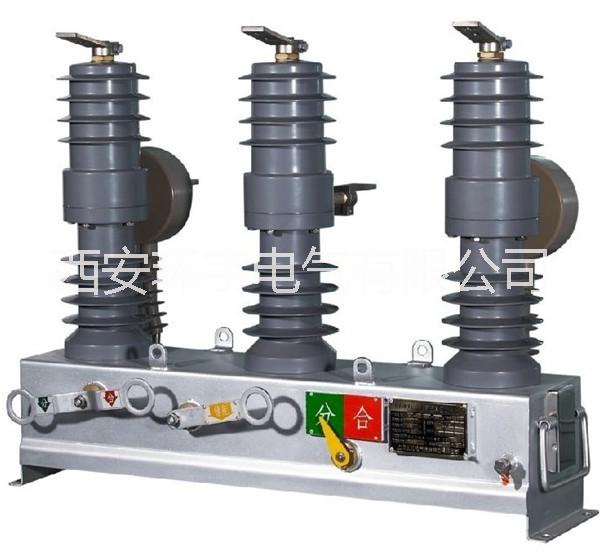

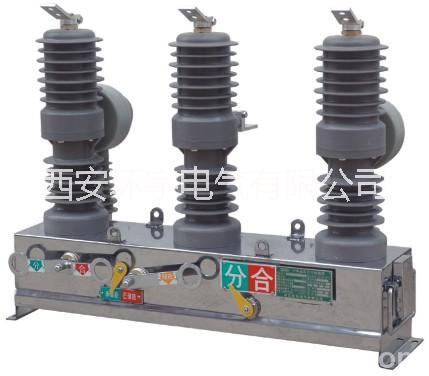

ZW32-12型户外高压真空断路器为额定电压12kV，三相交流50Hz的户外配电设备。主要用于农网和城网12kV级线路中，作为分、合负荷电流、过载电流及关合、开断短路电流之用，也可作为城市市区12kV级电网的分段开关，加装控制箱后，可实现城网的自动调度。
产品特点

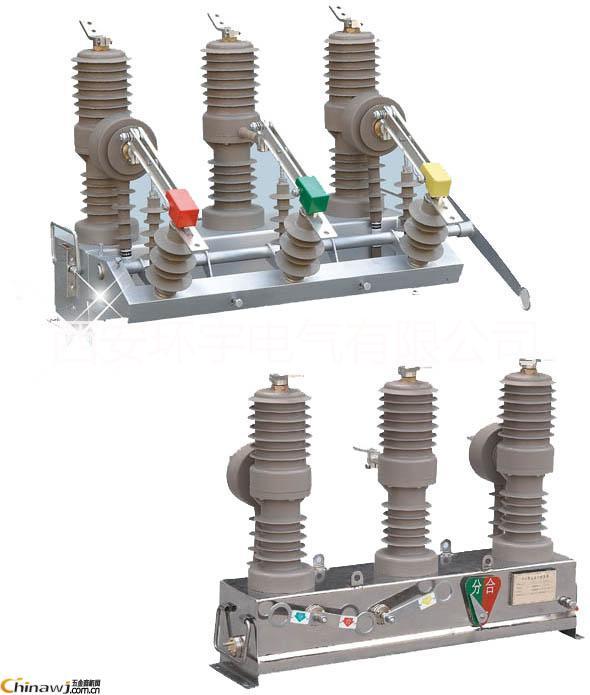

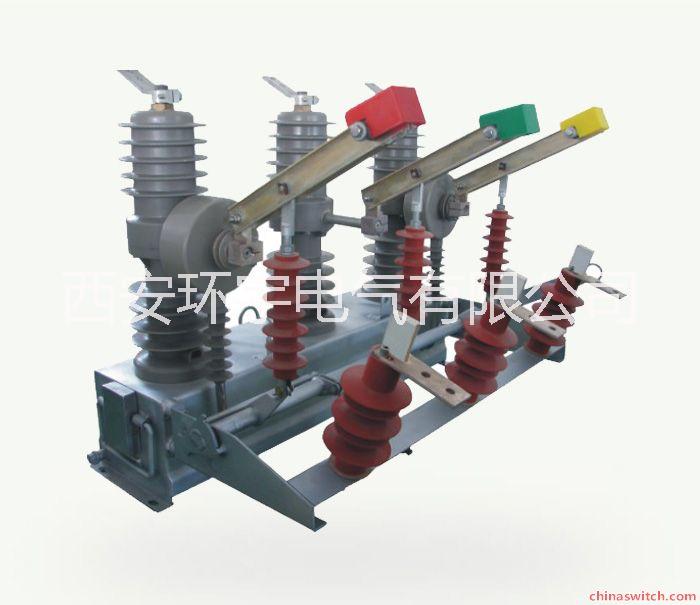

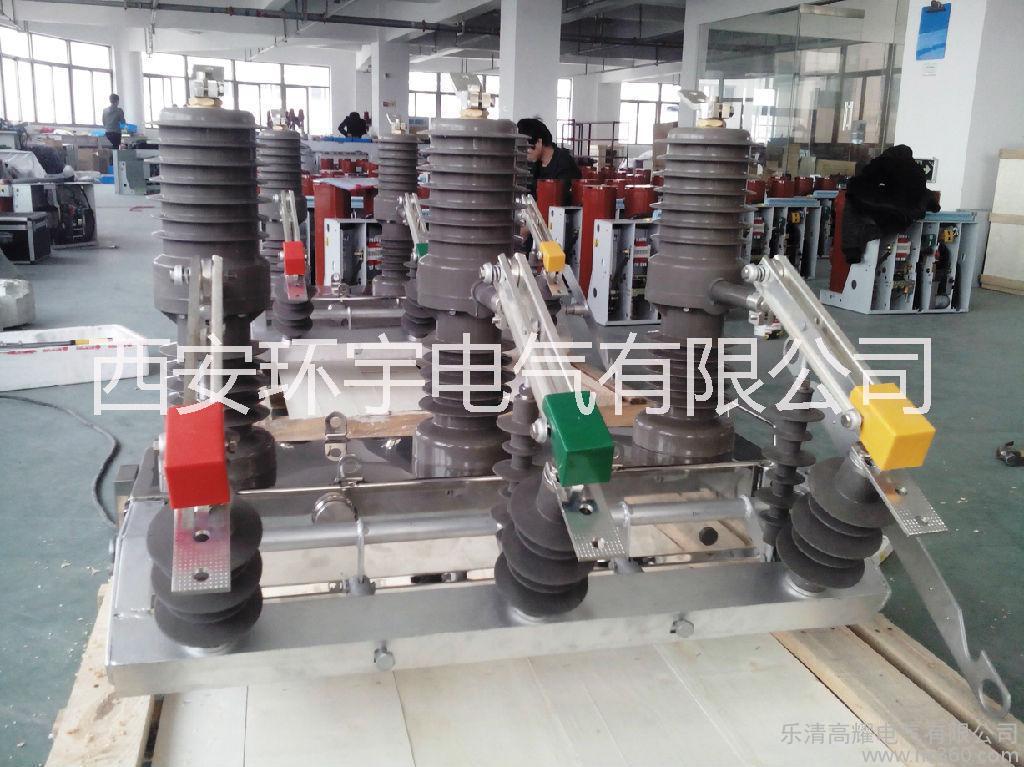

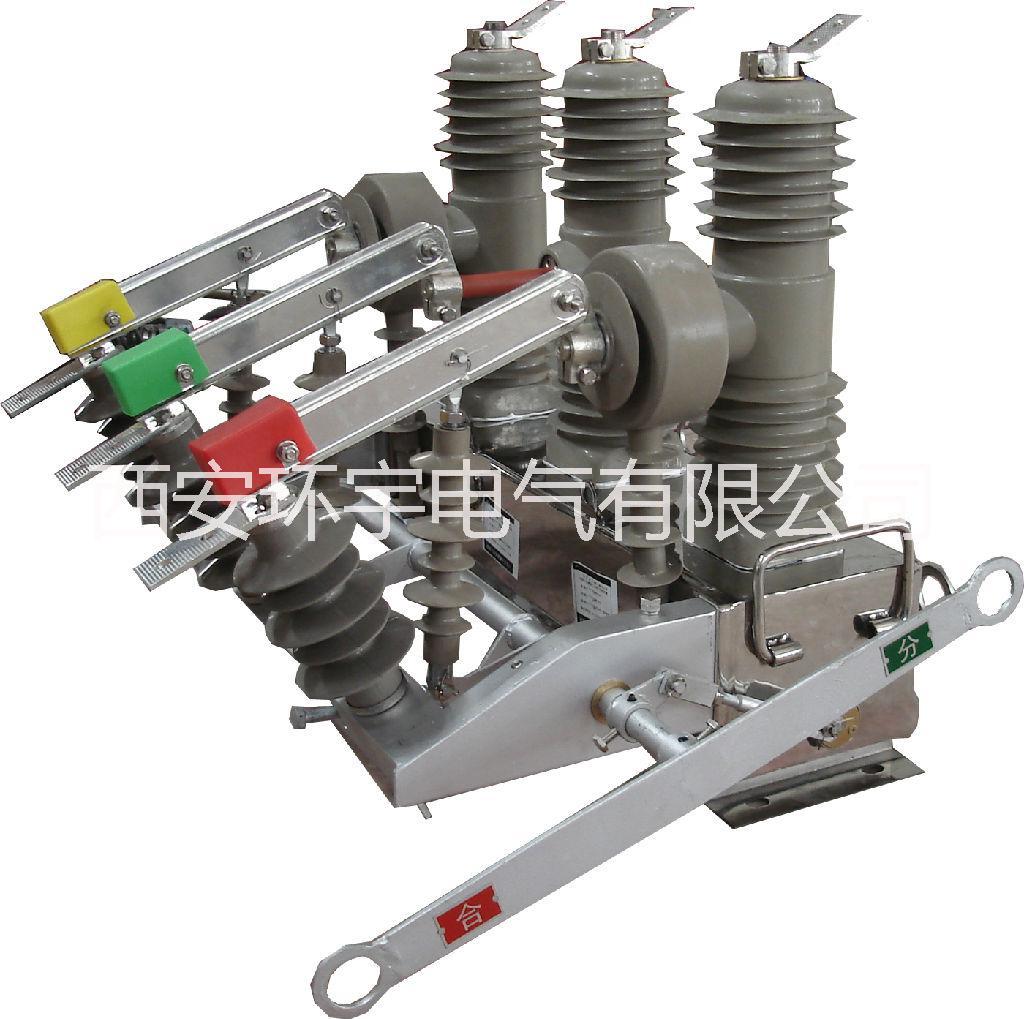

     ◎ 总体结构：支柱采用户外环氧树脂压制成型，支柱内壁与真空灭弧室间充以新型的发泡灌封绝缘材料，达到了隔断爬电路径的目的。提高绝缘水平，缩小了体积。可灵活加装隔离开关。断路器与隔离开关之间具有可靠的机械联锁，具有防误操作功能。
    ◎ 密封结构，产品内部满足Ⅱ级污秽等级要求，外部达到Ⅳ级污秽等级（31mm/kV）要求。
    ◎ 可自由选择配装新型弹簧操动机构。

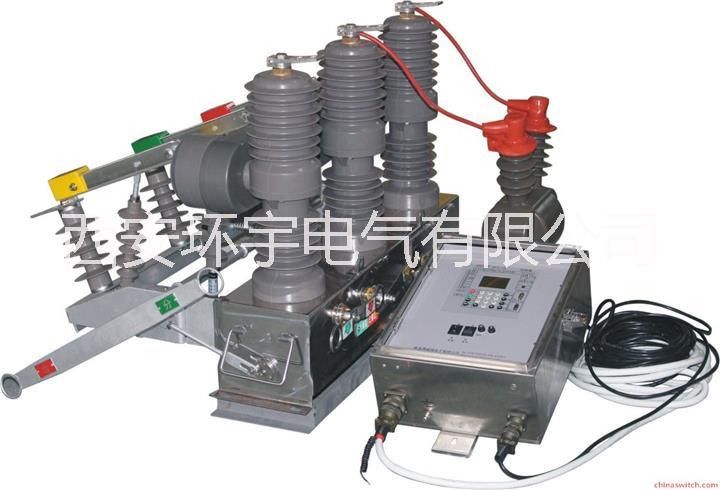

    ◎ 可配置智能开关控制器，设有三段式电流保护、零序保护、重合闸、低电压，过电压保护等多种保护功能。
    ◎ 可配外置电子PT；从CT采集能量，使断路器具有操作电源和具有防涌流，过流保护就近遥控，有线远方控制功能，亦可加装避雷器，避雷器可根据用户需要装于电源侧或负荷侧。
    ◎ 可配置保护级、测量级、计量级电流互感器。
技术参数
序号
名   称
单 位
技术参数
16kA
20kA
25kA
1
额定电压
kV
12
2
额定电流
A
400、630
630、1250
3
工频耐压（1min）
相间、对地、断口
干试
kV
42/49
湿试
34
4
雷电冲击耐压（峰值）相间、对地/断口
kV
75/85
5
额定短路开断电流
kA
16
20
25
6
额定短路关合电流
kA
46
50
63
7
额定短时耐受电流
kA
16
20
25
8
额定短路持续时间
s
4
9
额定操作顺序

分-0.3s-合分-180s-合分
10
额定短路电流开断次数
次
30
11
机械寿命
次
10000
12
分合闸线圈额定操作电压
V
AC220、110或DC220、110
13
相间中心距离
mm
340加减1.5
