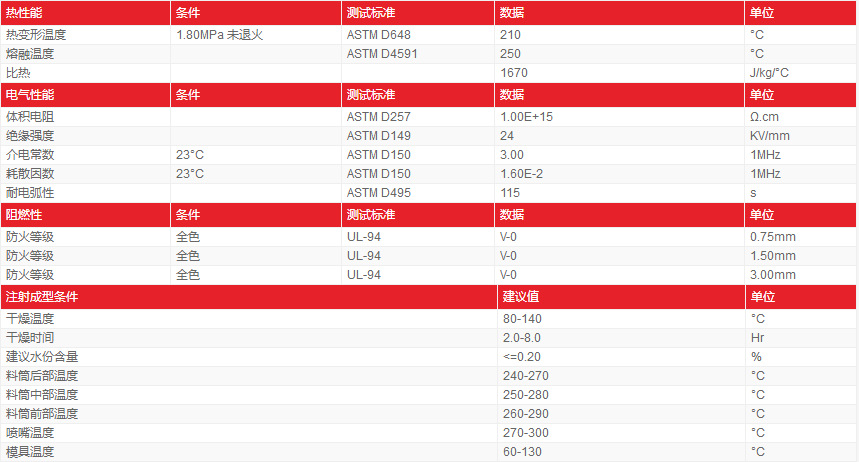

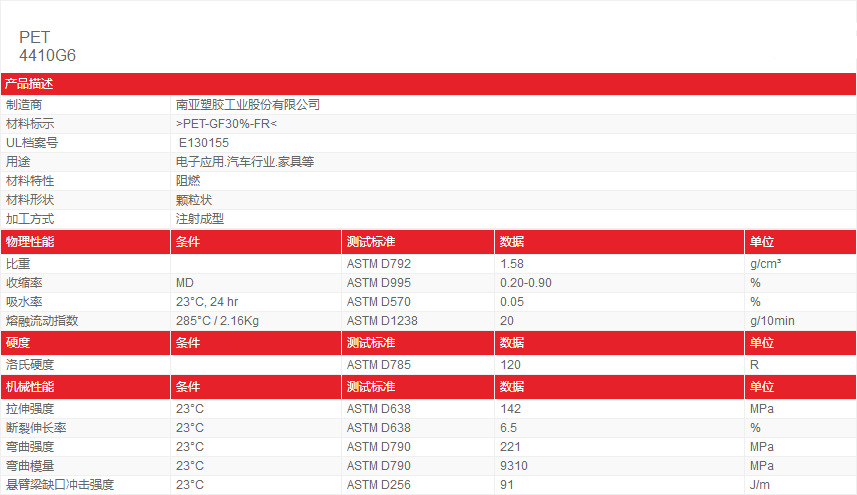

PET/惠州南亚/4410G6

PET塑胶原料

  PET塑料是英文Polyethylene terephthalate的缩写，简称PET或PETP。中文意思是：聚对苯二甲酸类塑料，主要包括聚对苯二甲酸乙二酯PET和聚对苯二甲酸丁二酯PBT。聚对苯二甲酸乙二醇酯又俗称涤纶树脂。它是对苯二甲酸与乙二醇的缩聚物，与PBT一起统称为热塑性聚酯，或饱和聚酯

结构

 PET塑料分子结构高度对称，具有一定的结晶取向能力，故而具有较高的成膜性和成性。PET塑料具有很好的光学性能和耐候性，非晶态的PET塑料具有良好的光学透明性。另外PET塑料具有优良的耐磨耗摩擦性和尺寸稳定性及电绝缘性。PET做成的瓶具有强度大、透明性好、无毒、防渗透、质量轻、生产效率高等因而受到了广泛的应用。PBT与PET分子链结构相似，大部分性质也是一样的，只是分子主链由两个亚甲基变成了四个，所以分子更加柔顺，加工性能更加优良。

PET是乳白色或浅黄色高度结晶性的聚合物，表面平滑而有光泽。耐蠕变、抗疲劳性、耐摩擦性好，磨耗小而硬度高，具有热塑性塑料中最大的韧性；电绝缘性能好，受温度影响小，但耐电晕性较差。无毒、耐气候性、抗化学药品稳定性好，吸湿性高，成型前的干燥是必须的。耐弱酸和有机溶剂，但不耐热水浸泡，不耐碱。

PET树脂的玻璃化温度较高，结晶速度慢，模塑周期长，成型周期长，成型收缩率大，尺寸稳定性差，结晶化的成型呈脆性，耐热性低等。

通过成核剂以及结晶剂和玻璃纤维增强的改进，PET除了具有PBT的性质外，还有以下的特点：

1． 热变形温度和长期使用温度是热塑性通用工程塑料中最高的；

2． 因为耐热高，增强PET在250℃的焊锡浴中浸渍10s，几乎不变形也不变色，特别适合制备锡焊的电子、电器零件；

3． 弯曲强度200MPa，弹性模量达4000MPa，耐蠕变及疲劳性也很好，表面硬度高，机械性能与热固性塑料相近；

4． 由于生产PET所用乙二醇比生产PBT所用丁二醇的价格几乎便宜一半，所以PET树脂和增强PET是工程塑料中价格是最低的，具有很高的性价比。

5. PET树脂的粘接：sili-1706单组份室温硫化胶，固化后是弹性体具有优秀的防水，防震粘合剂，耐高低温，由于泀力科技根据树脂的分子结构研究，所以专门用于粘结工程塑料。

用途

玻璃纤维增强PET适用于电子电气和汽车行业，用于各种线圈骨架、变压器、电视机、录音机零部件和外壳、汽车灯座、灯罩、白热灯座、继电器、硒整流器等。PET工程塑料目前几个应用领域的耗用比例为：电器电子26%，汽车22%，机械19%，用具10%，消费品10%，其他为13%。目前PET工程塑料的总消耗量还不大，仅占PET总量的1.6%。

1.薄膜片材方面：各类食品、药品、无毒无菌的包装材料；纺织品、精密仪器、电器元件的高档包装材料；录音带、录象带、电影胶片、计算机软盘、金属镀膜及感光胶片等的基材；电气绝缘材料、电容器膜、柔性印刷电路板及薄膜开关等电子领域和机械领域。

2.包装瓶的应用：其应用已由最初的碳酸气饮料发展到现在的啤酒瓶、食用油瓶、调味品瓶、药品瓶、化妆品瓶等。

3.电子电器：制造连接器、线圈绕线管、集成电路外壳、电容器外壳、变压器外壳、电视机配件、调谐器、开关、计时器外壳、自动熔断器、电动机托架和继电器等。

4.汽车配件：如配电盘罩、发火线圈、各种阀门、排气零件、分电器盖、计量仪器罩壳、小型电动机罩壳等，也可利用PET优良的涂装性、表面光泽及刚性，制造汽车的外装零件。

5.机械设备：制造齿轮、凸轮、泵壳体、皮带轮、电动机框架和钟表零件，也可用作微波烘箱烤盘、各种顶棚、户外广告牌和模型等。.

6.PET塑料的成型加工可以注塑、挤出、吹塑、涂覆、粘接、机加工、电镀、真空镀金属、印刷。

鉴别方法

1、先闻味道，PET的味道不同一般塑料，用打火机烧一下，然后会闻到非常芳香和舒适的味道(随便烧个瓶子来闻闻)，如果PET里含有其他成分，味道就很刺鼻。有种瓶子里面含有SEBS的成分就不能用。

2、看烧起来的部分，如果过分发黑或者油滴的很快，多数熔点不正常，这在PET薄膜片中常有。

3、拉丝，烧着的时候在打火机上拉一下丝，看丝拉的长不长，然后把拉出来的丝拉断，看中间的断点，丝是不是卷成小圈状，卷的越多说明熔点高。

不过一般如果是瓶片，应该都不会有什么大问题。最关键的一点是分辨其中是否含有PVC，这可是PET的致命伤。首先多取样，然后平铺在阳光充足的地方，PVC在阳光下呈淡蓝色。如果对折当中会有白色的折痕。以上是肉眼鉴别，准确性有限，主要看经验。

还有种比较实用更好的方式，买个烤箱把温度调到250度就在那里烤上半小时，如果货含有PVC的话，表面会有非常多的黄色斑点；如果熔点不够就会很快的融化。

其实要做PET还包括很多品种，比如国外工厂下来的PET粉碎薄膜，浆块料，长度小于30厘米的卷膜，这些都有不同的客户群。

这些货的鉴别，强烈要求用烤箱来检验。特别介绍，PET卷筒在整个市场都是非常缺少的货源，一般长度在80至120厘米以上，厚度在3-5丝的薄膜价格是非常高的(白色透明)。

生产工艺

PET在熔融状态下的流变性较好，压力对粘度的影响比温度要大，因此，主要从压力着手来改变熔体的流动性。1、塑料的处理由于PET大分子中含有脂基，具有一定的亲水性，粒料在高温下对水比较敏感，当水份含量超过极限时，在加工中PET分子量下降，制品带色、变脆。因此，在加工前必须对物料进行干燥，其干燥温度为150℃，4小时以上，一般为170℃，3-4小时。可用空射法检验材料是否完全干燥。回收料比例一般不要超过25%，且要把回收料彻底干燥。

2、注塑机选用PET由于在熔点后稳定的时间短，而熔点又较高，因此需选用温控段较多、塑化时自摩擦生热少的注射系统，并且制品（含水口料）实际重量不能小于机器注射量的2/3。基于这些要求，华美达近年开发了中小系列的PET专用塑化系统。锁模力按大于6300t/m2选用。

3、模具及浇口设计PET瓶胚一般用热流道模具成型，模具与注塑机模板之间最好要有隔热板，其厚度为12mm左右，而隔热板一定能承受高压。排气必须充足，以免出现局部过热或碎裂，但其排气口深度一般不要超过0.03mm，否则容易产生飞边。

4、熔胶温度可用空射法量度。270-295℃不等，增强级GF-PET可设为290-315℃等。

5、注射速度一般注射速度要快，可防止注射时过早凝固。但过快，剪切率高使物料易碎。射料通常在4秒内完成。

6、背压越低越好，以免磨损。一般不超过100bar。通常无须使用。

7、滞留时间切勿使用过长的滞留时间，以防止分子量下降。尽量避免300℃以上的温度。若停机少于15分钟。只须作空射处理；若超过15分钟，则要用粘度PE清洁，并把机筒温度降至PE温度，直至再开机为止。

PET的性能

（1）一般性能PET树脂为乳白色半透明或无色透明体，相对密度1.38，透光率为90%。PET属于中等阻隔性材料，对O2的透过系数为50～90cm3·mm/(m2·d·MPa)，对CO2的透过系数为180cm3·mm/(m2·d·MPa)。PET的吸水率为0.6%，吸水性较大。

（2）力学性能PET膜的拉伸强度很高，可与铝箔媲美，是HDPE膜的9倍，是PC和PA膜的3倍。增强PET的蠕变性小、耐疲劳极好（好于增强PC和PA）、耐磨性和耐摩擦性良好。PET的力学性能受温度影响较小。

（3）热学性能 纯PET塑料的耐热性能不高，但增强处理后大幅度提高，在180℃时的机械性能比PF层压板好，是增强的热塑性工程塑料中耐热较好的品种。PET的耐热老化性好，脆化温度为－70℃，在－30℃时仍具有一定韧性。PET不易燃烧，火焰呈黄色，有滴落。

（4）电学性能PET虽为极性聚合物，但电绝缘性优良，在高频下仍能很好保持。PET的耐电晕性较差，不能用于高压绝缘；电绝缘性受温度和湿度影响，并以湿度的影响较大。

（5）环境性能PET含有酯键，在高温和水蒸气的条件下不耐水、酸、及碱的作用。PET对有机溶剂如丙酮、苯、甲苯、三氯乙烷、四氯化碳和油类稳定，对一些氧化剂如过氧化氢、次氯酸钠及重铬酸钾等也有较高的抵抗性。PET耐候性优良，可长期用于户外。
