三菱(进口)电梯
智攀科技IC控制器安装手册
(内部资料、非经批准严禁外传)
一、安装刷卡工具箱清单。
l 主工具:手割磨机(含薄介片),热熔枪,螺丝刀(一字批大、中、小,十字批大、中、小各一把),美工刀,剪刀,剥线钳,专用压线钳,老虎钳,小扳手,小套筒,万用表,测试卡。
l 辅件:螺丝,螺帽,垫圈,塑料板,电源线,楼层线,扎线带,电工胶布,测试线,双面胶,热熔胶。
二、安装刷卡前必须检查。
1、检查电梯外观是否完整。
2、按所有按键,检查按键是否点亮、有效,并让电梯运行一次。
3、电梯不正常不能进行安装。
三、信号检测。24V电源线确定
对于三菱电梯IC控制器的取电比较简单,不需破线,直接电梯COM口取电。
四、第一台试安装。
4.1、安装准备。
A、尽可能将电梯停在最低楼层。
B、使用钥匙打开COP面板。
C、将电梯打到停止或检修状态。
4.2、控制器电源线接电。
将3.1中获取的电源接到IC控制器上。
4.3、控制器安装。

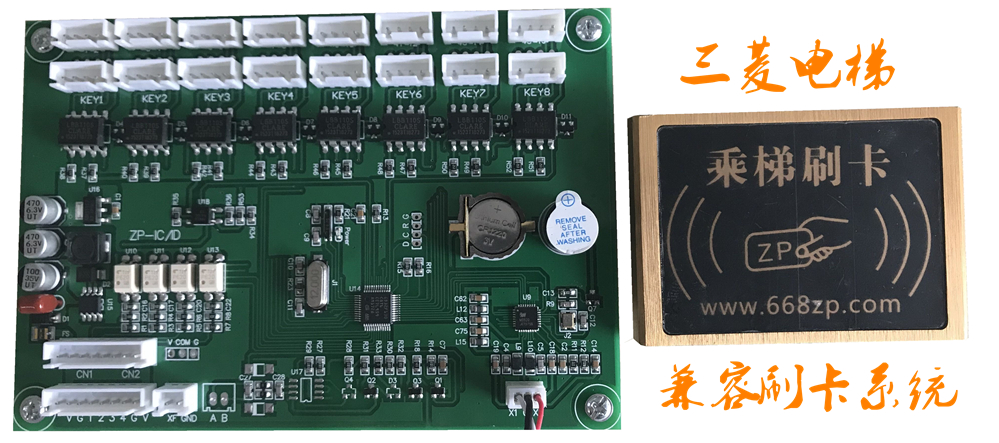

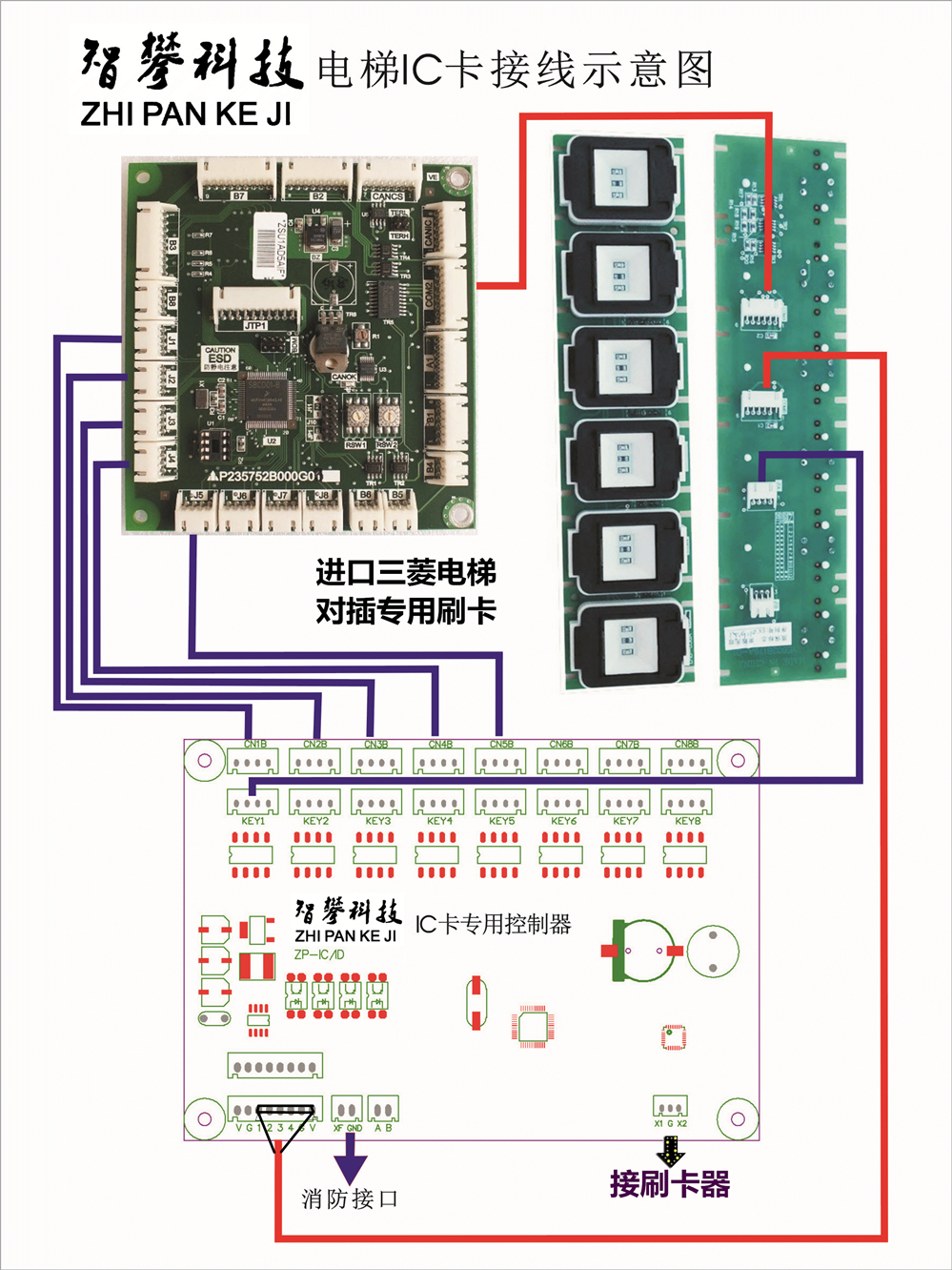

A、对三菱电梯,IC卡控制系统与电梯原厂接口完全兼容,只需要拔下按钮原先的接线,接到电梯按键转接板即可。 (详见附件)
B、连接硬件消防开关线和读卡头插到相对应的插槽。
C、连接电源线到控制器。
D、接电后,如听到蜂鸣器发出“滴”一声,说明控制器自检成功。
E、把制作好的的注册卡、设置卡分别在读卡区域内刷卡成功。
F、把跟随电梯IC卡控制器配套的测试填写表格和笔准备好,最好有小桌子之类方便书写的工具。
G、准备工作做好后,把电梯打到司机位置或停止状态,把亮灯的楼层手动取消,三凌电梯取消方
法,连续点击2次按钮。但最后的一个按钮是无法取消的。
H、接下来进入紧张的调试工作了,把准备好的测试卡在电梯上刷卡,听到滴一声后马上进入书写
状态,IC卡控制器在3秒后即将开始测试楼层,共64层,每三秒测试一层。请认真填写好测试
的亮灯按键和楼层,从表格的1开始,依次填写亮灯的编号,如果只有响声没有亮灯请填写0,
等到所有楼层灯点亮1次后可以刷用户卡终测试,没必要64层都测完。
I、把表格的数据在IC卡管理软件中三凌中具箱中新建1个电梯类型,把表格中的数据填写进去,
把常开楼层设置好,最后点“生成设置卡”在电梯控制器上刷1次、电梯会再次按顺序点亮楼
层,调试工作宣告结束。
五、IC卡软件调试说明
1、使用超级用户登陆软件,三菱电梯配对时专用超级密码。

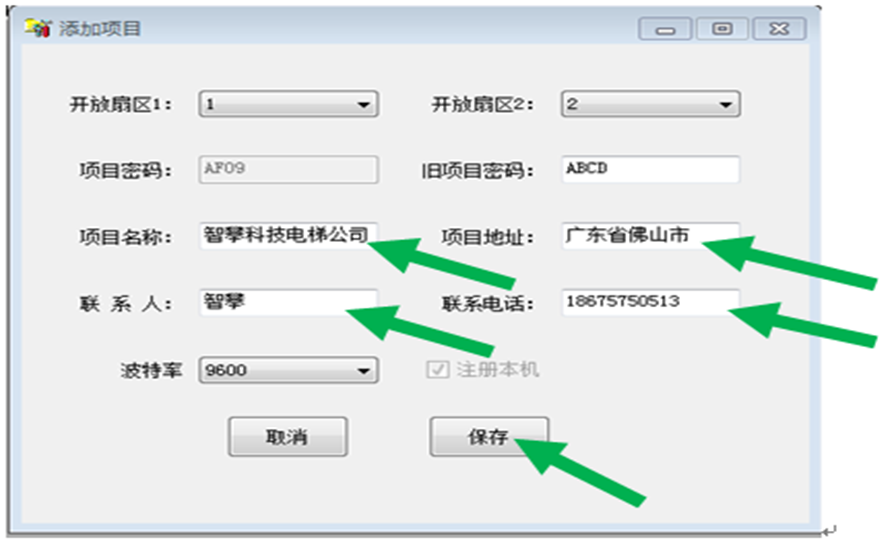

2、建立项目、确定好使用的开放扇区1、开放扇区2和项目密码,点保存、退出,
并生成注册卡。
3、编辑电梯楼层的显示,不可重复

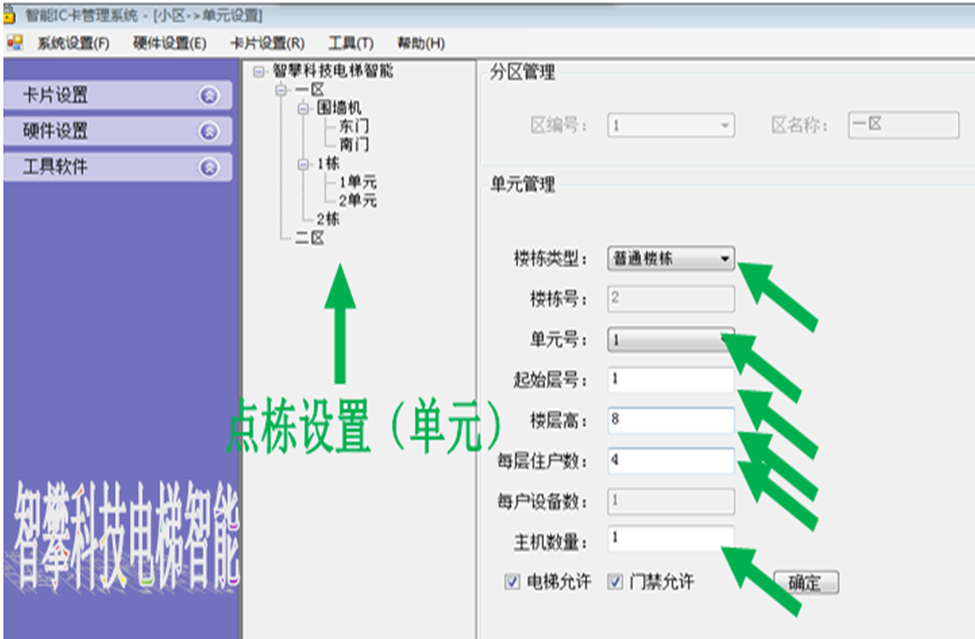

4、填写单元信息、主机数量填写当前单元的电梯数量。数据按实际填写,不许乱填错填

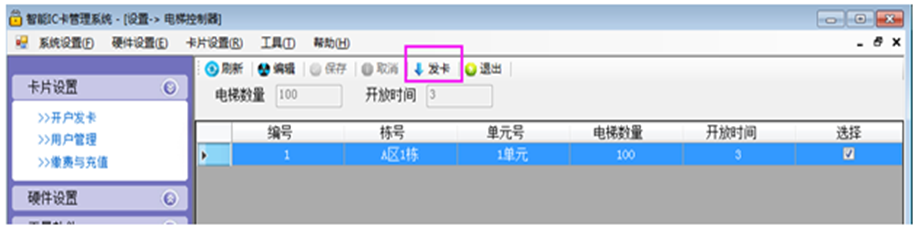

5、发电梯单元楼栋设置卡

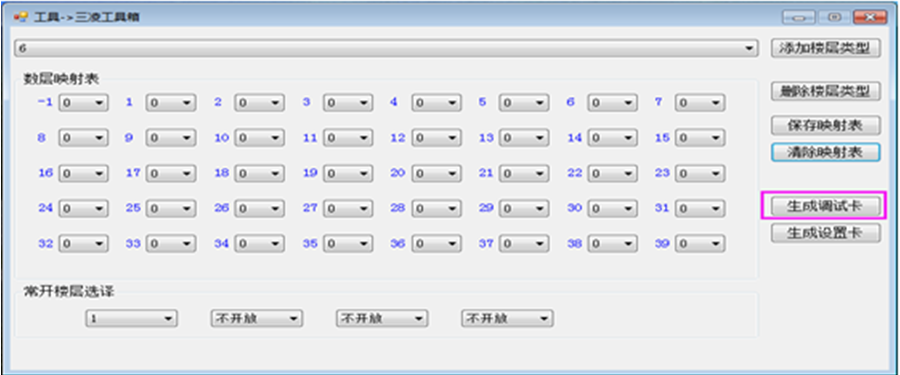

6、生成调试卡

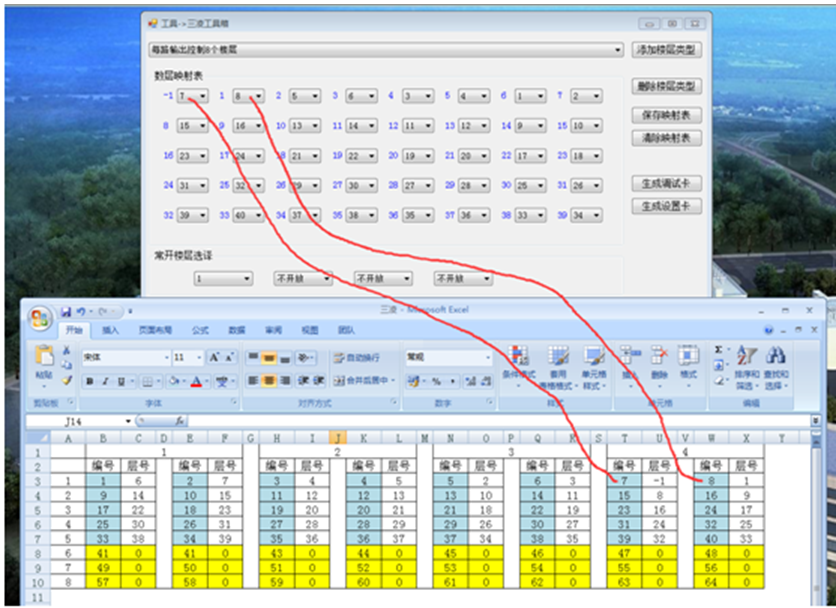

7、回填测试得到的数据,以下是我测试得到的数据
8、设置不用刷卡开放的楼层,并到电梯上刷卡。

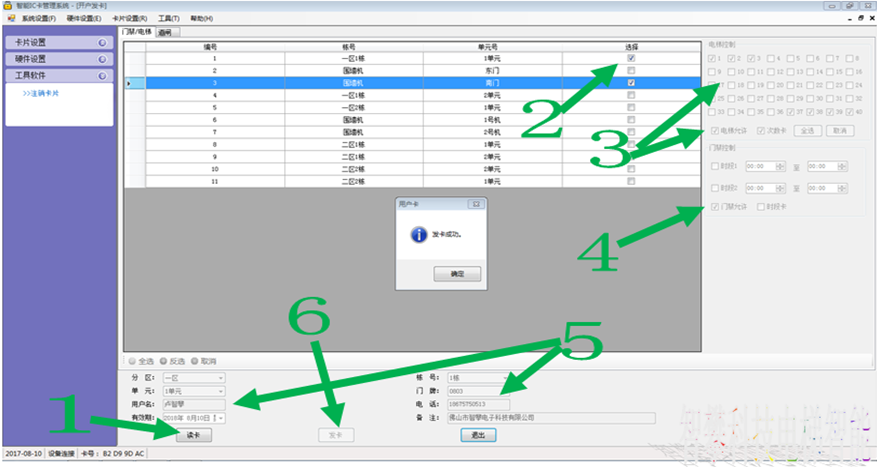

9、退出用root用admin登陆并发用户卡
佛山市智攀电子科技有限公司
技术部2016-03编写
智攀科技IC控制器安装手册
(内部资料、非经批准严禁外传)
一、安装刷卡工具箱清单。
l 主工具:手割磨机(含薄介片),热熔枪,螺丝刀(一字批大、中、小,十字批大、中、小各一把),美工刀,剪刀,剥线钳,专用压线钳,老虎钳,小扳手,小套筒,万用表,测试卡。
l 辅件:螺丝,螺帽,垫圈,塑料板,电源线,楼层线,扎线带,电工胶布,测试线,双面胶,热熔胶。
二、安装刷卡前必须检查。
1、检查电梯外观是否完整。
2、按所有按键,检查按键是否点亮、有效,并让电梯运行一次。
3、电梯不正常不能进行安装。
三、信号检测。24V电源线确定
对于三菱电梯IC控制器的取电比较简单,不需破线,直接电梯COM口取电。
四、第一台试安装。
4.1、安装准备。
A、尽可能将电梯停在最低楼层。
B、使用钥匙打开COP面板。
C、将电梯打到停止或检修状态。
4.2、控制器电源线接电。
将3.1中获取的电源接到IC控制器上。
4.3、控制器安装。

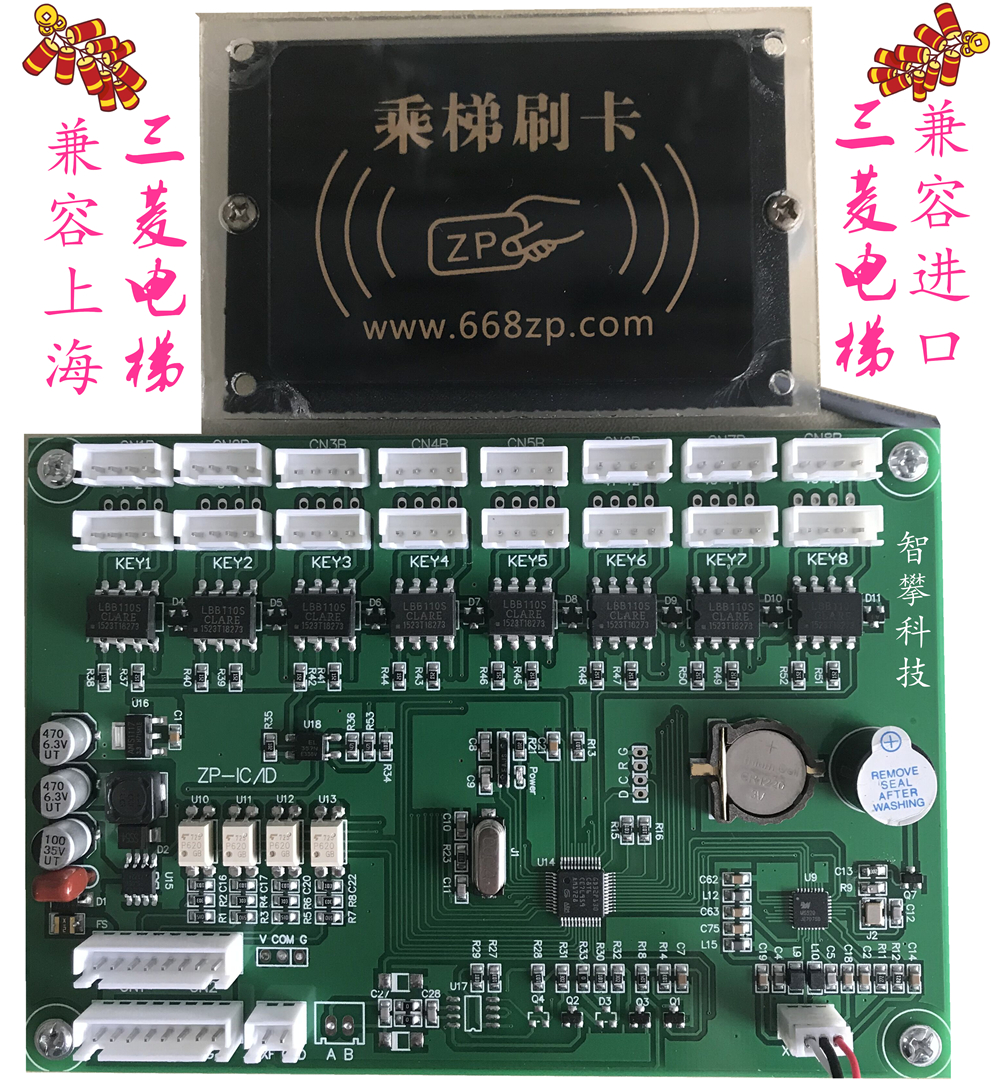

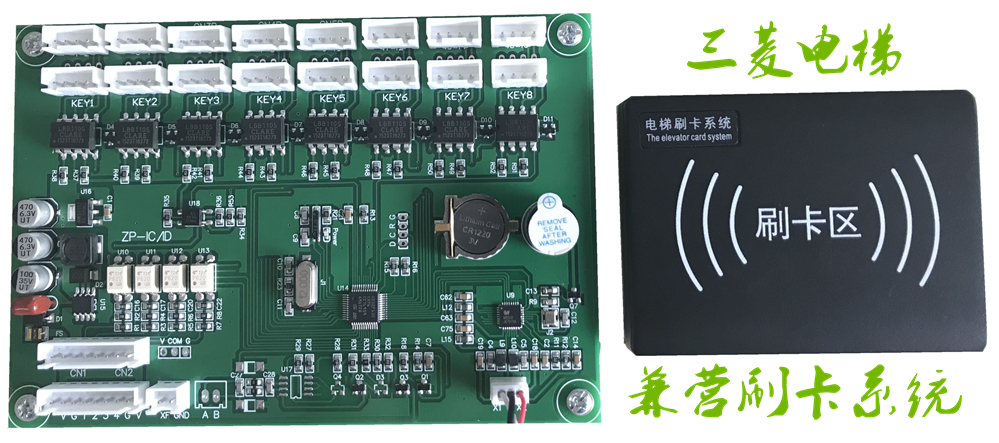

A、对三菱电梯,IC卡控制系统与电梯原厂接口完全兼容,只需要拔下按钮原先的接线,接到电梯按键转接板即可。 (详见附件)
B、连接硬件消防开关线和读卡头插到相对应的插槽。
C、连接电源线到控制器。
D、接电后,如听到蜂鸣器发出“滴”一声,说明控制器自检成功。
E、把制作好的的注册卡、设置卡分别在读卡区域内刷卡成功。
F、把跟随电梯IC卡控制器配套的测试填写表格和笔准备好,最好有小桌子之类方便书写的工具。
G、准备工作做好后,把电梯打到司机位置或停止状态,把亮灯的楼层手动取消,三凌电梯取消方
法,连续点击2次按钮。但最后的一个按钮是无法取消的。
H、接下来进入紧张的调试工作了,把准备好的测试卡在电梯上刷卡,听到滴一声后马上进入书写
状态,IC卡控制器在3秒后即将开始测试楼层,共64层,每三秒测试一层。请认真填写好测试
的亮灯按键和楼层,从表格的1开始,依次填写亮灯的编号,如果只有响声没有亮灯请填写0,
等到所有楼层灯点亮1次后可以刷用户卡终测试,没必要64层都测完。
I、把表格的数据在IC卡管理软件中三凌中具箱中新建1个电梯类型,把表格中的数据填写进去,
把常开楼层设置好,最后点“生成设置卡”在电梯控制器上刷1次、电梯会再次按顺序点亮楼
层,调试工作宣告结束。
五、IC卡软件调试说明
1、使用超级用户登陆软件,三菱电梯配对时专用超级密码。
2、建立项目、确定好使用的开放扇区1、开放扇区2和项目密码,点保存、退出,
并生成注册卡。

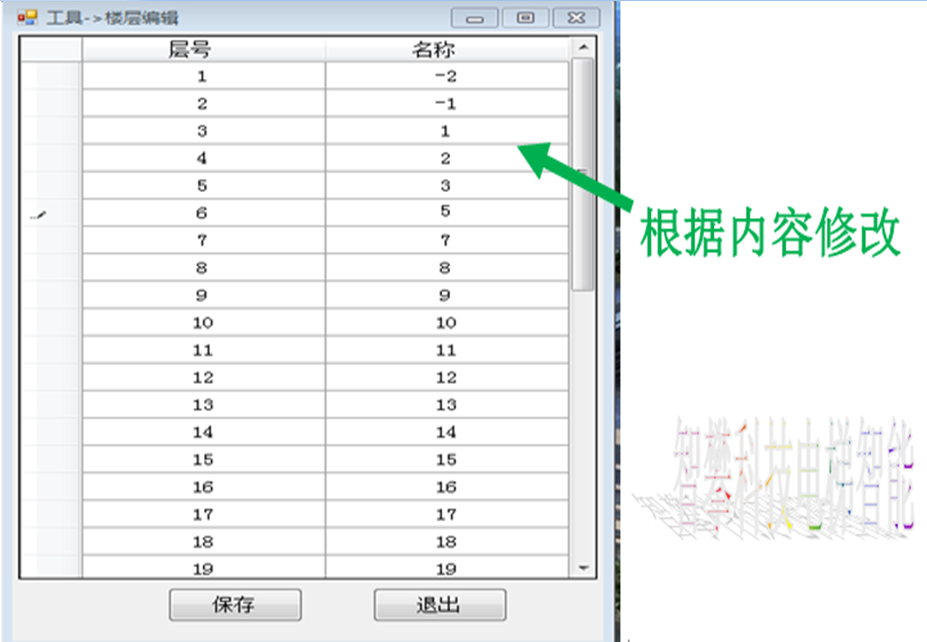

3、编辑电梯楼层的显示,不可重复
4、填写单元信息、主机数量填写当前单元的电梯数量。数据按实际填写,不许乱填错填
5、发电梯单元楼栋设置卡
6、生成调试卡
7、回填测试得到的数据,以下是我测试得到的数据
8、设置不用刷卡开放的楼层,并到电梯上刷卡。
9、退出用root用admin登陆并发用户卡
佛山市智攀电子科技有限公司
技术部2016-03编写
