一、立式钻床用途及性能：
用于机械加工中的钻孔、扩孔、铰孔、锪平面、钻沉头孔和镗孔及攻螺纹主轴攻丝可实现自动反转。
二、枣庄滕东机床立式钻床特点和结构及技术参数性能
1方柱立式钻床、机床由主轴箱、立柱、底座、工作台等主要部分组成。 机床要求布置足够的加强筋板，保证机床具有足够强度、刚性和高稳定性。结构先进
2主轴系统有高性能的传动精度和刚性。
3本机床采用最新的微电子型多功能继电器（PLC）可以按照事先设置的程序，进行接通和分断电路的控制。控制程序由汇编语言编制而成，使机床接线简单，故障率降低，易判断，保证了机床的高可靠性。电机采用国内知名品牌,主轴轴承、丝杆、主要电器元件、主要液压元器件采用当今市场上质量较高的主流产品。
三、机床功能及特点：
1 主轴各级变速机构灵敏可靠。
2 操作系统集中，工人使用方便快捷，维修方便。
3 主轴攻丝能实现自动反转。
4 主轴自动进给、定程切削。
5主轴箱设有抗力保险
6精度高、噪声低、变速范围广。
7本机床增加了脚踏急停开关和主变速手柄触摸急停开关，加强了对操作工的安全保护，提高了机床的防护性能，使机床更加人性化
8、设备颜色：黑红双色，也可根据客户要求喷色
Z5140固定工作台立钻参数：
|
主要技术参数 |
Z5140 |
|
最大钻孔直径 |
40 |
|
主轴孔锥度 |
MT4 |
|
主轴行程 |
250 |
|
主轴箱行程(手动)mm |
200 |
|
主轴转速级数 |
12 |
|
主轴转速范围r.p.m |
31.5-1400 |
|
进给量级数 |
9 |
|
进给量范围mm/r |
0.056-1.80 |
|
工作台面积mm |
560×480 |
|
工作台垂向行程mm |
300 |
|
主轴端面至工作台面最大距离mm |
750 |
|
主电机功率kw |
3 |
|
外形尺寸mm |
1090×905×2465 |
|
机床净重kg |
1200 |

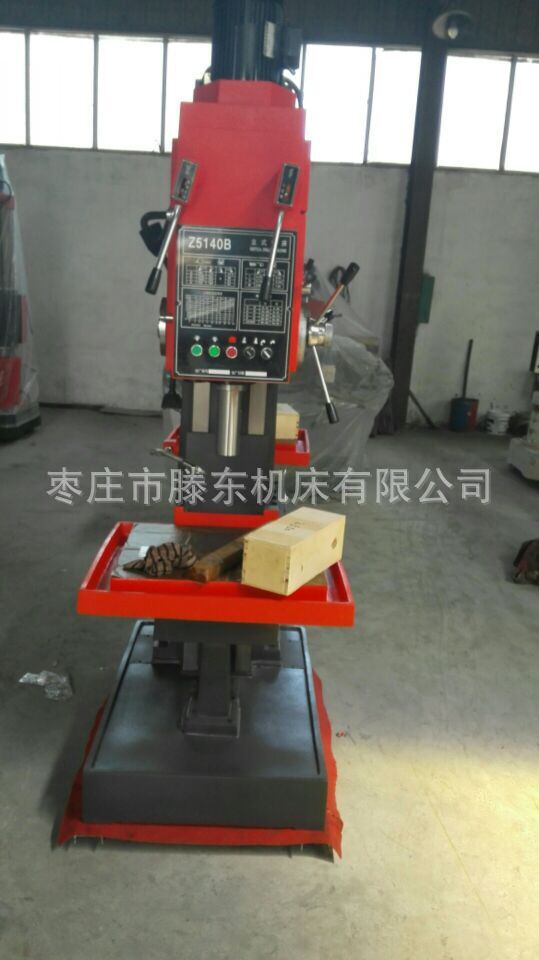

Z5140固定工作台立钻图片：
Z5150固定工作台立钻参数：
|
主要技术参数 |
Z5150 |
|
最大钻孔直径 |
50 |
|
主轴孔锥度 |
MT5 |
|
主轴行程 |
250 |
|
主轴箱行程(手动)mm |
200 |
|
主轴转速级数 |
9 |
|
主轴转速范围r.p.m |
31.5-1400 |
|
进给量级数 |
9 |
|
进给量范围mm/r |
0.056-1.80 |
|
工作台面积mm |
560×480 |
|
工作台垂向行程mm |
300 |
|
主轴端面至工作台面最大距离mm |
750 |
|
主电机功率kw |
3 |
|
外形尺寸mm |
1090×905×2465 |
|
机床净重kg |
1250 |
Z5150固定工作台立钻图片：
Z5163固定工作台立钻参数：
|
项目 |
参数 |
|
最大钻孔直径mm |
63 |
|
最大进给抗力kgf |
1600 |
|
主轴允许的最大扭转力矩kgfm |
35 |
|
主轴孔锥度 莫氏 |
6# |
|
主轴中心线主导轨面距离mm |
335 |
|
主轴行程mm |
300 |
|
主轴箱行程（手动）mm |
200 |
|
主轴转速级数 级 |
12 |
|
主轴转速r/min |
31.5、45、83、90、125/180/ 250/335/500/710/1000/1400 |
|
进给量mm/r |
0.056/0.112/0.16/0.224/ 0.315/0.45/0.63/0.90/1.80 |
|
电动机翻转装置 手动按钮操纵和攻丝自动反转机构 |
|
|
工作台面积mm |
590*490 |
|
主轴端面至工作台最大距离mm |
900 |
|
主电机率KW |
5.5 |
|
冷却泵流量L/min |
12 |
|
外形尺寸mm |
2950×780×1100 |
|
机床净重Kg |
1350 |
Z5163固定工作台立钻图片：
移动工作台的立钻参数：
|
参数/型号 |
|
Z5140B-1 |
Z5150B-1 |
|
最大钻孔直径mm |
Max drilling diameter |
40 |
50 |
|
主轴孔锥度 |
Spindle taper |
MT4 |
MT5 |
|
主轴行程mm |
Spindle travel |
250 |
250 |
|
主轴箱行程(手动)mm |
Spindle box travel(manual) |
200 |
200 |
|
主轴转速级数 |
Spindle speed steps |
12 |
12 |
|
主轴转速范围r.p.m |
Spindle speed range |
31.5～1400 |
31.5～1400 |
|
进给量级数 |
Spind feed steps |
9 |
9 |
|
进给量范围mm/r |
Table size spindle feed range |
0.056～1.80 |
0.056～1.80 |
|
工作台面积mm |
Table size |
1200 x 480 |
1200x 280 |
|
工作台纵横行程mm |
Longitudinal(cross)travel |
700*300 |
700*300 |
|
工作台垂向行程mm |
Vertical travel |
300 |
300 |
|
主轴端面至工作台面最大距离mm |
Max distance between spindle and table |
750 |
750 |
|
主电机功率kw |
Moin motor power |
3 |
3 |
|
外型尺寸mm |
Overall size |
1300 x 1200 x2530 |
1300 x 1200 x2530 |
|
机床重量kg |
Net weight |
1300 |
1400
|
移动工作台的立钻图片：
