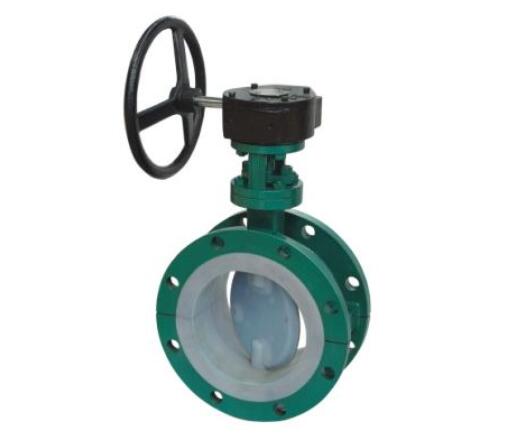

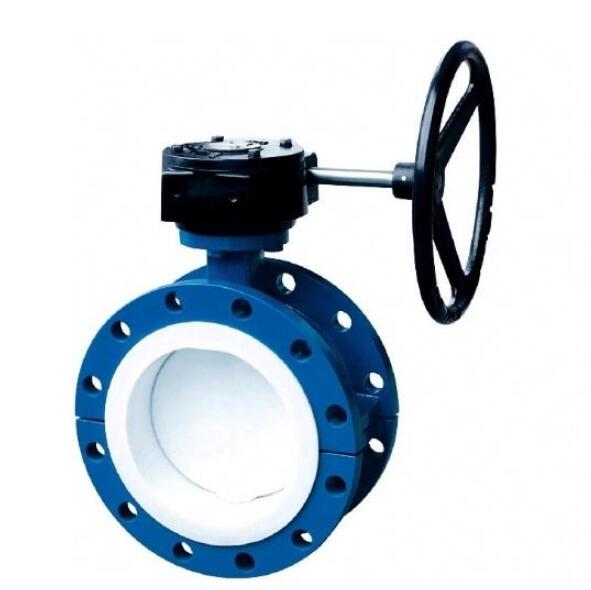

全衬四氟蜗轮蝶阀

山东北泽全衬四氟蜗轮蝶阀D341F4/F46，法兰式衬氟蝶阀

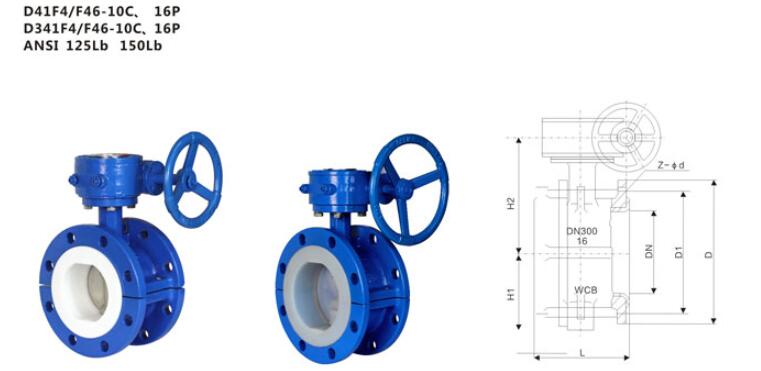

产品型号：D341F46-10C

产品名称：法兰衬氟蝶阀

公称通径：DN10-DN300

公称压力：0.6/1.6Mpa

壳体材质：铸钢

产品规格：DN50-DN1200

按驱动方式可分为：电动衬氟蝶阀、气动衬氟蝶阀、蜗轮衬氟蝶阀



D341F46蜗轮法兰式衬氟蝶阀为法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏，具有严密的密封性能，超长的使用寿命。

蜗轮法兰式衬氟蝶阀产品特点

1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；2、偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想。3、四级加载弹性密封，保证了阀门内、外的零泄露；   （1）轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；   （2）轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；   （3）轴的径向采用O型圈与金属垫的组合；   （4）阀座镶在有弹性条的阀体槽内；4、采用可调性弹子定位，定位准确，结构简单。

蜗轮法兰式衬氟蝶阀适用范围

D341F46蜗轮法兰式衬氟蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截断介质的作用，适用于各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等介质。


主要零件及材料

零件名称

材料

上下阀体

铸铁、铸钢、不锈钢衬/F4、F46

阀座

F4/F46

带杆蝶板

全衬 (WCB包衬)F4/F46、半衬(不锈钢)/F4、F46

衬垫

硅橡胶

蜗轮手柄

Qt400-15球墨铸铁、铝合金
