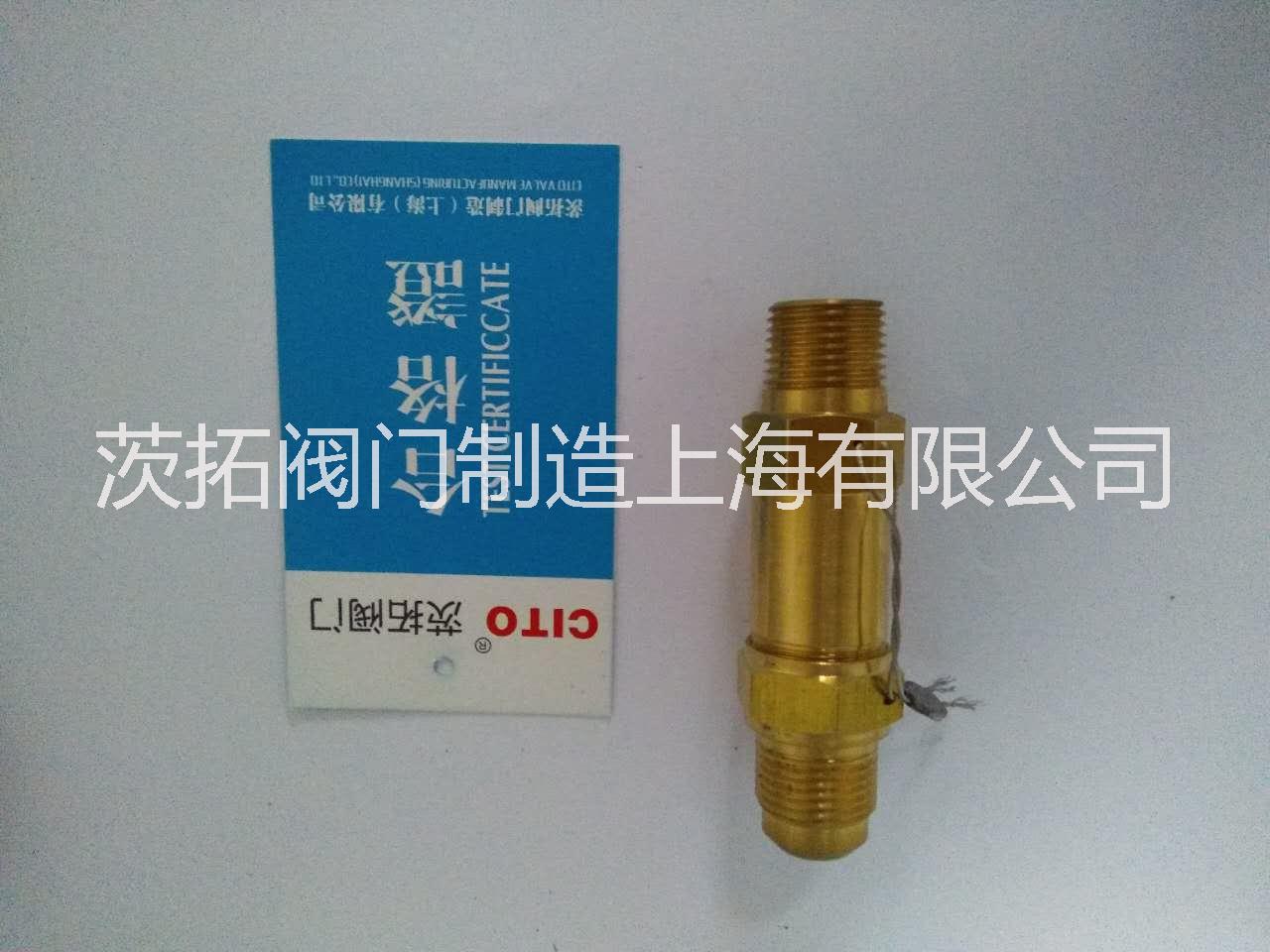

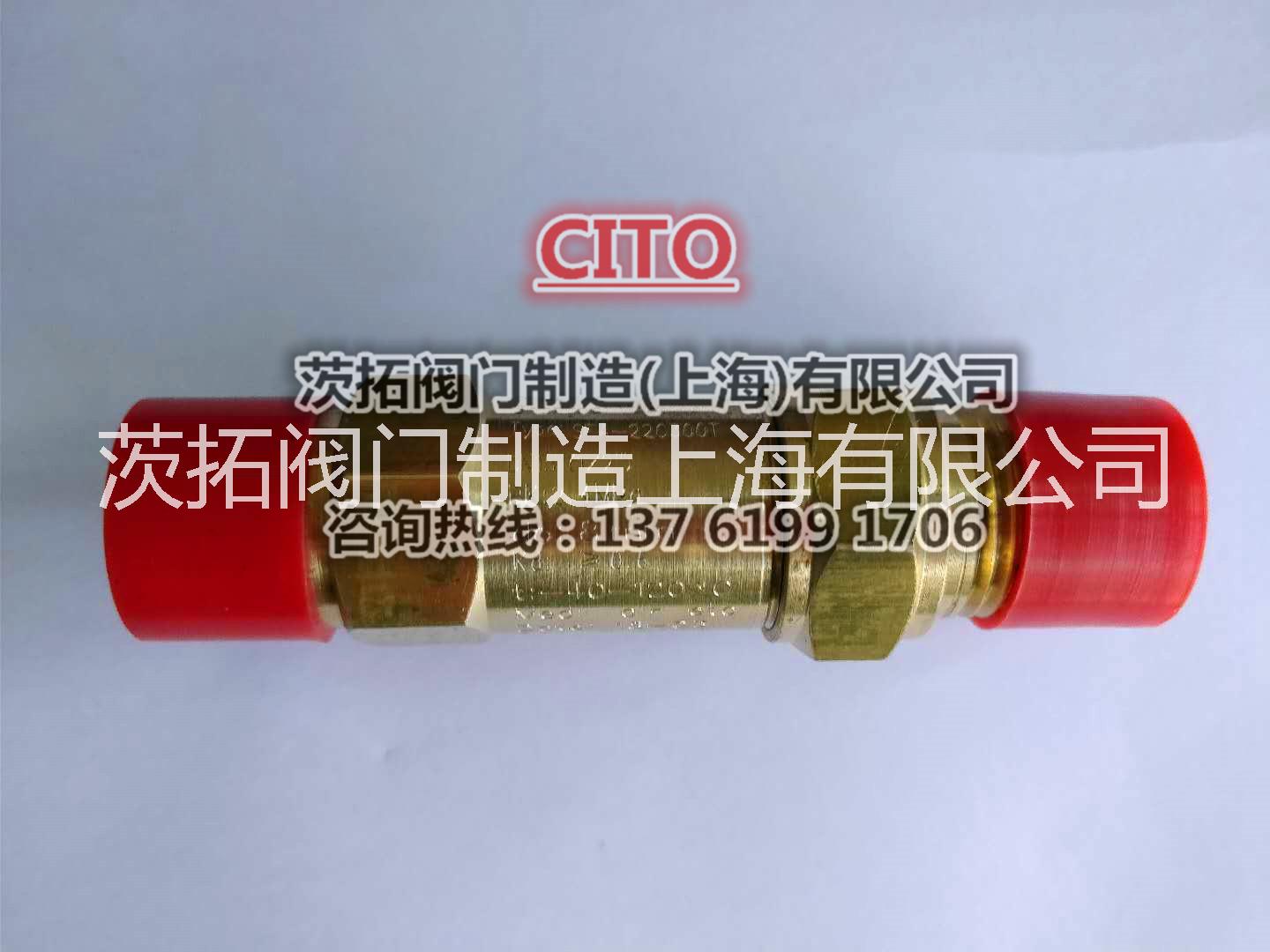

冷冻阀是一种结构小巧,重量轻,适用于冷冻设备主机超压保护的安全装置;全身采用黄铜棒材加工而成,密封采用聚四氟乙烯F4材料,密封性能高,泄露量符合ANSI标准。
冷冻机用安全阀是用于制冷设备上,作为设备的超压保护装置,当设备运行压力升高超过允许值时,阀门能自动开启,并按照设备运行要求,排放额定量介质,以防止设备压力继续升高,起到保护整个系统作用。
【产品特点】
1、整定压力偏差小,可达±3%
2、启闭压差≤15%
3、选用优质的弹簧钢,保证弹簧的寿命和稳定性
4、全身采用黄铜棒材加工而成
5、全启式结构,排量大
6、密封采用聚四氟乙烯F4材料,密封性能高
7、卤素检测试验≤0.1盎司/年
【执行标准】
设计规范:ANSI/ASHRAE15
结构长度:ANSI
试验与检验:ANSI
产品标识:GB/T 12220
供货规范:JB/T 7928
【整定压力等级】
≤4.0MPa
【额定排量】
口径 mm(in) |
do |
整定压力Psig(Mpa) |
||||
200(1.38) |
250(1.72) |
300(2.07) |
350(2.42) |
400(2.76) |
||
DN8(1/4) |
6.3 |
9 |
11.5 |
13.5 |
15.5 |
18 |
DN10(3/8) |
7.0 |
12 |
14.5 |
17 |
20 |
22.5 |
DN15(1/2) |
7.8 |
14.5 |
18 |
21.5 |
25 |
28 |
DN20(3/4) |
11 |
29 |
35.5 |
42.5 |
49.5 |
56 |
DN25(1) |
18 |
77.5 |
95.5 |
114 |
132.5 |
150.5 |
DN32(1'/4) |
26.5 |
168 |
207 |
247 |
287 |
319.5 |
注:排量单位Lbs/min(空气)
【性能参数】
型号 Type |
SFA-22C300T |
公称压力 |
300Lbs |
公称通径 |
DN8~32(1/4~1-1/4") |
强度试验压力 |
5.2MPa |
排放压力 |
≤1.1倍整定压力 |
密封压力 |
0.9倍整定压力 |
密封性 |
气压试验2分钟无泄漏、卤素检漏实验泄漏率≤0.1盎司/年 |
适用温度 |
-40~105°C |
适用介质 |
制冷剂、油、水、气体等 |
【主要零件材料】
序号 NO. |
零件名称 |
材料 |
1 |
阀体 |
HPb59-1/H62 |
2 |
密封圈 |
PTFE |
3 |
阀瓣 |
HPb59-1/H62 |
4 |
弹簧 |
50CrVA |
5 |
调整螺母 |
HPb59-1/H62 |
6 |
垫片 |
T3 |
7 |
螺母 |
HPb59-1/H62 |

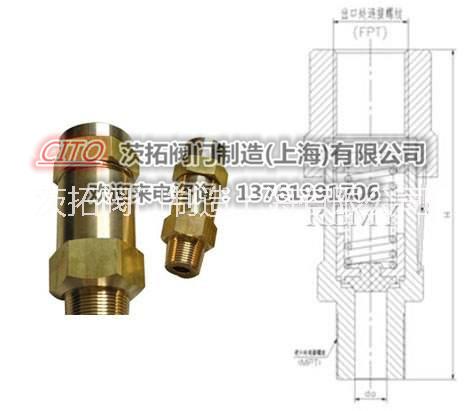

【主要外形连接尺寸】
口径mm(in) |
in |
≈H (mm) |
|
进口A |
出口B |
||
DN8(1/4) |
1/4-18MNPT |
5/8-18UNF |
80 |
DN10(3/8) |
3/8-18MNPT |
5/8-18UNF |
90 |
DN15(1/2) |
1/2-14MNPT |
7/8-14UNF |
95 |
DN20(3/4) |
3/4-14MNPT |
3/4-14FNPT |
100 |
DN25(1) |
1-11.5MNPT |
1-11.5FNPT |
120 |
DN32(1'/4) |
1'/4-11.5MNPT |
1'/2-11.5FNPT |
175 |
订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。
