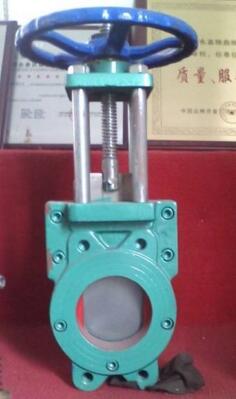

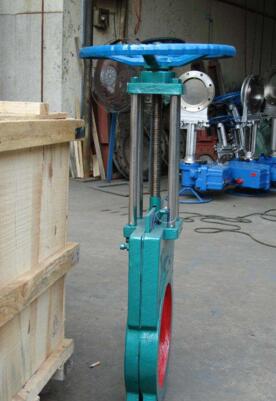

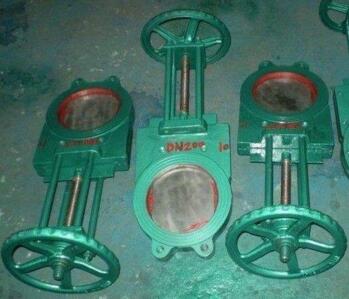

Z73X手动浆液阀

厂商 ：泉州高田流体设备有限公司

福建 泉州市
  • 主营产品：
  • 各类阀门
  • 消防器材
  • 管件批发
联系电话 ：15959573162
商品详细描述

浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构，克服了原对夹式浆液阀采用“U"型密封垫受力后易移位和变形，介质外泄等缺点。



Z73X手动浆液阀主要外形及连接尺寸(mm)

公称压力MPa 试验压力 工作温度 适用介质
壳体MPa 密封MPa
0.6 0.9 0.66 ≤80℃ 纸浆、煤浆、水、灰渣
1.0 1.5 1.1 ≤80℃

Z73X手动浆液阀主要外形及连接尺寸(mm)

公称通径DN L D D1 D0 H n-M
PN6 PN10
50 48 48 125 100 180 295 4-M16
65 48 48 145 120 180 305 4-M16
80 50 50 160 135 220 330 8-M16
100 50 50 180 155 220 380 8-M16
125 50 50 210 185 240 415 8-M16
150 60 60 240 210 280 490 8-M20
200 60 60 295 265 280 550 8-M20
250 70 70 350 320 360 693 12-M20
300 80 80 400 368 400 796 12-M20
350 80 90 460 428 400 895 16-M20
400 90 120 515 482 500 1004 16-M22
450 90 120 565 532 500 1110 20-M22
500 90 130 620 585 600 1210 20-M22
600 140 140 725 685 700 1460 20-M27
700 140 140 840 800 800 1680 24-M27
800 190 190 950 905 800 1910 24-M30
900 203 203 1050 1005 800 2130 28-M30
1000 216 216 1160 1115 800 2350 28-M30
1200 254 254 1380 1325 800 2650 32-M30


订货流程：
1、来电咨询159-5957-3162或发邮箱690036497@qq.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货时间、特殊要求等事宜

订货须知：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。

定做需知：

1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
