高压喷淋清洗机

厂商 :广东顺德佳和达清洗设备有限公司

广东 佛山市
  • 主营产品:
  • 超声波清洗机
  • 高压喷淋清洗机
  • 喷淋清洗烘干线
联系电话 :18934328685
商品详细描述



本公司产品为非标设备,根据客户要求制作,我司可上门为贵司测量,设计出方案,供贵司选择!


一、设备概述:

     该清洗机是佛山佳和达专门设计的一款连续通过式锅发热盘清洗机,是一种采用网链传动输送带输送工件,具有热碱喷洗、清水喷淋漂洗、风机吹水、热风吹干等功能的新颖连续式清洗设备。主要适用于各不锈钢锅、电水壶身、发热盘、水槽等日常生活用具在抛光前的油污清洗以及产品复底锅钎焊前、锅身、复合片等冲压拉伸件洗和冲压件的油、污、垢等清洗。

该机具有工位多,功能全,结构合理,操作方便,清洗效果好的优点,这对于大批量工件的清洗,改善劳动环境,提高清洗和生产质量,具有重要的意义。

二.  清洗工件:各型号不锈钢冲压件(锅发热盘)

三.  清洗目的:去普通锅电水壶拉伸件表面油污、泥垢、灰尘等污渍

四.  清洗工艺

1.    清洗剂:水或清洗剂

2.    工艺流程:上料→热碱喷淋清洗→初次喷淋漂洗→二次喷淋漂洗→三次喷淋漂洗→风机吹水→下料。

3.    清洗效率:速度可调

4.    工件的最大尺寸:长度350mm


五.  清洗机结构组成

该清洗机主要由设备主体及储液箱、输送系统、清洗系统、漂洗系统、风机吹水系统、过滤系统、热风烘干系统、自动温控加热系统、除雾系统、电器控制系统等组成:(贵司清洗机不含烘干段。)



六.  设备描述:

该清洗机为继电器控制全自动形式,除人工装卸工件外,其它工艺工序过程全部自动完成。

人工将要清洗的工件放在输送带上,输送系统自动按顺序将零件依次送往各工序段,对工件进行热碱喷淋清洗、喷淋漂洗、风机吹水、热风烘干后到达下料工位,整个清洗过程即完成。具体结构见方案图和以下的说明。













型号参数表(可提出您的建议定制)

型号规格

QXLT60-I

QXLT60-II

QXLT60-III

QXLT70-I

QXLT70-II

QXLT70-III

QXLT80-I

QXLT80-II

QXLT80-III

设备功能

清洗、气吹

清洗、漂洗、气吹

清洗、漂洗、气吹、热风吹干

清洗、气吹

清洗、漂洗、气吹

清洗、气吹

清洗、漂洗、气吹

清洗、气吹

清洗、漂洗、气吹

清洗工件最大尺寸宽×高(mm×mm)

400×(250或320)

600×450

800×600

1000×800

上料高度(mm)

850

850、1000(任选)

1060

输送速度(m/min)

0.18-1.8(无级调速)

输送带承载能力(kg/m2)

300

500

700

1000

清洗、漂洗压力(Kpa)

300(±10%)

300(±10%)

500(±10%)

500(±10%)

清洗、漂洗流量(m3/h)

30

30×2

30×2

50

50×2

50

50×2

90

90×2

清洗、漂洗液温度(℃)

常温∽80℃(可调,自动控温)电加热或蒸汽加热任选

压缩空气吹干压力(Kpa)

400∽600

热风温度(℃)

60∽100℃(可调自控)

水泵功率(KW)

4

4×2

4×2

7.5

7.5×2

15

15×2

22

22×2

设备外形尺寸

长(mm)

2800

4000

6000

3800

5400

4500

6300

5000

7000

宽(mm)

1600

1800

2000

2200

高(mm)

2300

2500

2600

2800

总功率

蒸汽加热

7

12

29

10

17

18

33

25

48

约(KW)

电加热

26.5

55

71

55

107

80

159

115

225







undefined


undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined




undefined

产品等点:

高压喷淋清洗烘干机设备是一台链条网带通过式高压喷淋清洗机,采用特制网带传动输送工件,具有酸洗、漂洗、吹水、烘干等功能的新颖连续式清洗设备。由人工将工件放在传动网带上,依次通过酸洗室(也可设定为碱洗等)、喷淋漂洗室、吹干室、烘干室,完成除酸除油、漂洗、吹干等流程后出料。清洗液经净化处理可循环使用,上罩内的雾气经吸雾风机抽出后外排出到总排气管道中去。该机具有工位多,功能全,结构合理,操作方便,清洗效果好的优点,这对于流水线零件的清洗,改善劳动环境,提高清洗和烘干质量,具有重要的意义,该设备综合运用喷淋及超声两种清洗模式,配合水基清洗剂,兼具喷淋粗清洗、超声精清洗,以及喷淋漂洗、风刀切水、烘干等功能,清洗效果佳,液体消耗量少,能耗低,绿色环保。

设备特点:
● 针对要清洗工件的内外表面及孔内壁等不规则形状的工件,均能达到良好的清洗效果;
● 清洗漂洗烘干一体化,实现即洗即用;
● 针对水基清洗工艺设计,环保安全,低运行成本;
● 设备配有清洗漂洗液实时循环过滤系统,提高液体利用效率;
● 设备采用不锈钢结构,并设有工艺观察窗口,实用美观;
● 采用高性能低功耗部件,整体能耗低;
● PLC控制,一键式操作,简单易用。

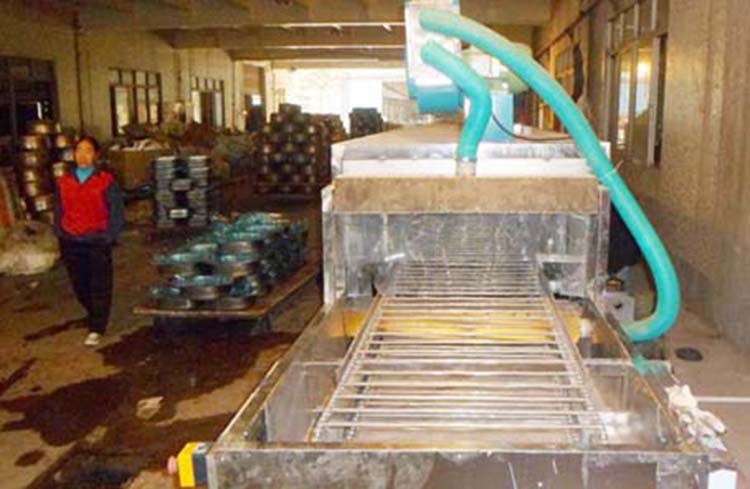

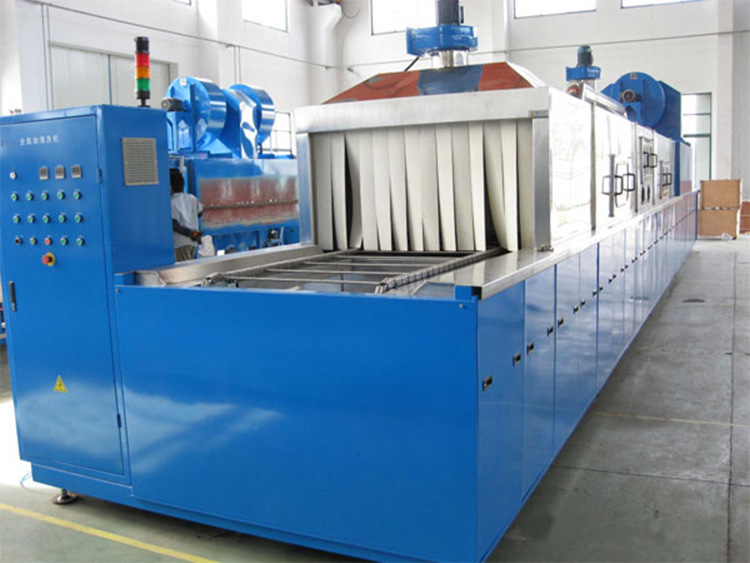

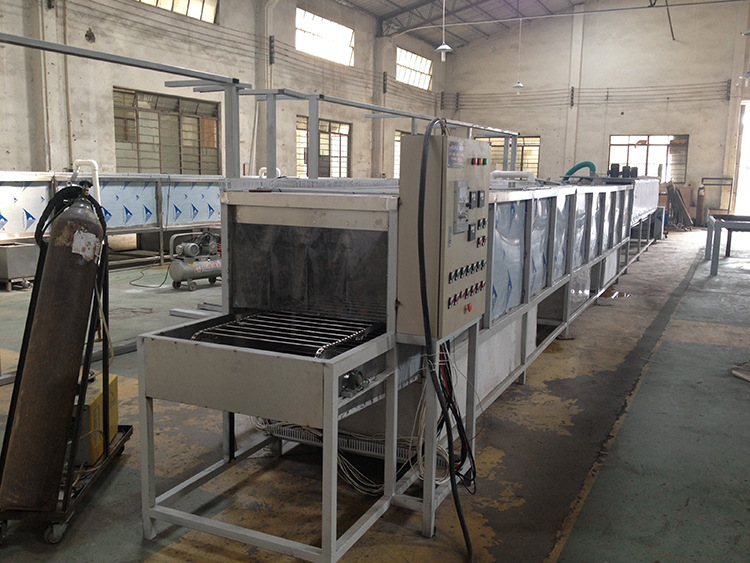

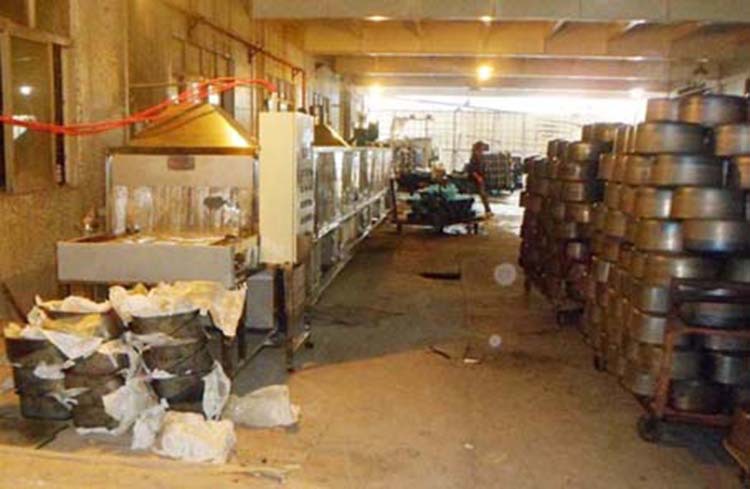

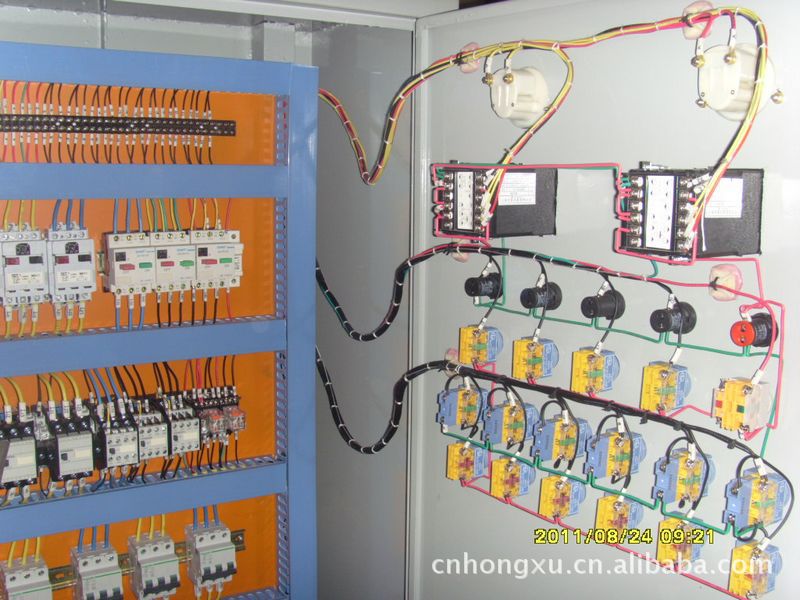

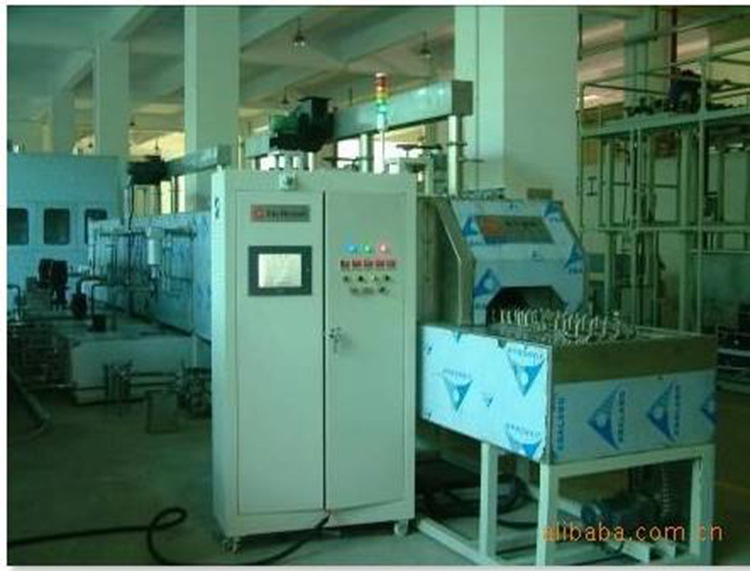

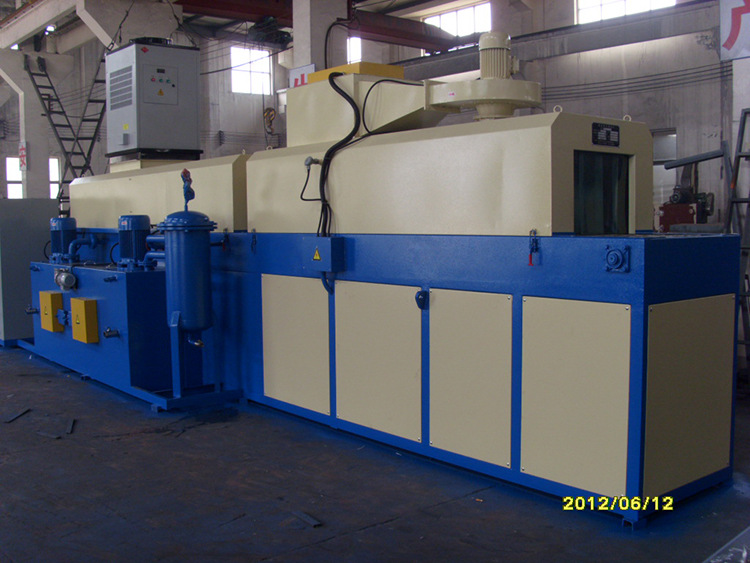

产品细节图
