产品描述
水冷机组
选用国际品牌制冷压缩机，质量好，运行可靠；采用高效壳式冷凝器，换热效率高，使用寿命长；压缩机运行机噪音小，效率高，整机外形美观。
产品说明Note
● 表中制冷量为环境温度40℃；
● 可根据要求增加配置；
● 当压缩机采用R22制冷剂，使用低于-15℃蒸发温度的范围，必须加装缸头风扇！当蒸发温度低于-25℃时，同时还须加装压缩机喷液系统；
● 当压缩机采用R404A制冷剂，使用低于-15℃蒸发温度的范围，必须加装缸头风扇！
技术参数
Technical Parameters
|
全封闭中高温水冷冷凝机组 |
|||||||||
|
机 组 型 号 |
GXN5CQZG |
GXN6CQZG |
GXN8CQZG |
GXN9CQZG |
GXN10CQZG |
GXN15CQZG |
|||
|
适 用 温 度（℃） |
10～-15℃ |
||||||||
|
制 冷 剂 |
R404A |
||||||||
|
电 源 |
3 8 0 V/ 5 0 H Z |
||||||||
|
冷凝器 |
形式 |
壳管式冷凝器 |
|||||||
|
额定水流量（m3/h) |
3.2 |
3.7 |
5 |
5.5 |
6.6 |
9.6 |
|||
|
接管规格 |
RC1-1-1/2 |
RC1-1-1/2 |
RC1-1-1/2 |
RC1-1-1/2 |
RC1-1-1/2 |
RC1-1-1/2 |
|||
|
压缩机组制冷量 |
蒸发温度+5℃ |
冷量（W） |
13350 |
22300 |
24100 |
26334 |
30096 |
41500 |
|
|
功率（W） |
3710 |
4210 |
5720 |
6530 |
7520 |
11650 |
|||
|
蒸发温度-5℃ |
冷量（W） |
9980 |
16550 |
18050 |
23100 |
21400 |
31000 |
||
|
功率（W） |
3760 |
4280 |
5760 |
6390 |
7390 |
11400 |
|||
|
蒸发温度-12℃ |
冷量（W） |
7940 |
13000 |
14300 |
18100 |
16950 |
24400 |
||
|
功率（W） |
3760 |
4310 |
5650 |
6350 |
7300 |
11250 |
|||
|
接口 |
排气管接口 |
1/2〞 |
1/2〞 |
5/8〞 |
5/8〞 |
5/8〞 |
5/8〞 |
||
|
吸气管接口 |
7/8〞 |
7/8〞 |
7/8〞 |
1-3/8〞 |
1-3/8〞 |
1-5/8〞 |
|||
|
外形尺寸 |
长（L）㎜ |
972 |
972 |
972 |
1162 |
1162 |
1162 |
||
|
宽（B）㎜ |
350 |
450 |
450 |
450 |
450 |
450 |
|||
|
高（H）㎜ |
726 |
726 |
726 |
875 |
875 |
848 |
|||
|
安装尺寸 |
长（D）㎜ |
500 |
500 |
500 |
600 |
600 |
600 |
||
|
宽（E）㎜ |
300 |
380 |
380 |
380 |
380 |
380 |
|||
|
机组标准配置：压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。 |
|||||||||
|
半封闭中高温水冷冷凝机组 |
|||||||||
|
机 组 型 号 |
GXN20CBZG |
GXN25CBZG |
GXN30CBZG |
GXN35CBZG |
GXN40CBZG |
GXN50CBZG |
|||
|
适 用 温 度（℃） |
+5～-20℃ |
||||||||
|
制 冷 剂 |
R404A |
||||||||
|
电 源 |
3 8 0 V/ 5 0 H Z |
||||||||
|
冷凝器 |
形式 |
壳管式冷凝器 |
|||||||
|
水流量（m3/h) |
12 |
14 |
17 |
22 |
25 |
30 |
|||
|
接管规格 |
2〞 |
2〞 |
2〞 |
2-1/2〞 |
2-1/2〞 |
2-1/2〞 |
|||
|
压缩机组制冷量 |
蒸发温度+5℃ |
冷量（W） |
46000 |
57800 |
69000 |
88000 |
94200 |
121000 |
|
|
功率（W） |
14400 |
18750 |
22000 |
28000 |
40900 |
40000 |
|||
|
蒸发温度 -5℃ |
冷量（W） |
31600 |
40250 |
48450 |
61700 |
71000 |
83800 |
||
|
功率（W） |
13000 |
16900 |
19900 |
25300 |
30200 |
35800 |
|||
|
蒸发温度-15℃ |
冷量（W） |
20700 |
26500 |
32400 |
40800 |
47800 |
55600 |
||
|
功率（W） |
1140 |
14350 |
16850 |
21300 |
25100 |
29800 |
|||
|
接口 |
排气管接口 |
3/4〞 |
3/4〞 |
7/8〞 |
7/8〞 |
1-1/8〞 |
1-1/8〞 |
||
|
吸气管接口 |
1-5/8〞 |
2-1/8〞 |
2-1/8〞 |
2-1/8〞 |
2-1/8〞 |
2-5/8〞 |
|||
|
外形尺寸 |
长（L）㎜ |
1162 |
1360 |
1360 |
1360 |
1440 |
1646 |
||
|
宽（B）㎜ |
500 |
500 |
500 |
500 |
500 |
500 |
|||
|
高（H）㎜ |
781 |
781 |
781 |
828 |
883 |
878 |
|||
|
安装尺寸 |
长（D）㎜ |
600 |
800 |
800 |
800 |
800 |
1000 |
||
|
宽（E）㎜ |
400 |
400 |
400 |
400 |
400 |
400 |
|||
|
机组标准配置：压缩机、壳管式冷凝器、压控、压力表、过滤器、电磁阀、接线盒等。
|
|||||||||

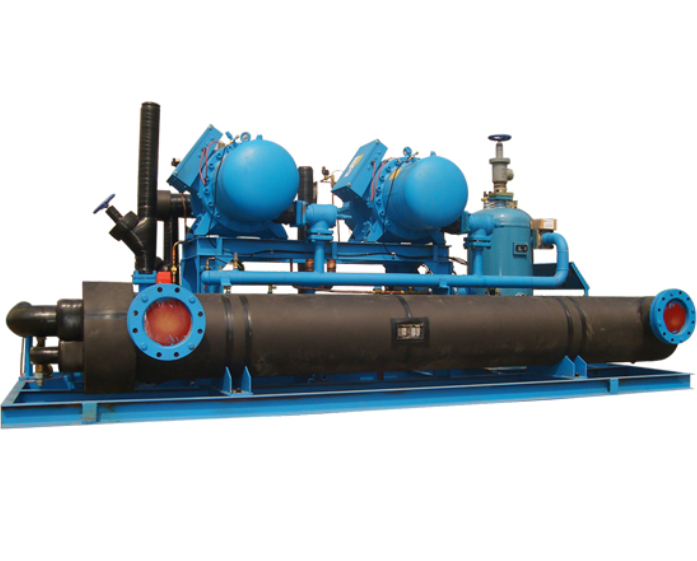

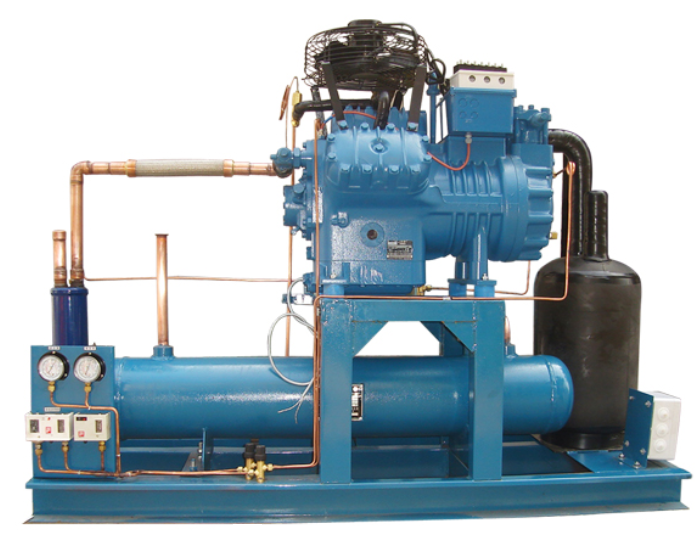

产品图片
