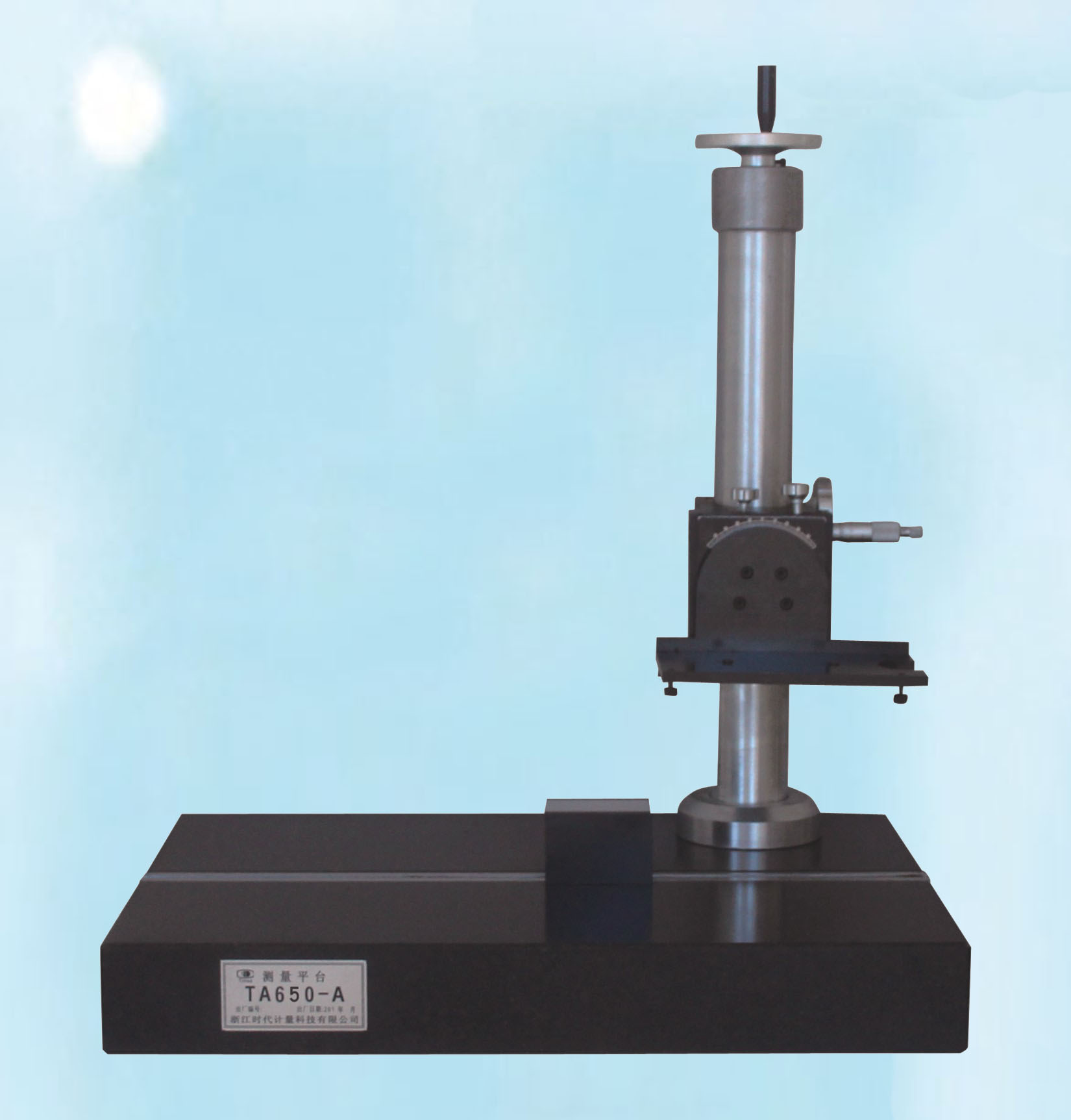

测量平台TA650

1. 概述

本产品为时代系列粗糙度测量仪的主要附件之一，适用于TR300粗糙度仪，为其提供高精度的测量平台和立柱升降系统及旋转机构，可方便地调整仪器，其效果将大大降低仪器的操作难度，尤其是在测量高精度零件时，效果会更明显。该产品也适用于使用其他厂家（包括国外厂家）粗糙度测量仪的用户，但需要定制一个专用的连接部件。当然，也不排除其它用途的特殊用户。对于专用传感器，必须借助这套附件才能够进行复杂的精确调整，



特点：

·立柱升降回程差极小

·立柱的升降轻巧灵活

·升降台的旋转灵活方便

·定位精度准确可靠





2. 工作原理

操作者通过转动升降手轮带动丝杠螺母系统运动，螺母与升降座连接，升降座与仪器连接，从而带动仪器沿键槽升降。由于丝杠螺母系统采取了消除间隙的特殊设计，使得升降回程差调到很小，因此，本系统升降调整精度很高。并采用了定心和推力轴承来提高旋转的平稳性。调整到一定高度后，再进行角度调整，结构采用了主从转盘，主转盘与升降座通过轴承连接，从转盘在未被锁紧之前可以在±45?范围内粗调至所需角度附近，然后通过角度粗调锁紧手轮锁紧，使之与主转盘成为一体，再调角度微调做精确角度调整，该调节范围是±5?，最终将仪器调整到到测量工件所需的测量角度，锁紧角度微调锁紧手轮。

3. 操作方法

31操作步骤

1） 安装

将TR300放到安装板上，其底座的定位槽一侧紧靠安装板上的定位钉，通过安装板下面的四个螺钉与TR300底座上的四个螺钉孔牢固连接。



2）调整

将工件放在平台（或V型块）上，置于传感器的正下方，然后调整升降手轮，使传感器接近工件。当传感器即将接近工件时，一定要放慢传感器的下降速度，当传感器接触工件后，要仔细观察触针位置，当触针处在零位附近时，即可测量。

轴向测量圆柱形工件时，可将工件放在选配的V型块上，该V型块的中心线与传感器的触针处在同一垂直平面中（出厂时已调好），即传感器接触工件后所测量是圆柱形工件最高点的母线。

当需要测量复杂形状工件时，除了高度升降调整，还要做俯仰角度的调整。这时在角度粗调锁紧手轮松开，同时角度微调锁紧手轮拧紧的情况下，轻轻搬动安装板，旋转到需要的俯仰角度附近，锁紧角度粗调锁紧手轮，同时松开角度微调锁紧手轮，再通过右侧的角度微调丝筒精确旋转角度到需要的角度，再锁紧角度微调锁紧手轮，即可测量。



提示：1、调整升降手轮前，先松开升降锁紧手轮；

2、测量高精度零件时，可将升降锁紧手轮锁紧，使测量更稳定精确；

3、调整仪器俯仰角度前，先松开角度粗调锁紧手轮，同时拧紧角度微调锁紧手轮；

4、在松开角度粗调锁紧手轮的时候一定要注意手扶着仪器，避免不小心转动角度碰坏传感器。

5、在旋转角度微调丝筒时一定要注意松开角度微调锁紧手轮，否则会把丝筒挤出来。

6、测量完毕一定要锁紧角度粗调锁紧手轮以防不小心旋转角度碰坏传感器。

4.2与微调工作台配合使用
