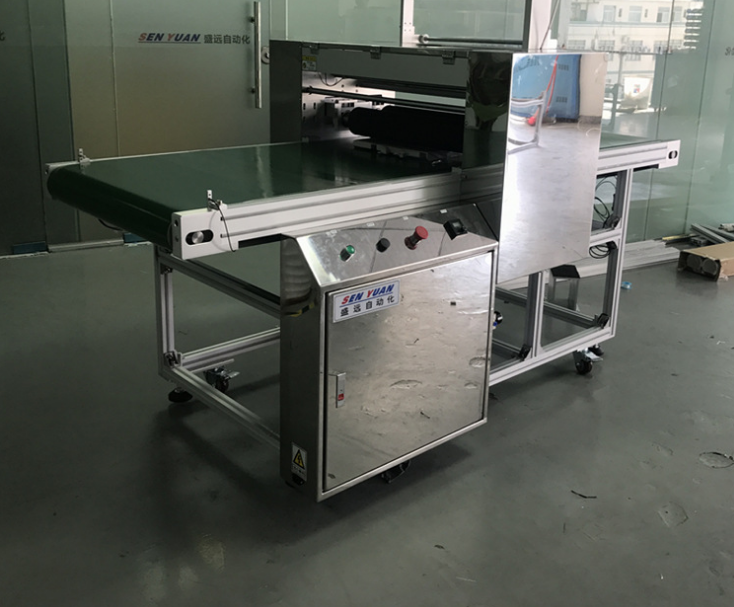

板面压膜机

概 述
静电除尘覆膜机的主要功能是将板材、片材表面的落尘，静电消除，再进行上下覆膜，切刀来完成的。静电除尘覆膜机其工作步骤是：将片材放置在进料输送皮带上、通过上下进口除尘胶辊来实现除尘效果，表面静电消除器消除赋予表面的静电后由覆膜装置进行上下覆膜，覆膜完成后自动切刀再由输送直接送出。静电除尘覆膜机此设备运行安全可靠、操作简便等、无气泡、无压痕、无压伤、不偏膜、清洁度高等优点。
特 长
高生产及可靠性能实现
● 操作简便人性化，生产效率大幅提高；● 适合多规格的片材产品；
● 切刀间隙可调整；● 上下膜带张力调节
● 切刀精度高● 静电离子风调节阀调节；
● 防静电弹性皮带；● 有效宽度300mm（可订做）；
● 优质硅胶胶辊● PET上下沾尘纸卷；
● 采用PLC控制；● 人机界面操作；
● 单个生产周期小于5 秒。每小时产能≥700片
● 抽屉式装尘纸卷；● 线速度0-30m可调；
● 具有声光报警功能；● 计数功能；
● 可设定切片的数量；● 可设定计数功能；
● 铝型材机架（国标2.0）；● 采用镜面不锈钢
装置规格
1、设备型号：SY-FM300F
2、线速度：0-30M（可调）
3、胶辊： 优质胶辊、除尘效果更嘉（4条胶辊）直径37mm
4、静电 棒:  感应式风棒、（可根据客户要求配置）
5、皮带:  优质弹性防静电皮带 35mm
6、产品转型时间:  更换新产品调校时间：约 1min
7、外形尺寸:  机器宽度：约 500 mm
                    机器长度：约 1300 mm
                    机器高度：约 980 mm
8、机台类型:  立式机
9、机器重量:  约200 Kg
10、输送单元:
                      1） 前后输送采用防静电弹性皮带
                      2） 皮带轮防跑偏设计
                      3） 进口NSK轴承
                      4） 进料光钎感应
                      5）上下覆膜均采用张力调节
11、胶辊单元:
                     1） 优质硅胶胶辊4条（可根据客户要求订做）
                     2） 胶辊上下间隙调节
                     3） 淡蓝色低沾度
12、除尘纸卷:
                    1） 采用PET材质
                    2） 沾度高沾（根据产品调整）
                   3） 上下双面清洁
                   4） 底部采用气缸接触
                   5） 气缸：台湾 亚德客
                   6） 清洁效果： 99%
13、静电消除:
                   1） 采用离子风棒（可根据要求配置）
                   2） 离子风量大小调节
                   3） 感应式风棒
                   4） 表面双重消除
                   5） 消除效果≈50V左右



电气控制规格

1、工作流程:
                 1） 手动将产品 放在工作台输送部位
                 2） 光钎感应产品延时运行
                 3） 通过清洁装置，清除表面的异物、消除静电
                 4） 由输送装置输送至覆膜装置
                 5） 到达覆膜装置同时上下覆膜
                 6） 覆膜完成自动切刀动作
                 7） 切刀完成后，由输送装置送出
                 8） 重复动作 1）
2、电气控制实现
                1） 中间继电器： 法国 施耐德
                2） 电磁阀 台湾 亚德克
                3） 调压阀组合 台湾 亚德客
               4） PLC ： MITSUBISHI 日本
               5） 气缸 台湾：亚德克
               6） 人机界面 ： 显控
               7） 蜂鸣器 1 个
               8） 静电消除装置 1套
3、控制面板操作
              1） 产品计数
               2） 电源开启/关闭
              3） 紧急制动按钮
               4） 人机界面操作
4、电器保护
              1） 漏电保护
              2） 短路保护
              3） 计数数量到，蜂鸣器报警工作


可选装件：
自动高精度切刀、单双面覆膜、自动收废料、张力控制、自动上下料
产品清洁功能、单双工位、CCD视觉检测系统等 根据客户需求定制！！！
