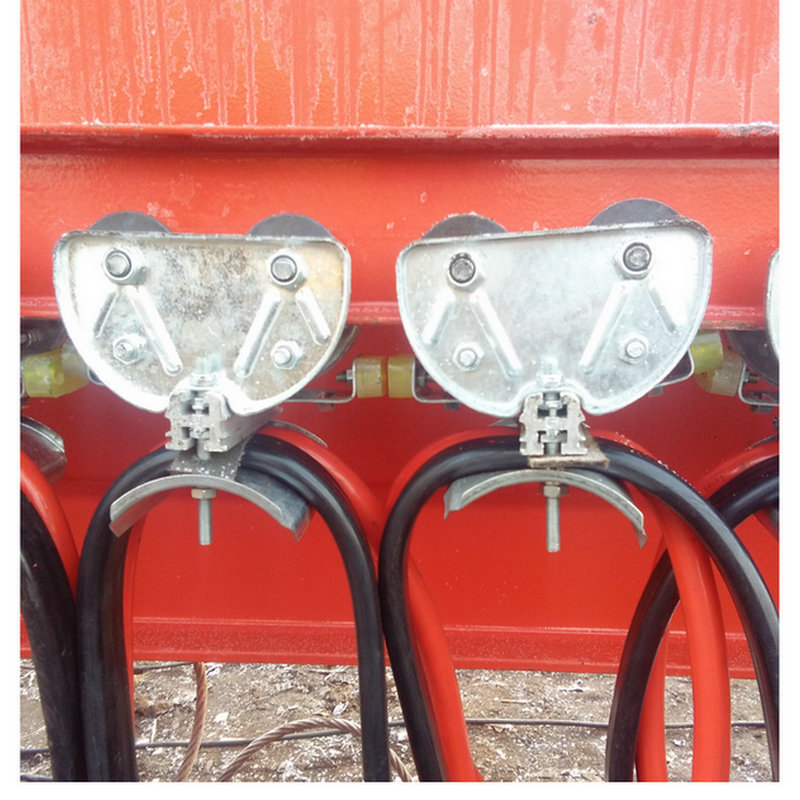

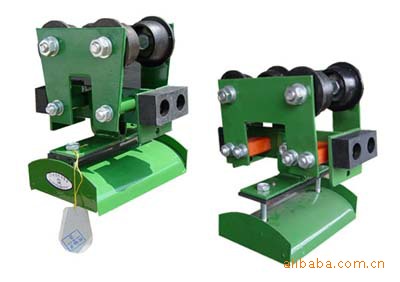

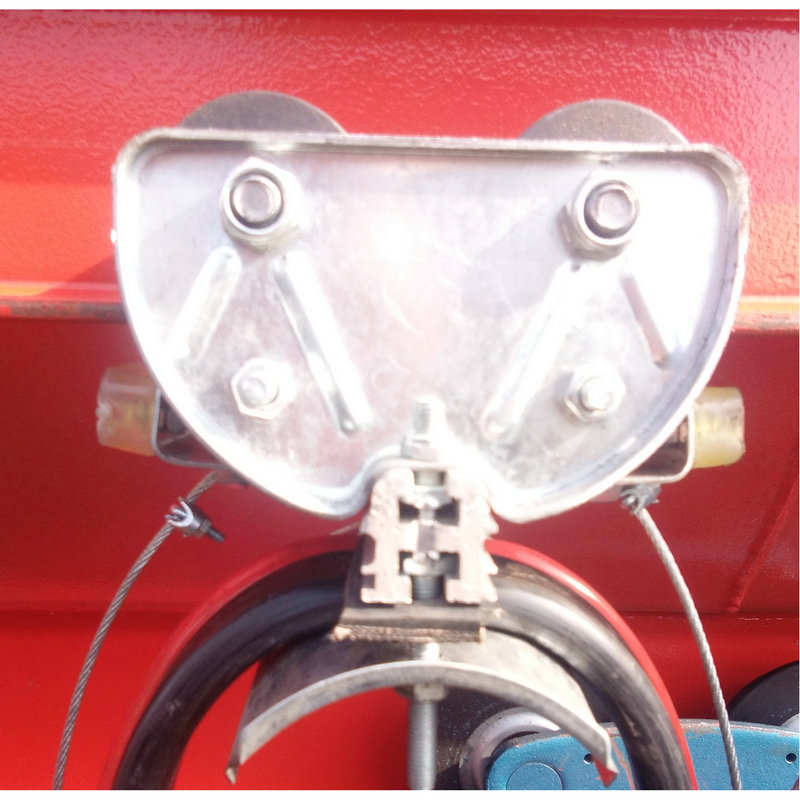

工字钢电缆滑车 GHC型系列工字钢滑车装置用于移动供电机械在移动中电缆的悬吊与移动，已广泛应用于各类起重机械中。该装置具有结构坚固。移动灵活。安全可靠等优点。 GHC 型滑车由牵收引滑车、电缆滑车、终端滑车三部分组成，牵引滑车跟随移动机械导缆（牵引）装置，每个移动机械配 1 个，随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动，两端并装有缓冲撞头，滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端，一般每个移动机械设置 1 个。 该系列滑车分 Ⅰ 、 Ⅱ 、 Ⅲ 、 Ⅳ 、 Ⅴ 五种型号，如用户采用 12 号、 14 号或更大号数工字钢，可在订货时注明，本厂可成套供货。
|
|
电缆滑车装置一般配置图 |
|
工字钢电缆滑车 |
|
型号 |
A |
|
B |
I |
L |
l |
R |
|
|
GHC- Ⅰ 10# |
170 |
120 |
195 |
120 |
160 |
120 |
50 |
|
|
GHC- Ⅱ 10# |
240 |
135 |
245 |
120 |
220 |
135 |
60 |
|
|
GHC- Ⅲ 10# |
240 |
135 |
285 |
130 |
260 |
180 |
80 |
|
|
GHC- Ⅳ 10# |
320 |
200 |
315 |
130 |
300 |
200 |
95 |
|
|
GHC- Ⅴ 10# |
420 |
200 |
350 |
150 |
360 |
260 |
120 |
|
|
工字钢电缆滑车
|
|
电缆滑车装置一般配置图 |
|
工字钢电缆滑车 |
|
型号 |
A |
a |
B |
I |
L |
l |
R |
|
|
GHC- Ⅰ 10# |
170 |
120 |
195 |
120 |
160 |
120 |
50 |
|
|
GHC- Ⅱ 10# |
240 |
135 |
245 |
120 |
220 |
135 |
60 |
|
|
GHC- Ⅲ 10# |
240 |
135 |
285 |
130 |
260 |
180 |
80 |
|
|
GHC- Ⅳ 10# |
320 |
200 |
315 |
130 |
300 |
200 |
95 |
|
|
GHC- Ⅴ 10# |
420 |
200 |
350 |
150 |
360 |
260 |
120 |
|
批发说明
HXDL电缆滑线导轨
一：HXDL系列电缆滑线由轨道、携缆小车、电缆以及悬吊、固定等组件组合而成。该产品以其简捷的结构、完备的性能被广泛地应用于铁路货场、港口码头以及烟草机械等行业的起重运输机械的移动供电和信号舆系统中。
|
HXDL系列电缆滑线 HXDL series trailing coble |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
型号规格 Type & Spec |
轨道截面尺寸（mm） Track size |
适配小车型号 Suitable trolley |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
A |
B |
C |
D |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
HXDL-33 |
33 |
40 |
14 |
2.0 |
DTC-33 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
HXDL-40 |
40 |
40 |
14 |
2.0 |
DTC-40 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
HXDL-50 |
50 |
50 |
16 |
2.5 |
DTC-50 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
HXDL-60 |
63 |
63 |
18 |
4.0 |
DTC-60 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
HXDL-70 |
72 |
68 |
22 |
4.0 |
DTC-70 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
HXDL-100 |
100 |
100 |
35 |
6.0 |
DTC-100 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注：1、轨道标准长度：4m、6m。2、轨道材料：冷轧钢板、不锈钢板 Note：1、Standard track length:4m、6m .2、track material:cold rectifing sheet、stainless steel
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
