大气清灰袋式除尘器

简介

    GA型大气清灰袋式除尘器  采用了高频振动加反吹风，反吹风由特殊设计的电动缸带动三通阀来实现，电动缸的动作由一套自控系统来控制，与过去采用的脉冲反吹和高压反吹布袋除尘器相比，大大节省了配套辅助设备的投资，而且还显著的降低了电能消耗和设备的运行费用，同时还具有性能稳定可靠、除尘效率高、检修方便、滤袋寿命长等优点。

工作原理：

    含尘气体由进气管进入灰斗，再向上经由箱体内的滤袋净化后，由电动三通阀开启的主阀板处排至出气管，出气管的气体再经离心风机，烟囱排入大气中。随着工作时间的加长，滤袋内壁上粉尘层的厚度逐渐增加，阻力也随之逐渐上升，当阻力升高值达到80～120毫米水柱时，（可通过U型压力计看出），电动缸开动使用电动三通阀的主阀板关闭，付阀板打开，进行反吹清灰。反吹空气通过电动三通阀进入箱体后，与过滤状态相比反向通过滤袋，与此同时，高频电振器开始动作，使滤袋随这作高频震动。在反吹及高频振动的同时作用下起到清灰的效果（清灰时间是可调的）。清灰结束时高频电振停止振动。电动三通阀主阀板打开，付阀同时关闭，又恢复了正常过滤状态。可以按照需要调整清灰的相邻间隔时间、使各箱体按指定的时间依次序进行清灰。

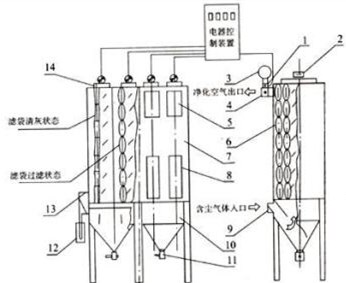

1、电动缸  2、高频电振动器   3、清灰反吹管  4、三通阀（接引风机）

5、上部检修门  6、滤袋    7、上箱体（过滤室）  8、下部检查门

9、尘端进口（接风罩）   10、下箱体（灰斗）  11、星型卸料器（排灰阀）

12、U型压力计  13、测压气嘴   14、振动器架

GA型大气清灰袋式除尘器特点：

l、适用于质轻，粒细，粘性粉尘的空气净化。

2、采用淹没式脉冲阀，流道阴力小，气源压力由常规型的0.5MPa--0.3MPa

3、由于离线喷吹清灰，喷吹一次就可达到彻底清灰的目的，所以清灰周期由常规型的3--5分钟，延长到20--30分钟，因此，降低清灰能耗，压气耗量仅为常规型的十分之一左右，同时，滤袋与脉冲阀膜片的疲劳磨损也相应减少，从而成倍地提高滤袋与阀片的寿命。

4、滤袋袋口采用弹簧涨圈，密闭性能好，牢固可靠。

5、采用上部抽袋方式，换袋时在抽出除尘骨架后，脏袋投入箱体下部灰门，由入孔处取出，改善换袋操作条。

6、进出口集合管布置紧凑，气流阻力小。
