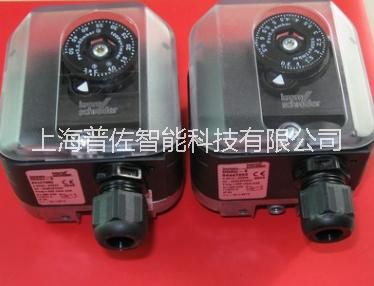

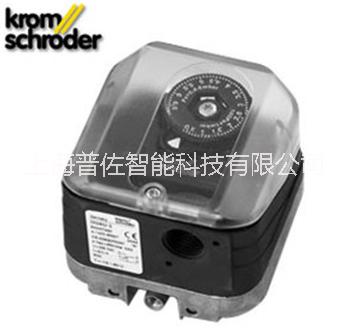

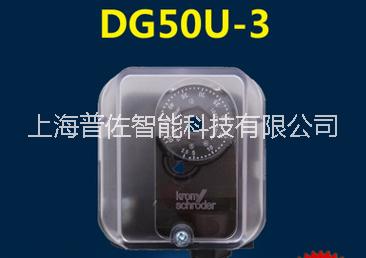

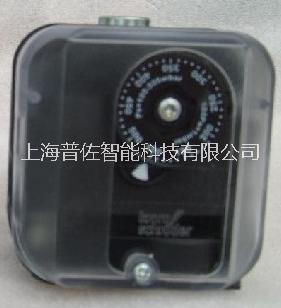

霍克德压力开关DG50U-3

霍科德压力开关KromSchroder（霍科德）：（DG10U-3，DG500U-3，DG150U-3，DG50U-3，DG10UG-3，DG6U-3） DG6B-3,DG6U-3，DG10B-3,DG10UG-3， DG50U-3，DG50B-3, DG150U-3，DG150B-3,DG500U-3，DG500B-3, (DG10U-3 1-10mbar ，DG6U-3 0.4-6mbar，DG10UG-3 1-10mbar,DG50U-3 2.5-50mbar，DG150U-3 30-150mbar，DG500U-3 100-500mbar)。

用于EN1854所允许的任何场合，可用于燃气、空气和烟气介质。压力动作点范围从0.4到500mbar。如采用差压控制时，不能用于燃气介质。
· 可控制燃气与空气压力
· 负压和低电压切断燃气和空气
· 有压力调节刻度显示
· 经过EC测试并认证
· 经过国际认证
· 适用于生物甲烷气体
· H和N型带有非自锁的复位按钮
· 有特殊设计的压力

适用介质种类：天然气，城市煤气，LPG（气态），生物甲烷，空气和烟气压力管连接

1和2：正压控制，Rp1/4"；

3和4：负压控制，Rp1/8".

测压孔?9mm，符合DIN3391

最大测试压力：＜15分钟，2bar

环境温度：-15℃~+80℃

介质温度：-15℃~+80℃

运输和储存温度：-40℃~+80℃

安装位置：任意
建议按膜片位置的水平或垂直安装，并保证介质干净不含水分和杂质
垂直安装时，实际动作压力即为设定值
不平安装时，实际动作压力比设定值高0.2mbar
倒装时，实际动作压力比设定值低0.2mbar
通过刻度手轮设定压力。设定值与实际值最大偏差为±15%，当垂直安装且由压降控制时要做相应的调整。

压力开关DG..B：用于正压控制，连接1孔。

压力开关DG..U,H,N:正压控制时，连接1和2；负压控制时，连接3和4；差压控制时，连接1或2之一和3或4之一。

H型开启和关闭有压升控制；N型由压降控制。当恢复正常工作压力后，由复位按钮复位。

正压控制:介质（燃气，空气，烟气）

负压控制:介质(燃气，空气，烟气)

连接3或4孔。膜片上腔的空气可以由1或2排空。

差压控制:介质(空气，烟气)

高压连接到1或2孔，低压连接到3或4孔其余的孔必须用丝堵住。



注意：

连接孔3和4是连接2膜片上腔的不可导入任何燃气或空气燃气的混合气体。如导入烟气，则烟气中不能含有腐蚀性成分。



压力开关DG系列：

·可控制燃气与空气压力
·负压和低电压切断燃气和空气，有压力调节刻度显示
·经过EC测试认证和国际认证、CE认证
·适用于生物甲烷气体
·H和N型带有非自锁的复位按钮
·有特殊设计的压力开关
应用于EN1854所允许的任何场合，可用于燃气，空气和烟气介质压力
动作点范围从0.4到500mbar
1.如采用差压控制时，不能用于燃气介质
2.符合欧盟燃气应用标准（90/396/EEC En1854）
