一、简介
PL型系列单机除尘器，是利仁环保根据国外引进的除尘设备进行改进研制成功的新产品，是一种体积小，除尘效率高除尘机组。

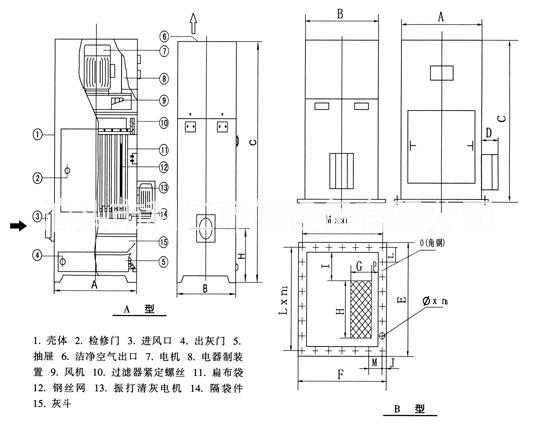

结构
该系列机组基本结构由风机、过滤器和集尘器三个部件组成，各部件都安装在一个立式框架内、钢板壳体、烘漆防锈，外型美观、结构科学、运行可靠、使用方便
二、结构特点

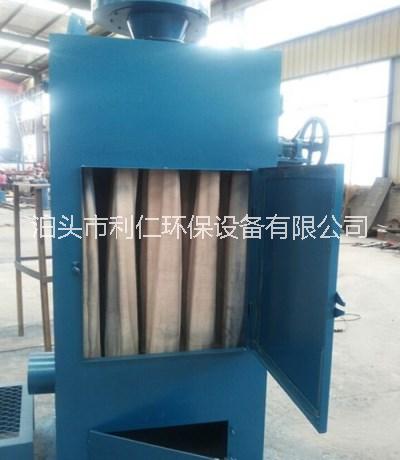

1、 滤料选用208工业涤纶斜纹绒布的扁布袋，布袋内装有弹簧钢丝网，过滤效果好，更换滤袋方便，使用寿命长。
2、 除尘器清灰机构采用电机带偏心轮连杆使布袋抖动而清除沾在滤袋外表面的粉尘。
3、 控制装置分自控和手控两种。自控即在风机连续工作时，清灰机构定时自动振打清灰，手控即风机停止后清灰机构自动工作。也可根据需要随时启动清灰电机振打清灰，清灰时间长短由用户自行调节时间继电器。
4、 集灰器部件采用抽斗式结构，清灰方便快捷。
5、 除尘器一侧装有含尘气体进风口，可配接拆包口、料灰口、喷砂箱、振动筛、破碎机等扬尘设备上，实现就地除尘。
三、工作原理
含尘气体进入箱体后，经过滤器过滤，粉尘被隔离在除尘布袋外表，洁净气体则通过滤袋进入风机，由风机吸入直接排入室内或接管排至室外。
随着过滤时间累积，除尘布袋外表沾附的粉尘增多，阻力增大，进而降低除尘效率，影响除尘器收尘效果。为保证单机除尘器正常运行，实现理想的除尘效果，必须清理掉布袋外粉尘。pl单机除尘器通过定时振打或手控进行清灰，单机除尘器停止后自动进行数十秒钟振打清灰工作，使粉尘落至集尘容器内，定期清理。
四、技术性能
|
型号 |
PL-800/A |
PL-1100/A |
PL-1600/A |
PL-2200/A |
|
风量(m3/h) |
800 |
1100 |
1600 |
2200 |
|
资用压力(mmH2O) |
80 |
85 |
85 |
100 |
|
过滤面积(m2) |
4 |
7 |
10 |
12 |
|
进气口尺寸(mm) |
Φ120 |
Φ140 |
Φ150 |
Φ200 |
|
进气口中心离底距H |
318 |
345 |
418 |
433 |
|
风机电机功率(KW) |
1.1 |
1.5 |
2.2 |
3 |
|
清灰电机功率(KW) |
0.18 |
0.18 |
0.18 |
0.18 |
|
过滤风速(m/min) |
3.33 |
2.62 |
2.66 |
3.05 |
|
净化效率(%) |
>99 |
>99 |
>99 |
>99 |
|
灰箱容积 |
20 |
30 |
40 |
40 |
|
噪声dB(A) |
75 |
75 |
75 |
75 |
|
外形尺寸A×B×C(mm) |
530×520×1300 |
700×580×1400 |
740×580×1913 |
720×630×1696 |
|
重量(Kg) |
400 |
550 |
600 |
730 |
|
|
PL-2700/A |
PL-3200/A |
PL-4500/A |
PL-6000/A |
|
风量(m3/H) |
2700 |
3200 |
4500 |
6000-8000 |
|
资用压力(mmH2O) |
120 |
100 |
100 |
150-120 |
|
过滤面积(m2) |
13.6 |
15.3 |
21.5 |
30 |
|
进气口尺寸(mm) |
200×250 |
200×300 |
200×350 |
220×450 |
|
进气口中心离底距 |
458 |
478 |
478 |
1295 |
|
风机电机功率(KW) |
4 |
4 |
5.5 |
7.5 |
|
清灰电机功率(KW) |
0.18 |
0.18 |
0.18 |
0.55 |
|
过滤风速(m/min) |
3.30 |
3.48 |
3.49 |
3.33×4.5 |
|
净化效率% |
>99 |
>99 |
>99 |
99.5 |
|
灰箱容积(1) |
55 |
55 |
70 |
105 |
|
噪声dB(A) |
<75 |
<75 |
<75 |
<80 |
|
外形尺寸A×B×C(mm) |
760×680×1798 |
790×700×1888 |
900×800×2028 |
120×900 |
|
重 量(Kg) |
850 |
980 |
1040 |
1200 |
