商品详细描述

 1

   一、简介

         交流单三相电压表/电流表/多功能电力仪表，可对单相三相电路中的电压电流全电量进行测量，并直观显示出来。默认发货外形尺寸：96*48mm或96*96mm.开孔尺寸：91*45mm或91*91mm,如需其他尺寸请备注。

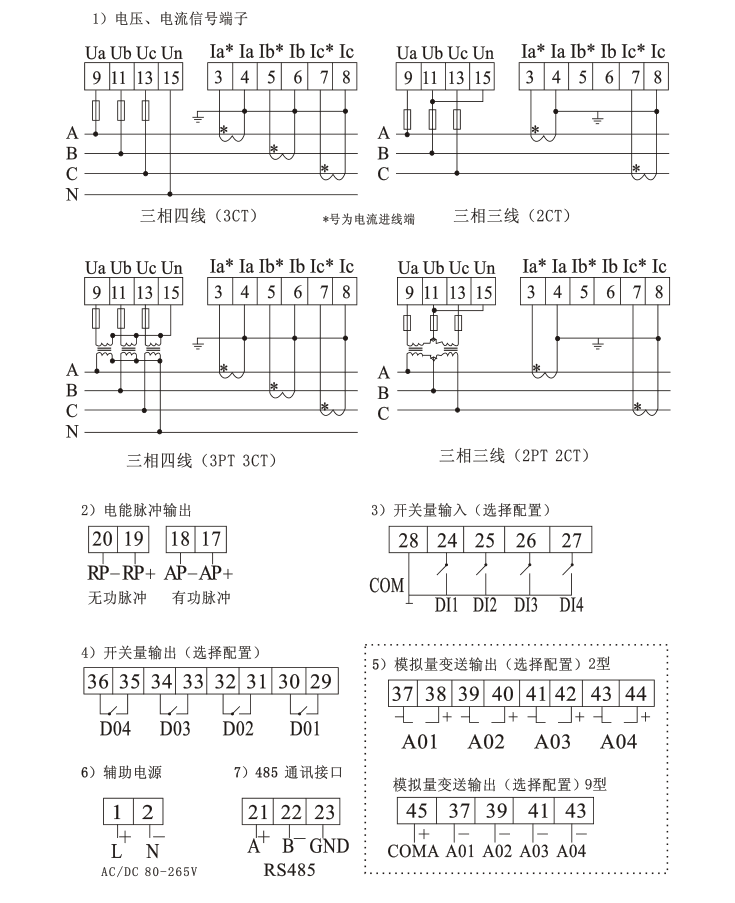

        三、仪表接线图

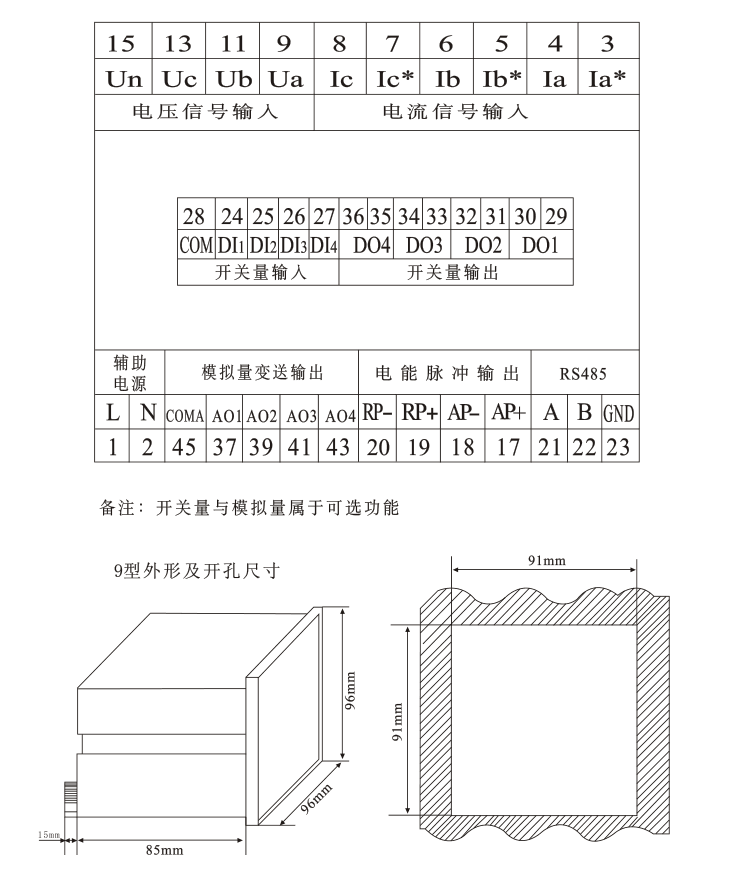

        四、接线端子说明

                五、选型手册

订货示例：
型号：    PD194E-9S4
尺寸：    96*96mm
电源：    AC/DC80-265V
输入电流：AC5A

输入电压：AC380V

 多功能液晶产品型号：SUPZ72-ASY  SUPZ80-3SY SUPZ96-9SY SUPZ12-2SY

 多功能数显表能够高精度测量三相电网全部电量参数，并带有通讯接口和电能脉冲输出、四路开关量输入、四路开关量输出和四路模拟量输出功能，可实现本地或远程的开关信号监测和控制功能。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
　　多功能数显表功能及特点
　　1.测量：三相电压、电流、有功功率、无功功率、功率因素、频率、有功功能、武功功能
　　2.正方向有功功能，感性容性无功电能
　　3.三排LED数码管显示，可视度高
　　4.RS485通讯，MODBUS-RTU协议
　　5.输出：2路电能脉冲输出、四路开关量输出、四路模拟量输出
　　6.输入：四路开关量输入
　　7.扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
　　8.用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理
