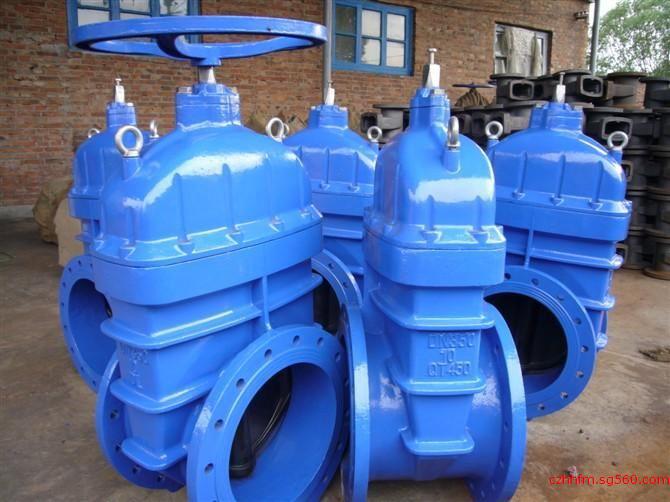

弹性座封闸阀

闸阀暗杆软密封闸阀暗杆弹性座封闸阀Z45X软密封闸阀



   长期以来市场上使用的一般闸阀，普变存在漏水，易生锈现象，本企业引进国外先进技术所产生的软密封闸阀，克服了一般的闸阀密封性差，弹性疲乏，易生锈等缺陷，软密封闸阀是传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，该阀具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点，可广泛适用于自来水.污水.建筑.食品.电力.医药.冶金.轻纺.能源系统等流体管线上的作为调节和节流装置使用。
   特点：1.平底式阀座，2.整体包胶，3.耐腐蚀，4.不易碎裂，5.三O型环密封圈，6.有助生饮，7.精铸阀体，8.重量轻安装维修方便









DN	D1	D2	D3	D4	D5		10						n-M	A型重量（kg）
Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8	4-M12	14.40	/
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	4-M16	24.37	24.58
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17
200	219	265	226	320	375	65	28	25	76	38	6	6	10	6-M16	44.69	45.29
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M16	59.41	60.22
300	325	377	333	435	495	72	32	30	90	46	8	10	10	8-m20	89.37	90.02
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-m20	99.74	100.3
400	426	480	435	540	600	72	32	30	90	46	10	10	10	12-m20	114.0	114.8
450	480	530	488	590	650	72	32	30	90	46	10	10	10	12-m20	124.1	124.727
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-m20	139.3	140.5
600	630	690	640	755	820	75	40	30	104	54	10	10	12	16-m20	197.2	198.2
700	720	780	730	845	910	75	40	30	104	54	10	10	12	20-m20	222.6	223.7
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-m20	280.0	282.3
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-m20	309.6	312.2
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-m20	341.1	344.0
