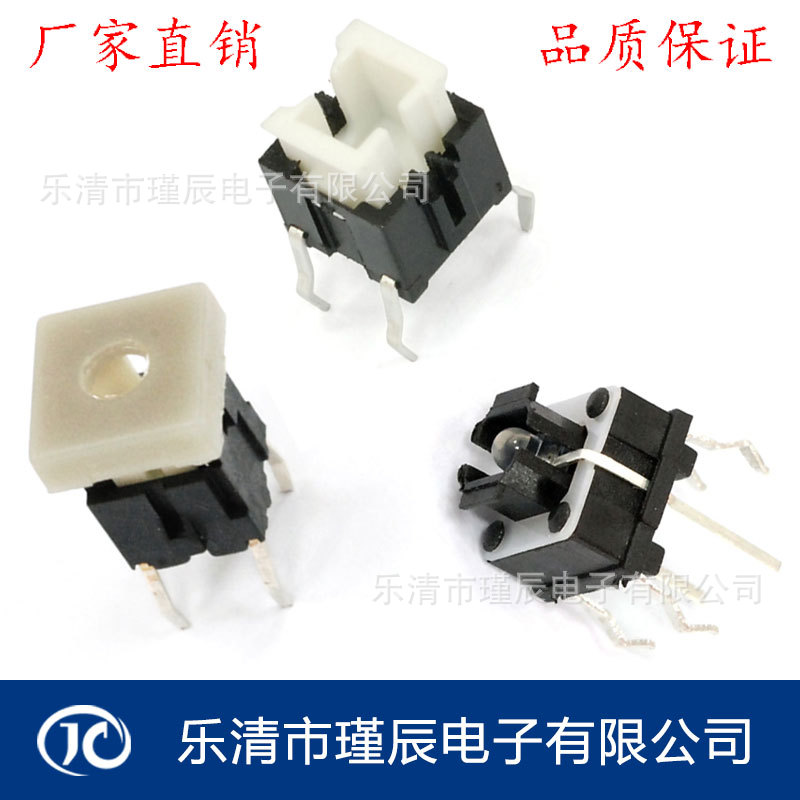

带灯轻触开关

瑾辰电子 专业电子开关插座供应商，欢迎您的惠顾！联系方式：



黎先生：15957733137   QQ：1946255273   旺旺：yqjcdz2013



邮箱：lijiebin2012@163.com

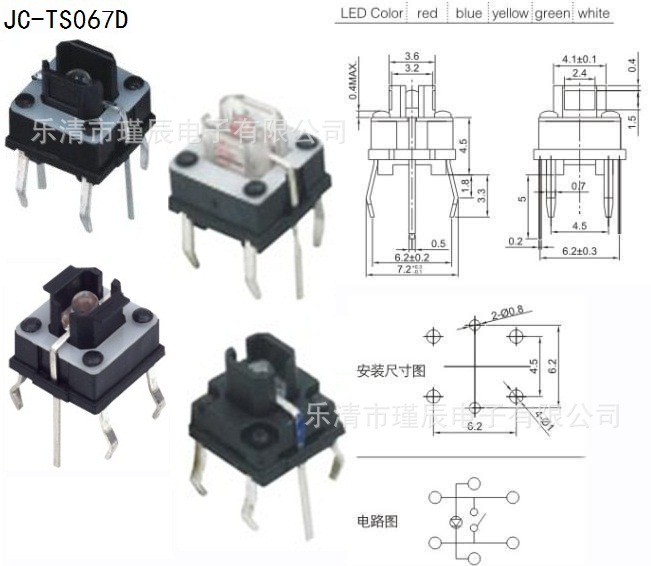

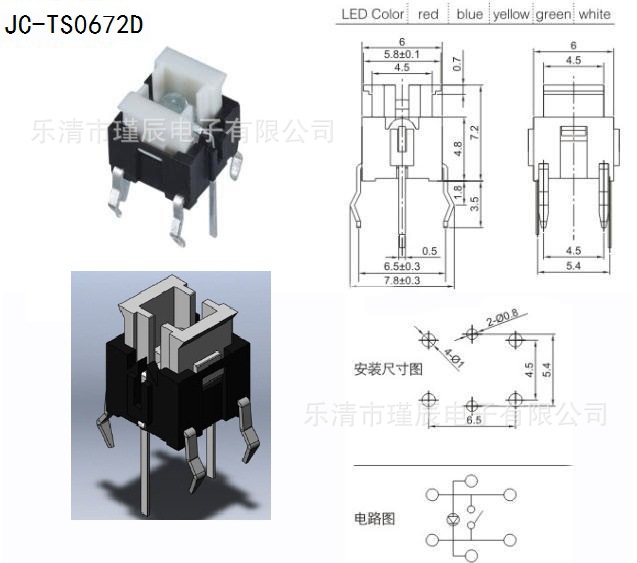

1.  环境温度Environment temperature: -30℃~+70℃ 2.  相对湿度Relative Humidity: (40℃)≤95% 3.  额定范围Rating:DC12V. 50mA 4.  接触电阻Contact Resistance :≤ 0.03Ω 5.  绝缘电阻Insulation Resistance: ≥100MΩ 6.  耐压强度Dielectric Strength : AC250V(50Hz for 1minute) 7.  电气寿命Electrically Life: 100,000Cycles  8.  行    程Travel:0.25±0.1mm 9.  操作力度Operating Force:120(±30gf) 180(±30gf)  260(±30gf)



轻触开关广泛用于：

1.影音产品：MP3、MP4、DVD.音响；
 2.数码产品：数码相机、数码摄像机等；
 3.遥控器：车辆、点卷门、家庭防盗产品之遥控器；
 4.通讯产品：手机、车载话机、电话机、楼宇设备、PDA等；
 5.家用电器：电视机、微波炉、电饭煲、电风扇等；
 6.安防产品：可视对讲机、监视器等；
 7.玩具：电子玩具等；
 8.电脑产品：摄像头等；
 9.健身器材：跑度机、按摩椅等；
 10.医疗器材：血压计、体温计、医院呼叫系统等。
 11.其他：验钞笔、雷射笔等。

【瑾辰电子轻触开关保存】

▲保存产品时，为了防止端子部变色，请不要在下列条件下保存。

1)高温、高湿环境下

2)有腐蚀性气体的环境中

3)阳光直射的场所

【瑾辰电子轻触开关使用】

1、操作方法

▲不可施加强力反复操作。在手柄按钮已经按下的请况下进一步加压的话，过大的负荷重量可能导致簧片（弹片）的变形，成为动作不良的原因。

▲特别是对横压型施加过大的负载的话，铆接部会产生破损，成为开关破损的原因。因此在安装、操作时等，请注意不要附加高于过大负荷重量（29.4N、1分钟、1次）的负荷重量。

▲请按手柄可以在垂直方向动作的方向设定开关。只按手柄的一侧，或斜向的操作可能导致耐久性降低。

2、尘埃对策

因为是没有密封构造的开关，因此请勿在有粉尘的场所进行使用。不得不使用的情况下，应该考虑采用覆盖物等保护对策。

瑾辰电子轻触开关的正确使用方法【关于印刷基板】【关于焊接】

一、关于印刷基板



●印刷基板应以t=1.6mm的单面基板作为标准进行使用。
●使用不同厚度的基板，以及双面穿孔的基板时，可能会影响到开关的配合间隙、基板插入性、焊点耐热性、这些根据穿孔以及基板设计都会有所不同，因此建议实现进行确认试验。
●在印刷基板上安装开关后进行基板分割作业时，可能会有飞散的基板粉进入开关内部，请充分注意。特别是在由于周围环境或工作台上，容器、基板重叠防止而造成基板分割粉或异物附着于开关的情况下，很可能会造成接触不良。



二、关于焊接

1、焊接共通注意事项
●多层积层基板等应事先进行确认试验。根据基板种类、基板设计和接地的不同可能会发生发热变形的情况。
●包括手工修正焊接在内的再焊接，焊接的次数应在2次以下。这时，第一次和第二次作业之间应相隔5分钟以内。待其返回常温后再进行。如持续加热将导致外部轮廓变形、性能受损。

2、自动焊接槽（波峰焊接槽）的场合（B3F、B3W、B3WN、B3J）
●焊接温度：260℃以下
●焊接时间：5秒以内（单面基板t=1.6mm）
●预热温度：100℃以下（环境温度）
●预热时间：60秒内
●请注意不要让发泡焊剂接触开关安装侧的印刷基板上面，若基板上有发泡焊剂的话可能进入到开关而引起导通不良。

3、回流炉（表面实装）的场合
焊接时请在下图的端子部温度曲线范围进行。

●根据回流焊接装置，有时会出现峰值较高的情况，请务必实现进行确认试验。
●表面实装规格的开关在回流焊接槽进行焊接的话，焊接气体、焊剂容易进入，导致按钮开关动作障碍，因此应该避免。



4、手工焊接的场合（全部系列）
焊接温度：烙铁尖端温度350℃以下
焊接时间：3秒以内（单面基板t=1.6mm）
请在焊接作业人员面前确认开关没有从基板上翘起

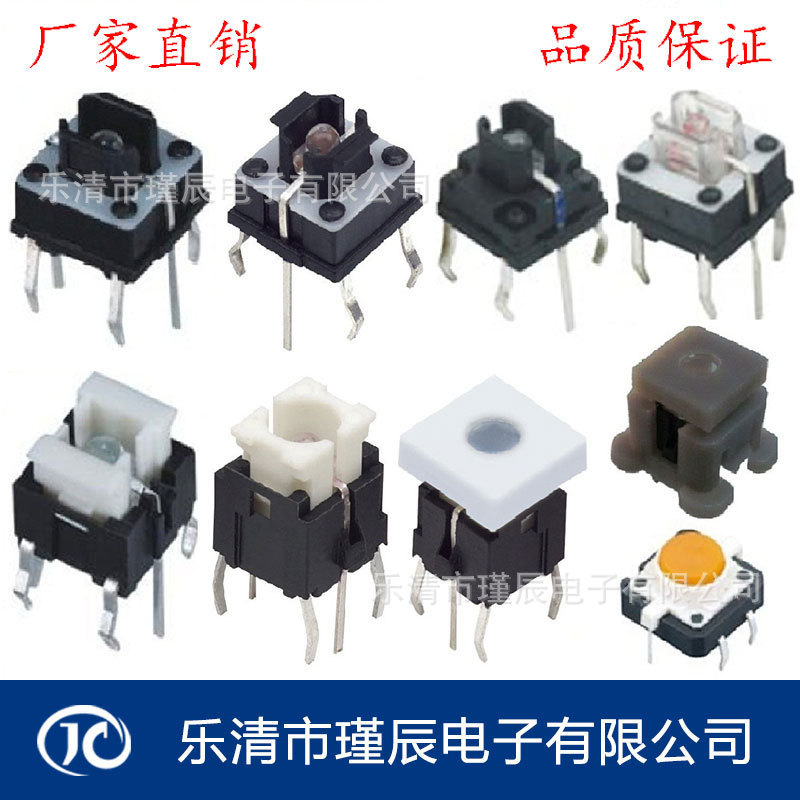

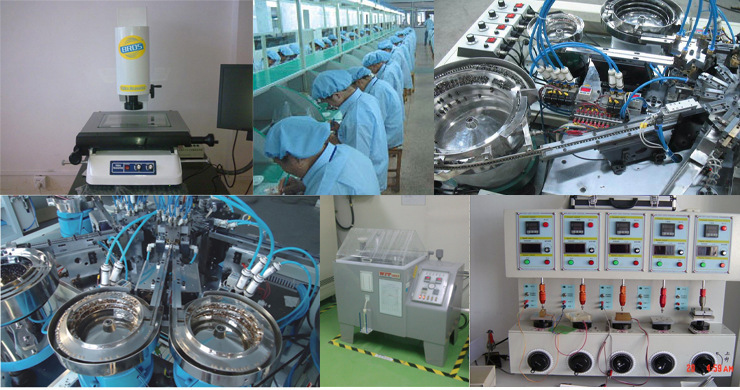

瑾辰电子专业生产轻触开关、拨动开关、防水开关、带灯开关等开关插座。瑾辰电子在轻触开关品质的控制上有非常严格的管理程序。来料必须经过来料检验员的检验合格后才能入库。电镀上镀的是厚银层，保证了开关的良好接触性能；装配之前所有底座必须经过严格的清洗再烘干之后才能装配，避免了由于开关内部有灰尘等杂质而影响到开关的接触性能提高了轻触开关的品质；开关出厂必须先经过自动检验机的100%通电测试以及手感测试，然后再经过人工100%全检，最后再经过抽检合格后才能准许出厂。保证了轻触开关的高品质。



2、产品的高度以及客户的要求不同价格也会有所不同，具体价格以与客服确认的为准。

3、支持网银、转账、支付宝等付款方式。

4、厂家直销，质量保证，质量问题10天内可退换。

5、免费供样、10K或者货款1000元以上运费我们承担。

6、瑾辰电子大量供应各种轻触开关、拨动开关 及其他开关插座，具体规格尺寸以及要求请于客服确认，如需要产品规格书请向客服索取，谢谢！
