OBD行车电脑X6 车载HUD

HUD主要功能特點

自動適應車型，符合OBD II 或EUOBD(車載自動診斷系統)的車型即插即用

3英寸屏高清顯示

採用納米技術消除多餘反射，畫面更清晰。

顯示內容豐富：行駛速度，引擎轉速，水箱水溫 電壓 瞬間油耗，平均油耗，電壓過低報警 水溫過高報警，超速報警，發動機故障報警，消除故障碼 公里英里自由切換

自動開關機，隨車啟動，隨車關機，有效保護汽車電瓶；同時保留手動開關機方式，更有益於控制HUD

自動和手動亮度調節模式，行車不刺眼

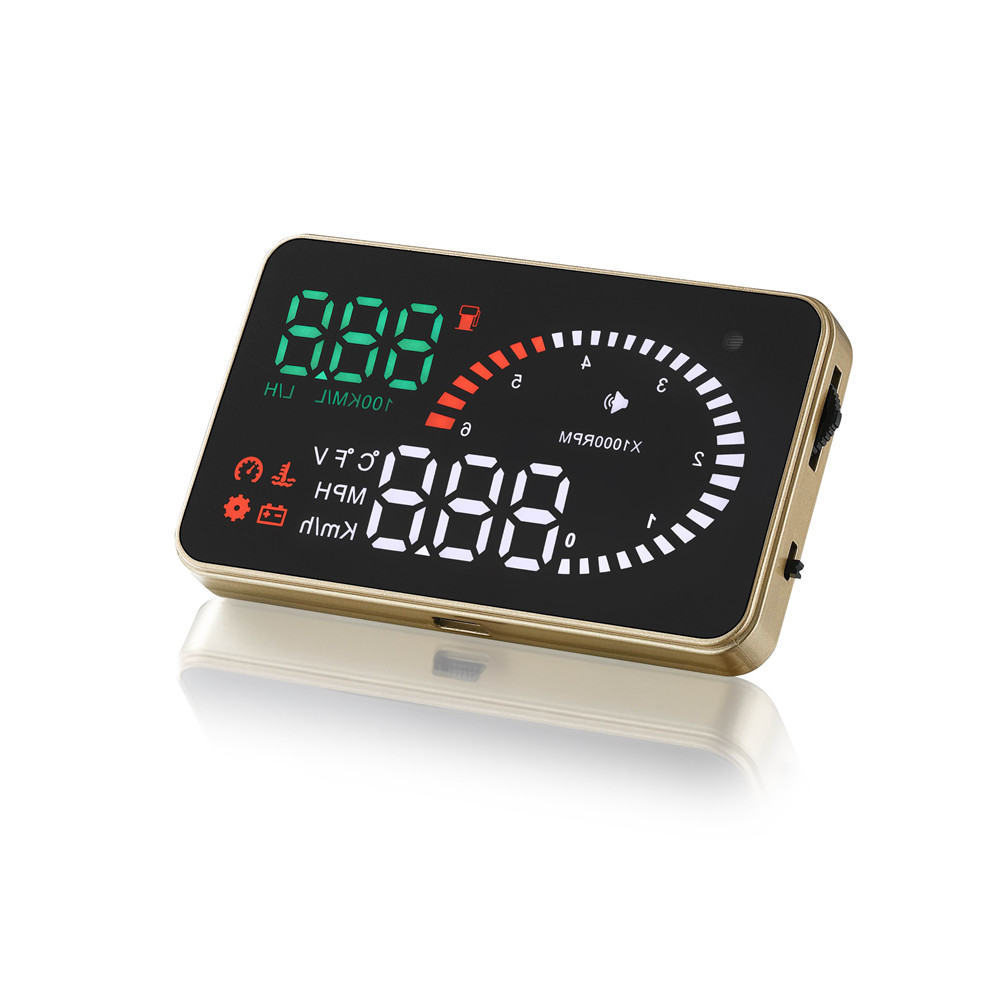

1 感光元件:  感應外界光強度，自動調節HUD亮度以適應環境

2 轉速單位：發動機的轉速，每分鐘1000轉



3 警示圖示：蜂鳴器

4 燃油標誌：汽車燃油標識

5 油耗顯示：百公里平均油耗，暫態油耗顯示

6 油耗單位：  L/H暫態油耗

7 油耗單位：L/100km 百公里油耗

8 警示圖示：分別為水溫 電壓 超速圖示和設置圖示

9 單位符號：  ℃-攝氏度，℉ -華氏度  KM/h行駛公里  V 電壓 MPH英里。

10 多功能顯示：顯示汽車的行駛速度 電壓，水箱溫度

11 轉速： 顯示發動機轉速狀態，亮到的刻度代表達到的轉速

HUD安裝及使用前準備

1 瞭解您的車型品牌，在購買HUD時需要選擇符合OBD II(或EU OBD)標準的車型方能正常使用,打開並尋找引擎蓋下方的貼紙,如果有OBDII CERTIFIED的字樣都可安裝(如圖1),檢查方向盤下方有沒汽車診斷座（國內07年後的車大部分車有裝配）。



2 找出車輛的16針診斷插座（如圖2），用OBDII連接線與之相接。

反射貼膜的使用及安裝

注：本產品是把汽車的行駛數據反射在汽車的玻璃上顯示的，由於汽車的玻璃都是雙層的，在顯示上會有略微的重影，根據汽車的玻璃不同重影也不同，如果重影嚴重，影響到你的讀取行車數據困難時，可使用本產品附送的反射貼膜，

  首先把附送的防滑墊放在前方較平坦的位置，HUD主機可以放在上面並隨時調整位置。

  反射貼膜可以貼在HUD主機正上方位置，能反射到主機螢幕為准。



貼膜基本方法：

  1 先將需要貼膜的位置均勻噴上一些水。用靜電毛巾擦乾淨不要有任何灰塵

  2 將反射膜的保護層1撕開，然後貼在HUD能全部顯示在膜上的位置。

  3 調整好位置後，使用刮板或者平滑的物體刮平貼膜，直到內部沒有氣泡為止。

  4 撕開反射膜保護層2如果HUD顯示數據未能全部顯示在反射膜上，可輕微移動防滑墊

    和機器進行調整，



HUD初次使用



汽車打著引擎。打開HUD開關，顯示出當前汽車電壓隨後進入搜索汽車電腦版本狀態，如果HUD顯示出油耗，時速，轉速，表明產品已經安裝成功。(如果1分鐘後還是只顯示電壓的話，檢查HUD主機、OBD數據線、車輛的OBD介面是否正確連接，並確保連接穩定可靠。打開HUD主機電源開關，再次開始掃描)



HUD設置

     HUD顯示的數值為汽車電腦內部的數值，由於汽車出廠的儀錶顯示值會與汽車電腦內的計算值有誤差，此時可以進入設置模式微調HUD的顯示值，以達到和儀錶完全一致的目的。HUD出廠時廠家會按照一般測試值做出調整，如發現和原車不准，則做以下調整：



反射貼膜的使用及安裝

注：本產品是把汽車的行駛數據反射在汽車的玻璃上顯示的，由於汽車的玻璃都是雙層的，在顯示上會有略微的重影，根據汽車的玻璃不同重影也不同，如果重影嚴重，影響到你的讀取行車數據困難時，可使用本產品附送的反射貼膜，

 首先把附送的防滑墊放在前方較平坦的位置，HUD主機可以放在上面並隨時調整位置。

 反射貼膜可以貼在HUD主機正上方位置，能反射到主機螢幕為准。



貼膜基本方法：

 1先將需要貼膜的位置均勻噴上一些水。用靜電毛巾擦乾淨不要有任何灰塵

 2將反射膜的保護層1撕開，然後貼在HUD能全部顯示在膜上的位置。

 3調整好位置後，使用刮板或者平滑的物體刮平貼膜，直到內部沒有氣泡為止。

 4撕開反射膜保護層2如果HUD顯示數據未能全部顯示在反射膜上，可輕微移

   動防滑墊和機器進行調整，



技術參數：

   環境溫度：-40c—+80c大氣壓86-106KPa

   相對濕度：10%-95% 環境雜訊<=60dB(A)

   報警聲級：》=30dB(A)

   工作電壓：9V~16Vdc(12Vdc/400mA)

   產品尺寸：9*5.4*1.2(cm)

產品重量：40g
