波纹管卷管制管机

厂家直销 波纹管制管机

厂家咨询电话： 136 0371 2486（微信同手机号）

QQ:2399-586-451

一.河南豫工机械有限公司欢迎您！

我公司是一家集矿山开采设备、隧道施工设备、路桥梁面施工等设备的研发、生产、销售为一体的大型工程机械生产企业。

我公司具有三大优势,如出现质量问题，包退包换，若因质量问题产生的损失费用由我公司承担。价格优势厂商结合，优势互补，以低价格供应市场，以求长久和双赢。公司的宗旨是与人方便自己方便，期待与你真诚合作，并创新的辉煌。

厂家直销 波纹管制管机

厂家咨询电话： 136 0371 2486（微信同手机号）

QQ:2399-586-451

二.产品介绍

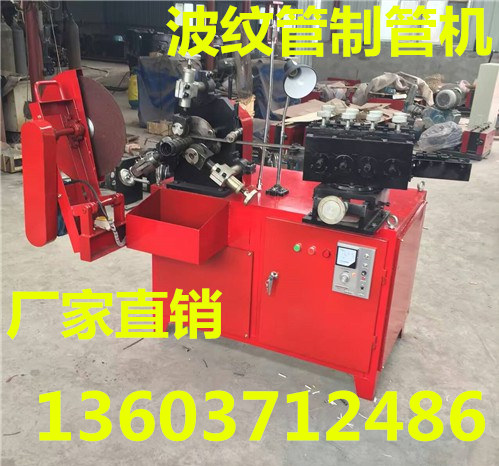

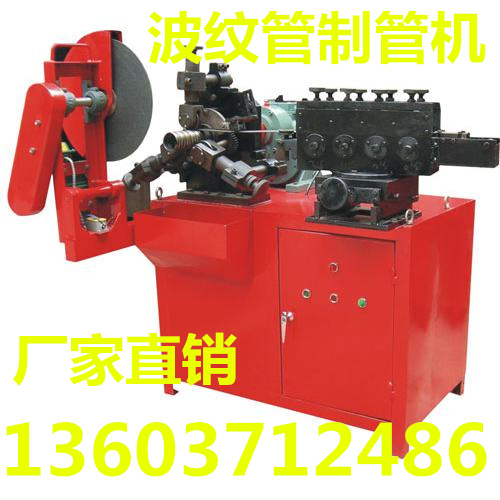

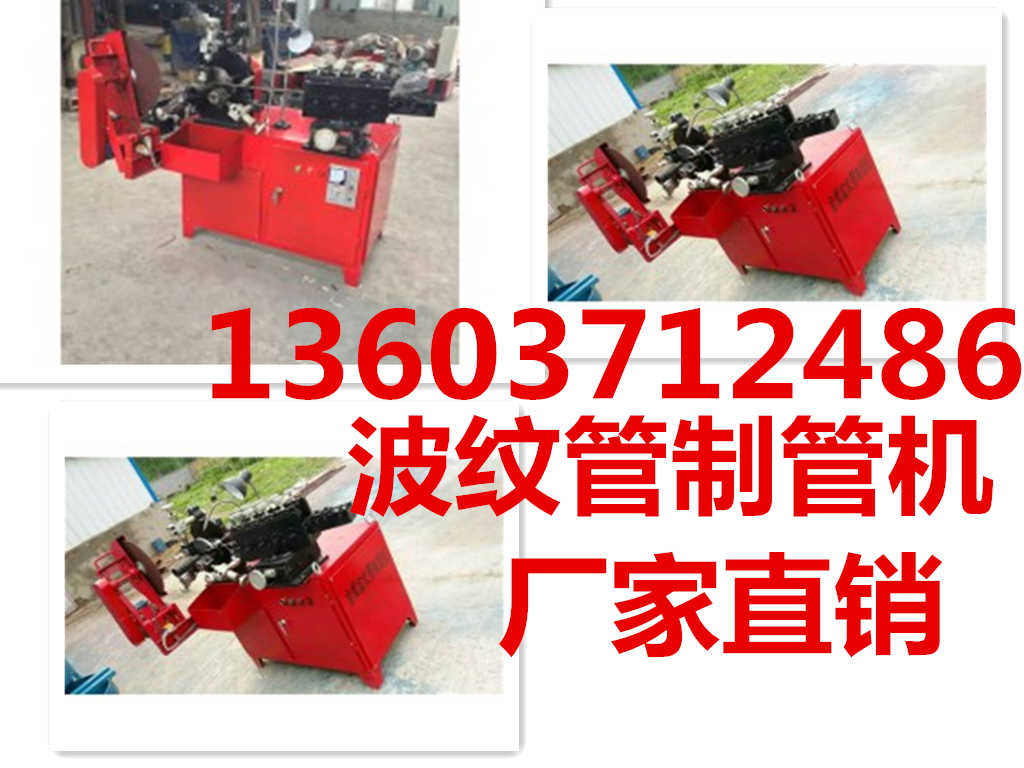

制管机是生产预应力混凝土预留孔道金属波纹管的设备,采用镀锌或冷轧钢带(黑带)卷制成双波形经咬边扣压而成波纹管。

优点：1.本机体积小、效率高、操作维护简单。

       2.可随意更换模具，适合各种型号的波纹管。

       3.齿轮传动噪音低，传送稳定。

三.制管机技术参数

主电机型号：   KZG135

功率:          N=4kw

切割机功率:    N=2.2kw

水泵功率:      N=40w

水箱容量:      23L

制管内径:      Ф50～Ф135(标准型)

               Ф140～Ф305(特殊型定做)

产管速度：     Ф35-Ф38：8-10m/min

               Ф60-Ф85：7-9m/min

               Ф90-Ф115：5-7m/min

               Ф120-Ф135：2-4m/min

总质量:        450kg

尺寸(mm):      1100×800×1360(长×宽×高)

加工钢带规格：厚0.25-0.3mm×36+0.5mm

波纹管螺距：  26.5-28.5mm

波纹管扁管机主要是对卷好的波纹管进行压扁，并不是全部压成扁的而是压成椭圆形状。本产品适用于公路桥梁、铁路桥梁、港口、码头、水利等预应力工程中的扁形金属波纹管的加工制作。
扁管机参数

电机功率：1.5kw

压制速度: 4m/min

出料口高度：25mm

自重：160kg

外形尺寸：860*1450*1000mm

厂家直销 波纹管制管机

厂家咨询电话： 136 0371 2486（微信同手机号）

QQ:2399-586-451

四. 常见故障及处理方法:
本机易见的故障主要在制管中管内径增大,看或摸螺旋套底部折边高于螺旋套边沿,再用卡尺量内径确认。
原因主要有以下几点:
1、 成形轧辊箱固定角度不对。 处理方法:调整至与螺旋套螺旋相对顺直切。
2、 压边轮、翻边轮角度或松动移位。处理方法:调整角度。
3、 压花轮及压紧轮角度、调整力度不良。处理方法:适当调整两轮的角度及力度。
