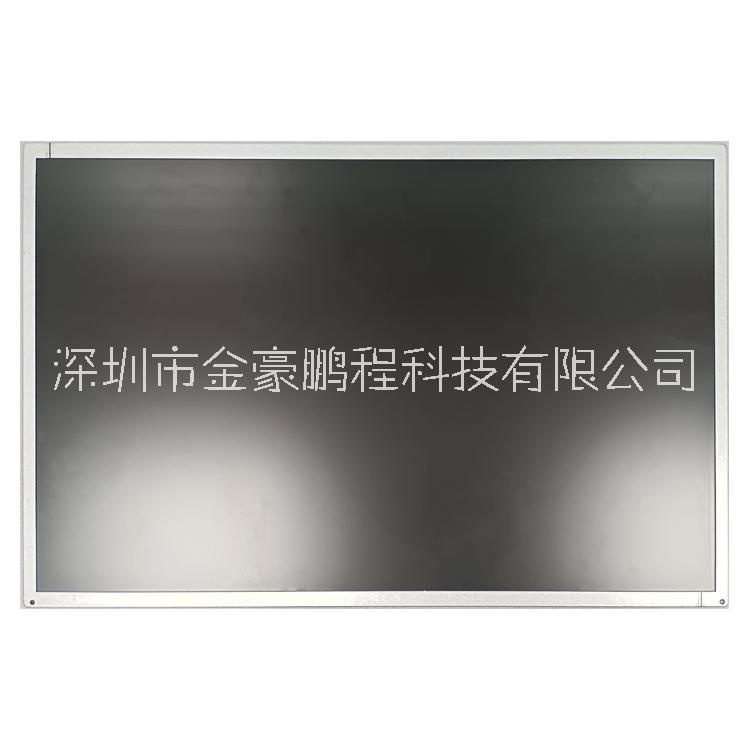

友达M190PW01 V8

基本信息 :

面板品牌

面板型号

M190PW01 V8

对角尺寸

19.0 inch

应用产品

·

面板类型

a-Si TFT-LCD , 液晶模组

型号别名

M190PW01 V.8

可靠性 :

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

RoHS状态

抗震性能

-

典型特征 :

·

·

·

·

·

·

·

备注信息 :

TCO 5.1 Compliance

像素特征 :

像素数量

1440(RGB)×900 (WXGA+)

点间距

0.0945×0.2835 mm (H×V)

像素排列

RGB垂直条状

像素间距

0.2835×0.2835 mm (H×V)

结构尺寸 :

显示区域

408.24×255.15 mm (H×V)

可视区域

412.24×259.15 mm (H×V)

外观尺寸

428×278 mm (H×V)

外观厚度

7.7/10.8 (Typ./Max.) mm

外观特征 :

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:10 (H:V)

外观样式

-

安装孔位 :

Side mounting holes (4-M3) on left, right bezel

其它特征 :

重量

1.45Kgs (Typ.)

表面处理

雾面，Hard coating (3H)

基本信息 :

亮度

250 cd/m? (Typ.)

对比度

1000:1 (Typ.) (透射)

可视角度

85/85/80/80 (Typ.)(CR≥10)

光学模式

TN，常白显示，透射式

-

响应时间

3.6/1.4 (Typ.)(Tr/Td) ms

色彩性能 :

白色色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (6-bit + Hi-FRC)

色域

72% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)

工作频率 :

60Hz

翻转扫描 :

No

功率消耗 :

15.1W (Typ.)

背光特征 :

灯管类型

WLED

是否可换

-

灯管寿命

30K(Min.) (Hours)

数量

13S4P

灯管形状

4串

位置

侧入式光源(底部)

灯管电气 :

电压输入

39/44.2/46.8V (Min./Typ./Max.)

电流输入

60/80mA (Typ./Max.)

功耗

10.6/15.0W (Typ./Max.)

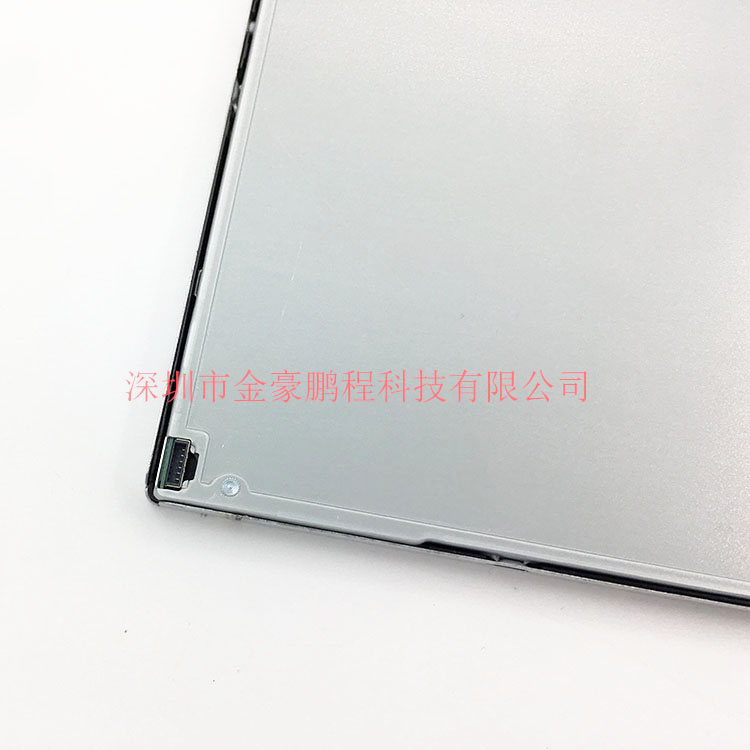

接口特征 :

类型

端子

位置

灯管驱动

无

接口详情 :

品牌

型号

脚间距

脚数

数量

接口定义

恩得利

3707K-Q06N-01R

1.0 mm

6 pins

1 pcs

BLE-6PINS-CCAACC

信号系统 :

LVDS (2 ch, 8-bit)

信号逻辑电压

-

信号电气 :

电压输入

5.0V (Typ.)

电流输入

0.9/1.1A (Typ./Max.)

功耗

4.5/5.5W (Typ./Max.)

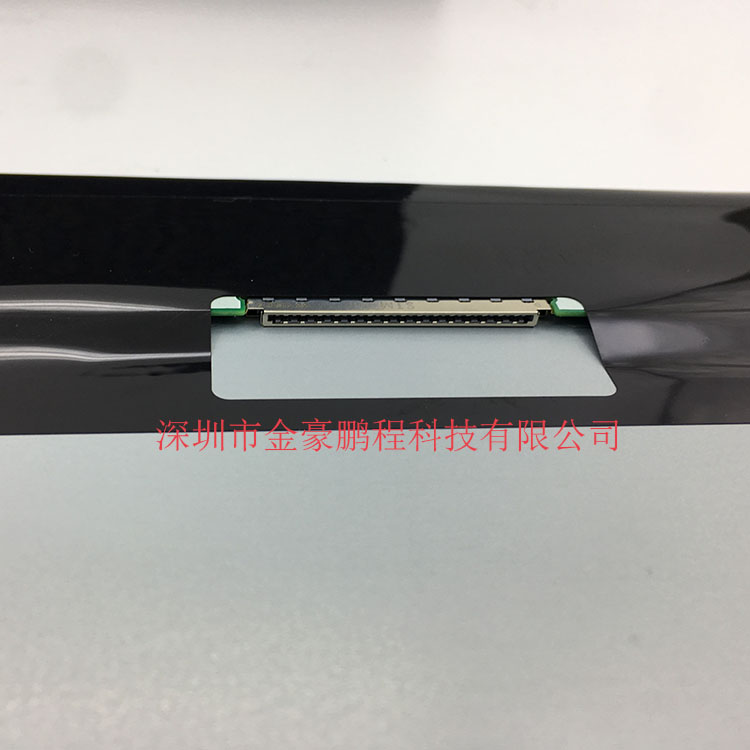

接口特征 :

类型

端子

位置

端子详情 :

品牌

型号

脚间距

脚数

数量

接口定义

航空电子

FI-XPB30SRL-HF11

1.0 mm

30 pins

1 pcs

LVDS-30P2C8B-160A

包装箱 :

数量

重量

尺寸 (L×W×H)

8 pcs / 箱

14.35 Kgs

480×270×430 mm
