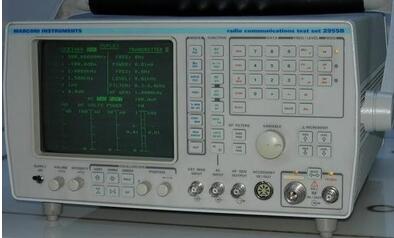

 Marconi 2955B马可尼无线电综合测试仪
产品型号 2955A2955B
简单介绍
射频信号发生器：400kHz~1000MHz
射频功率计：0.05mW~150W
射频频率计：1.5MHz~1000MHz
全功能双工测量仪：用于测量标准双工器，跨段双工器及转发器
调制分析仪：调频调幅调相
2个音频信号源调制信号源：10Hz~20kHz
音频电压表：0V~100V(自动量程选择) 20Hz~50kHz(或DC方式)
音频频率计：20Hz~20kHz 50kHz数字存储示波器
音频SINAD信纳比表
音频SN信噪比表
音频DISTORTION失真度仪
POCSAG编码器DCS编码器
DTMF、CCIR、EEA、EIA、ZVEI等编
26个非易失存贮单元
全部GPIB编程功能，可用于自动测试系统
综合测试仪2955AB的详细介绍
综合测试仪 2955AB是一种无线电综合测试仪，它包括测试量程到1000兆赫的移动式无线电收发讯机所要求的全部测量设备，是一种设计为工作台或移动应用的，紧凑配套的装置，它能看作下述14种仪器的组合：
射频频率计，音频频率计，射频信号发生器，射频功率计，音频和直流电压表，调制度表，失真度表，信噪比(SN)或信纳(SINAD)计，数字存贮示波器，顺序音调和编码，双音多频(DTMF)和编码，数字码静噪(DCS。
按钮选择为每一种仪器测量提供了全部必须的互连，从而消除了在利用分离的诸仪器时所需要的许多互连。功能选择和数据输入在彩色码盘上进行，从左至右逻辑地安排了码盘的操作顺序。采用阴极射线管示波器，极大地增强了仪器的工作，提供数据输入时的提示和操作顺序指南，也显示仪器的设置和测量结果，通过示波器的重复扫描，单次和保持，以及五个自动量程条形图显示了模拟测量。
性能指标
射频信号发生器
频率：范围：0.4MHz~1000MHz
分辨率：50Hz(≤530MHz); 100Hz(530MHz~1000MHz)
指示：8位数字显示
精度：与内频标准相同
输出电平：
范围：N型座：-135~-15dBm(0.04μV~40mV)
BNC座：-115~+5dBm(0.4μV~400mV)
单端双工：-140~-21.5dBm(0.0224μV~18.85mV)
双端双工：-115~-15dBm(0.4μV~40mv)
分辨率：0.1dB
指示：4位数(dBmμV, PDEMF和dBmμV）
精度：对高于-127dBm的电平为±2dB
频谱纯度
连续波调频：30Hz(到520MHz) 60Hz(到1000MHz) (0.3~3.4kHz权重均方根值)
典型值8Hz~250MHz, 15Hz~500MHz, 30Hz~1000MHz
谐波：仅指在0.4~1000MHz频段内的谐波
-20dBc 到1.5MHz
-25dBc1.5~250MHz
-20dBc250~1000MHz
分谐波：530MHz内没有,-25dBc到1000MHz
寄生信号：
载频88MHz以上-45dBc,低于110MHz,-35dBc,高于110MHz,
载频到1000MHz-60dBc
偏离20kHz的信噪比：
-106dBcHz到500MHz
-100dBcHz到1000MHz
射频泄漏：小于0.2微伏电位降
保护：N型座：反向功率过载时,荧屏上显示REMOVE RF INPUT （除去射频输入）.同时听到机内喇叭的报警声。
BNC座：输入功率大于1瓦时，跳闸电路自动断开射频输入；荧屏上显示REMOVE RF INPUT；并听到喇叭的报警声，反向功率保护最大为50瓦。
调制发生器
幅度调制
连续波范围：1.5~400MHz, 可用范围400kHz~500MHz
调制深度范围：0~99%
调制频率范围：20Hz~20kHz
分辨率：1%
精度：±7%设置±1位数，对1仟赫调制频率，调制深度不大于85%；±10%设置±1位数，调制频率从50Hz至5kHz，调制深度从0至70%; ±15%设置±1位数,调制频率从50Hz至5 kHz,调制深度从0至85%。
外调幅输入
输入阻抗：1MΩ(并有约40微微法电容)。
连续波范围：1.5~400MHz。
调幅度范围：0~99%。
调制频率范围：20Hz~20kHz。
灵敏度：50Hz至5kHz，调幅度70%以内；1.5V峰值对应30%调幅度 ±10%±1%调幅度；50Hz~15kHz,调幅度85%以内；1.5V峰值对应30%调幅度±15%±1%调幅度；
调幅失真度：2%失真度，1kHz调制频率，30%调幅度，用0.3~3.4kHz带宽
频率调制
连续波范围：0.4~1000MHz
频偏范围：0~25kHz
调制频率范围：20Hz~20kHz
分辨率：25Hz(6.25kHz频偏)，100Hz(25kHz频偏)
精度：±7%±10Hz(1kHz调制频率)，±10%(50Hz~15kHz调制频率)
