特价高精度导轨型同心度仪3-25

厂商 :惠州市仲恺高新区茂翔五金制品厂

广东 东莞市
  • 主营产品:
  • 同心度测量仪
  • 试验仪器圆度仪千分表
  • 测量仪器仪器仪表
联系电话 :13266004004
商品详细描述

专业生产同心度测量仪,可接受特殏型号订制,产品规格重多,如有需要请联系客服 祝大家购物愉快......















 1、轴类零件圆度、同心度、圆周跳动、断面差的精密测量

2、轴类零件外圆及内圆参数的同时精密测量、
3
、轴类零件多点参数的同时精密测量;
4
、快速测量、断差面、内圆及外圆可同时测量。

1、高精度0.002mm
2
、快速测量节省时间;
3
、操作方便、通用性强;
4
、轻便易搬、维护简单;
5
、操作环境要求不高;
6
、可依据零件特殊性专门定制。

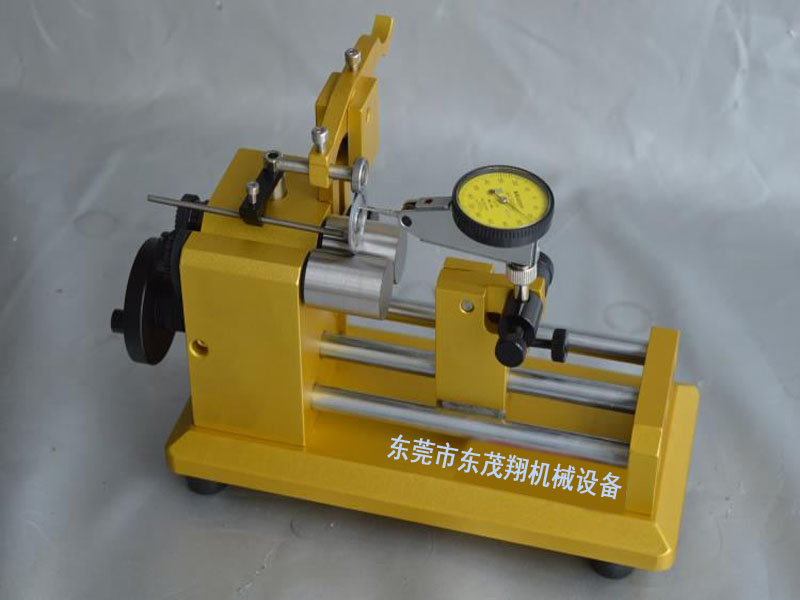

1  选合适的量表装在同心度仪上。

2  根据被测工件大小调节压轮高度,使压轮能够以合适的压力压住被测工件。

3  通过操作压柄升起压轮,将被测工件放置在旋转滚轮上,然后将压轮归位。

4  调节表架和滑块夹具的高度,并将其移动,使千分表(百分表)测头接触被测工件表面,调整表盘指针归零。

5  调节杠杆表测头至被测工件合适位置,并使之接触工件表面,调整表盘指针归零。

6、转动手柄,根据实际情况微调表头,通过量表完成读数。



1.请将仪器放置在干燥、清洁的环境中,不能直接暴露在阳光直射或潮湿的地方,避免高温和剧烈震动。

2.
同轴度测量仪是一种精密仪器,在运输和移动过程中,应小心轻放,避免冲击和碰撞。

3.
为了不影响仪器的精确度,应使用干净的软布或者脱脂棉蘸纯酒精或专用清洁剂擦拭旋转工作轴导向轴避免用手触摸和直接擦拭。

4.
定期对仪器做防锈、清洁等保养工作,防止酸性(腐蚀性)等物质接触仪器表面。

5.
使用时仪器应水平放置,以防止在测量过程中工作轴向移动

6.在使用过程中有任何疑问请来电13820116053







概述

同心度测量仪又叫:同心度找正义,本测量仪用于离心泵、压缩机、风机、发电机等各种转动设备的两轴找同心度工作(又称对轮找正).具有结构合理、精度高、误差小、适用范围广泛、使用维护方便等特点、是理想的专用测量 工具、广泛用于石化、发电、造纸、纺织、等机械行业.本测量仪有轴向和径向二块双面百分表,读数方便.底座装有高性能磁钢,可以牢固地吸附在直径30~900mm大小不同直径的连轴器上,用于检测圆柱销式、齿轮式、固定式、弹性式等联轴器同心度,不但提高测量精度,减少测量误差,并且可以大大提高工作效率,减小机器震动,延长使用寿命

适用范围:

同心度测量仪:
1、轴类零件圆度、同心度、圆周跳动、断面差的精密测量
2、轴类零件外圆及内园参数的同时精密测量、
3、轴类零件多点参数的同时精密测量;
4、快速测量、断差面、内圆及外圆可同时测量

特点:

1、精度高0.005mm;
2、快速测量节省时间;
3、操作方便、通用性强;
4、轻便易搬、维护简单;
5、操作环境要求不高
